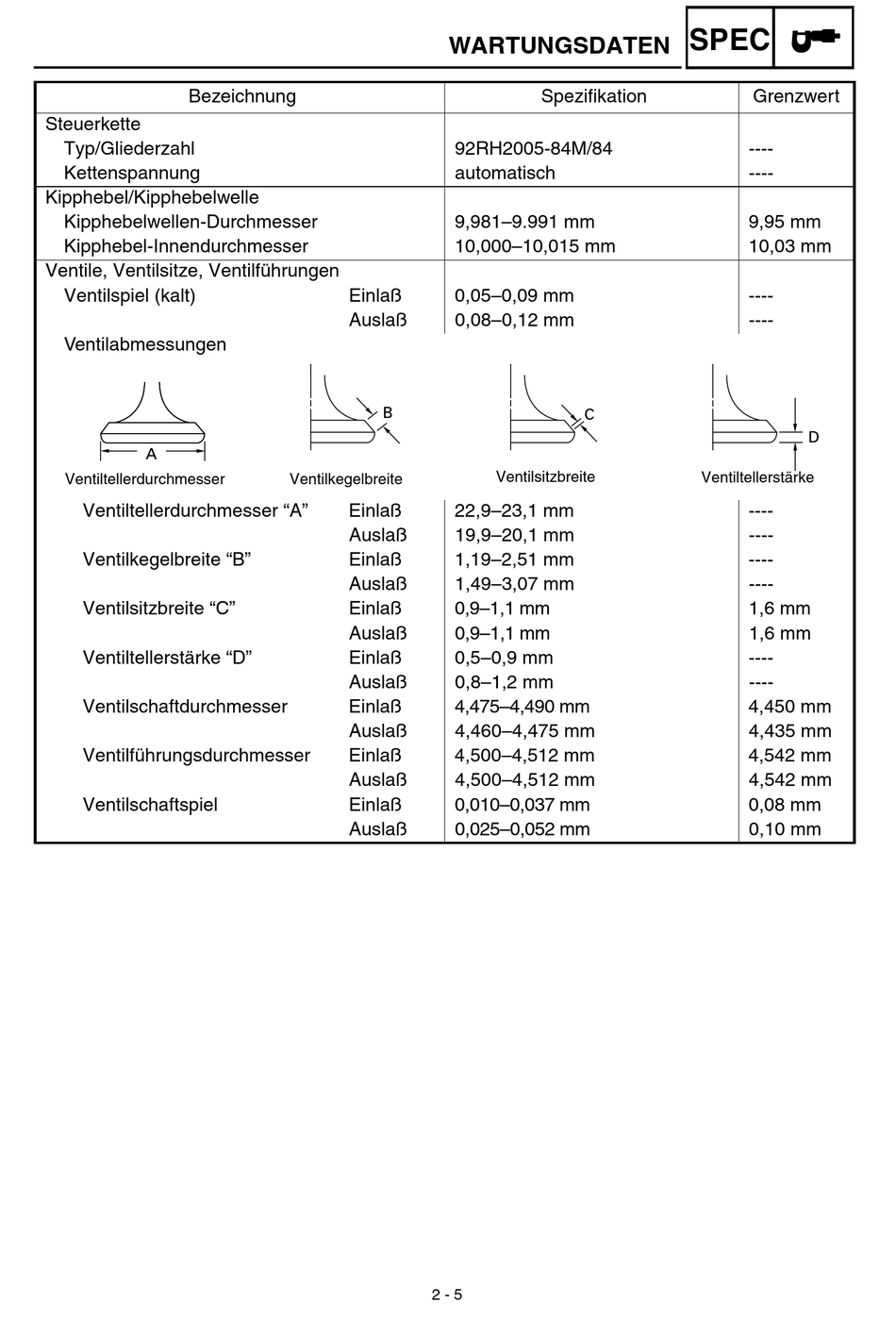

Yamaha TT-R90(R) Owner's Service Manual page 90

Bezeichnung
Steuerkette
Typ/Gliederzahl
Kettenspannung
Kipphebel/Kipphebelwelle
Kipphebelwellen-Durchmesser
Kipphebel-Innendurchmesser
Ventile, Ventilsitze, Ventilführungen
Ventilspiel (kalt)
Ventilabmessungen
A
Ventiltellerdurchmesser
Ventilteller-Durchmesser
Ventiltellerdurchmesser "A"
Ventilkegelbreite "B"
Ventilsitzbreite "C"
Ventiltellerstärke "D"
Ventilschaftdurchmesser
Ventilführungsdurchmesser
Ventilschaftspiel
WARTUNGSDATEN
92RH2005-84M/84
automatisch
9,981–9.991 mm
10,000–10,015 mm
Einlaß 0,05–0,09 mm
Auslaß 0,08–0,12 mm
B
Ventilkegelbreite
Ventilteller-Breite
Einlaß 22,9–23,1 mm
Auslaß 19,9–20,1 mm
Einlaß 1,19–2,51 mm
Auslaß 1,49–3,07 mm
Einlaß 0,9–1,1 mm
Auslaß 0,9–1,1 mm
Einlaß 0,5–0,9 mm
Auslaß 0,8–1,2 mm
Einlaß 4,475–4,490 mm
Auslaß 4,460–4,475 mm
Einlaß 4,500–4,512 mm
Auslaß 4,500–4,512 mm
Einlaß 0,010–0,037 mm
Auslaß 0,025–0,052 mm
2 - 5
Spezifikation
C
Ventilsitzbreite
Ventilsitz-Breite
SPEC
Grenzwert
----
----
9,95 mm
10,03 mm
----
----
D
Ventiltellerstärke
Ventilteller-Stärke
----
----
----
----
1,6 mm
1,6 mm
----
----
4,450 mm
4,435 mm
4,542 mm
4,542 mm
0,08 mm
0,10 mm
