1 Guide de câble
2 Câble de frein
3 Câble des gaz
4 Reniflard de réservoir de carburant
5 Fil de coupe-circuit du moteur
6 Reniflard
7 Conduit d'admission d'air
8 Bobine d'allumage
9 Guide de câble
0 Faisceau de fils
A Silentbloc
B Fil de bloc CDI
C Bloc CDI
D Fil de redresseur/régulateur
E Redresseur/régulateur
F Reniflard de carter
G Reniflard de carburateur
H Fil de bougie
I Flexible de carburant
J Câble de starter
K Fil de magnéto CDI
L Thermocontact

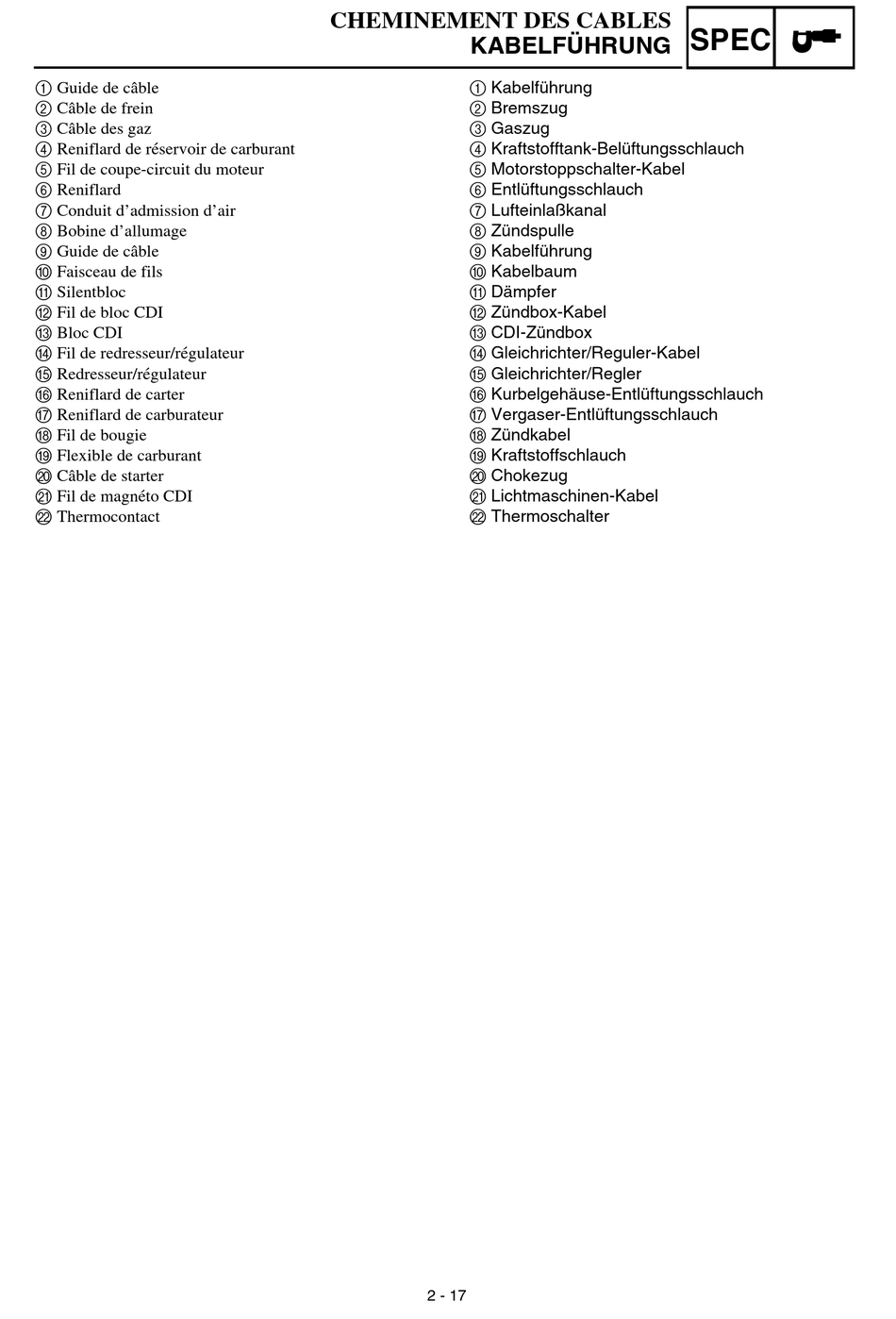

CHEMINEMENT DES CABLES
KABELFÜHRUNG
1 Kabelführung
2 Bremszug
3 Gaszug
4 Kraftstofftank-Belüftungsschlauch
5 Motorstoppschalter-Kabel
6 Entlüftungsschlauch
7 Lufteinlaßkanal
8 Zündspulle
9 Kabelführung
0 Kabelbaum
A Dämpfer
B Zündbox-Kabel
C CDI-Zündbox
D Gleichrichter/Reguler-Kabel
E Gleichrichter/Regler
F Kurbelgehäuse-Entlüftungsschlauch
G Vergaser-Entlüftungsschlauch
H Zündkabel
I Kraftstoffschlauch
J Chokezug
K Lichtmaschinen-Kabel
L Thermoschalter
2 - 17
SPEC
