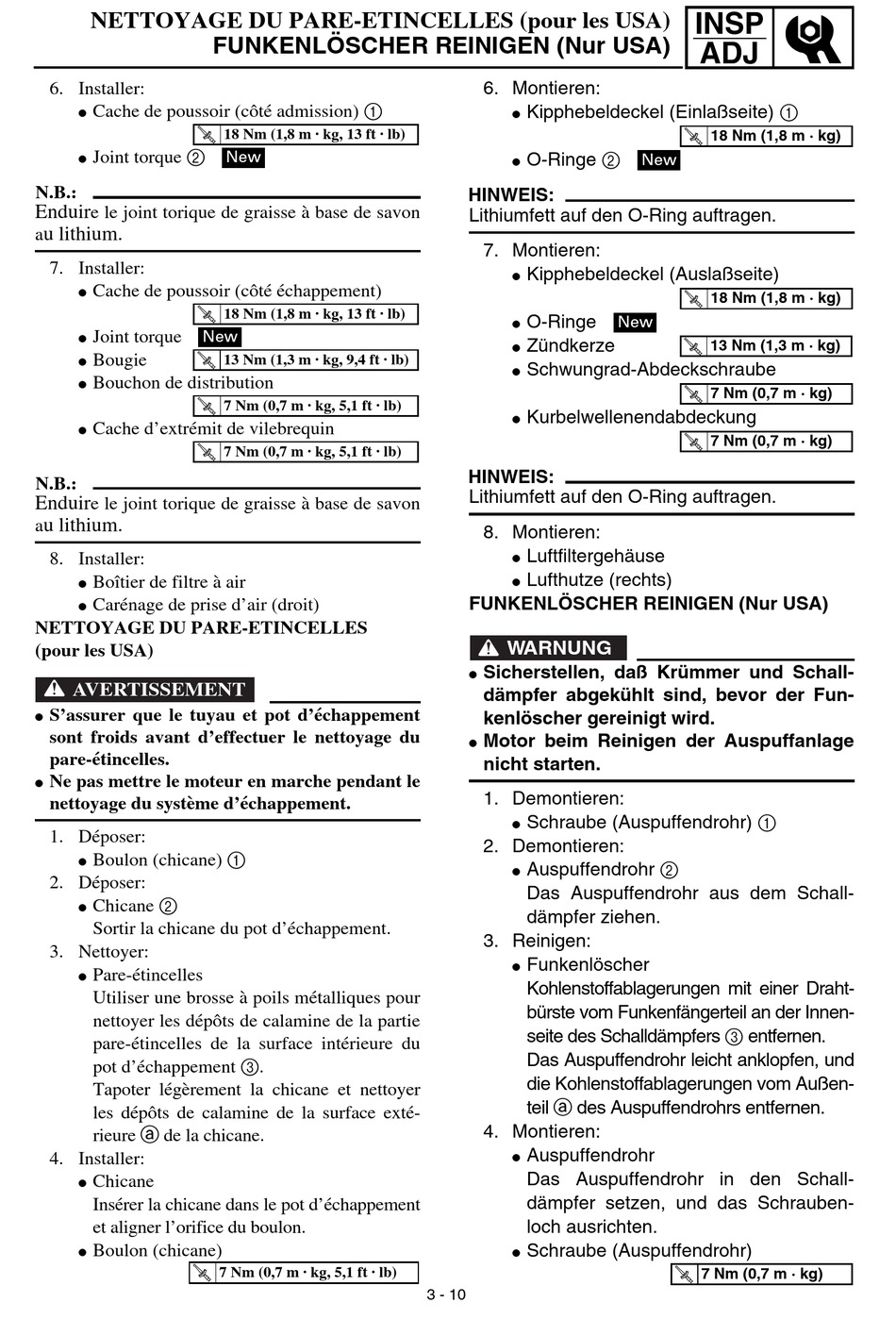

Yamaha TT-R90(R) Owner's Service Manual page 129

NETTOYAGE DU PARE-ETINCELLES (pour les USA)
6. Installer:
Cache de poussoir (côté admission) 1
G
Joint torque 2
G
N.B.:
Enduir
e le joint torique de graisse à base de savon
u lithium.
a
7. Installer:
Cache de poussoir (côté échappement)
G
Joint torque New
G
Bougie
G
Bouchon de distribution
G
Cache d'extrémit de vilebrequin
G
N.B.:
Enduir
e le joint torique de graisse à base de savon
u lithium.
a
8. Installer:
Boîtier de filtre à air
G
Carénage de prise d'air (droit)
G
NETTOYAGE DU PARE-ETINCELLES
(pour les USA)
AVERTISSEMENT
S'assurer que le tuyau et pot d'échappement
G
sont froids avant d'effectuer le nettoyage du
pare-étincelles.
Ne pas mettre le moteur en marche pendant le
G
nettoyage du système d'échappement.
1. Déposer:
Boulon (chicane) 1
G
2. Déposer:
Chicane 2
G
Sortir la chicane du pot d'échappement.
3. Nettoyer:
Pare-étincelles
G
Utiliser une brosse à poils métalliques pour
nettoyer les dépôts de calamine de la partie
pare-étincelles de la surface intérieure du
pot d'échappement 3.
Tapoter légèrement la chicane et nettoyer
les dépôts de calamine de la surface exté-
rieure a de la chicane.
4. Installer:
Chicane
G
Insérer la chicane dans le pot d'échappement
et aligner l'orifice du boulon.
Boulon (chicane)
G
FUNKENLÖSCHER REINIGEN (Nur USA)
18 Nm (1,8 m · kg, 13 ft · lb)
New
18 Nm (1,8 m · kg, 13 ft · lb)
13 Nm (1,3 m · kg, 9,4 ft · lb)
7 Nm (0,7 m · kg, 5,1 ft · lb)
7 Nm (0,7 m · kg, 5,1 ft · lb)
7 Nm (0,7 m · kg, 5,1 ft · lb)
6. Montieren:
Kipphebeldeckel (Einlaßseite) 1
G
O-Ringe 2
G
HINWEIS:
Lithiumfett auf den O-Ring auftragen.
7. Montieren:
Kipphebeldeckel (Auslaßseite)
G
O-Ringe
G
Zündkerze
G
Schwungrad-Abdeckschraube
G
Kurbelwellenendabdeckung
G
HINWEIS:
Lithiumfett auf den O-Ring auftragen.
8. Montieren:
Luftfiltergehäuse
G
Lufthutze (rechts)
G
FUNKENLÖSCHER REINIGEN (Nur USA)
WARNUNG
Sicherstellen, daß Krümmer und Schall-
G
dämpfer abgekühlt sind, bevor der Fun-
kenlöscher gereinigt wird.
Motor beim Reinigen der Auspuffanlage
G
nicht starten.
1. Demontieren:
Schraube (Auspuffendrohr) 1
G
2. Demontieren:
Auspuffendrohr 2
G
Das Auspuffendrohr aus dem Schall-
dämpfer ziehen.
3. Reinigen:
Funkenlöscher
G
Kohlenstoffablagerungen mit einer Draht-
bürste vom Funkenfängerteil an der Innen-
seite des Schalldämpfers 3 entfernen.
Das Auspuffendrohr leicht anklopfen, und
die Kohlenstoffablagerungen vom Außen-
teil a des Auspuffendrohrs entfernen.
4. Montieren:
Auspuffendrohr
G
Das Auspuffendrohr in den Schall-
dämpfer setzen, und das Schrauben-
loch ausrichten.
Schraube (Auspuffendrohr)
G
3 - 10
INSP
ADJ
18 Nm (1,8 m · kg)
New
18 Nm (1,8 m · kg)
New
13 Nm (1,3 m · kg)
7 Nm (0,7 m · kg)
7 Nm (0,7 m · kg)
7 Nm (0,7 m · kg)
