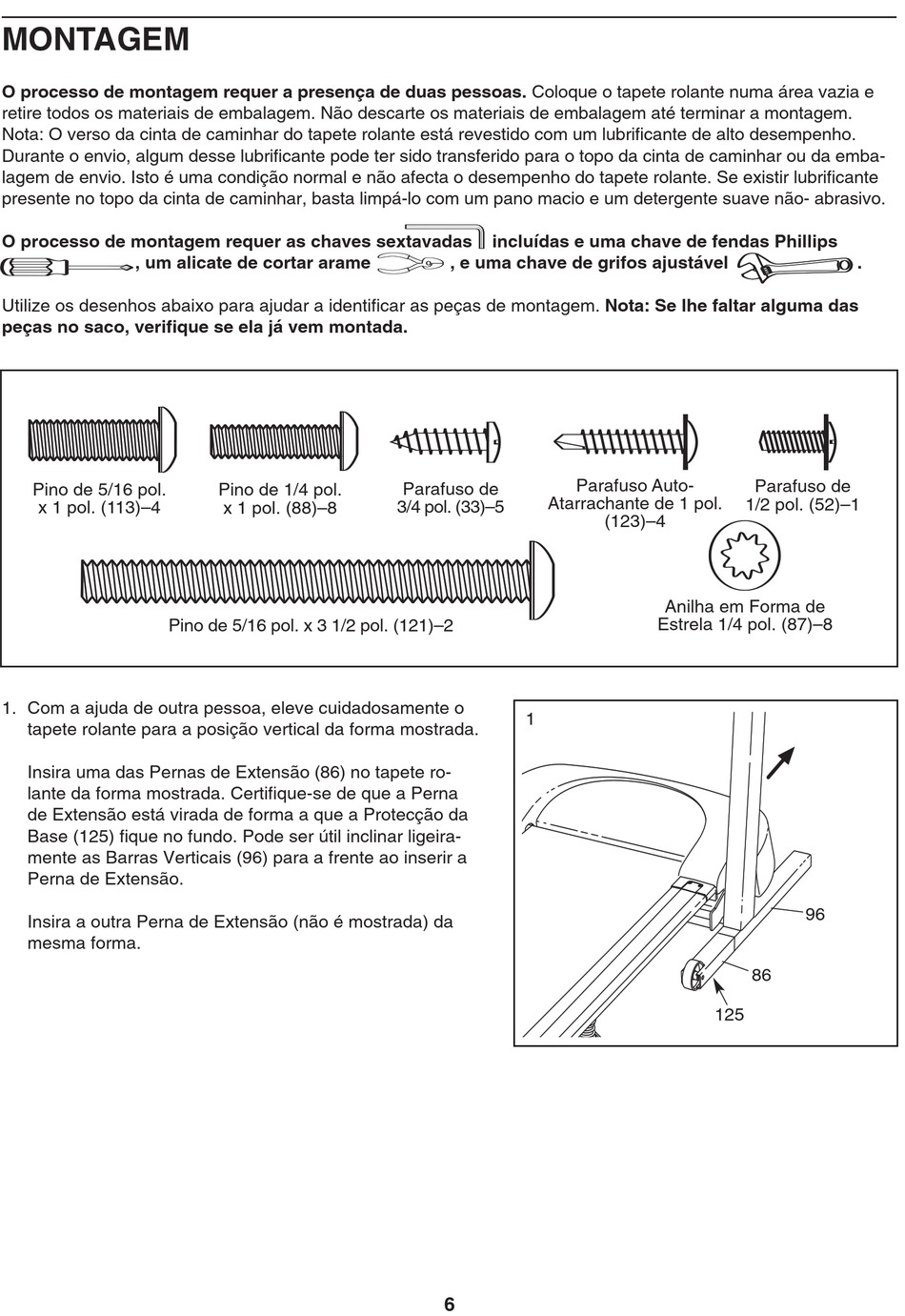

MONTAGEM

O processo de montagem requer a presença de duas pessoas. Coloque o tapete rolante numa área vazia e
retire todos os materiais de embalagem. Não descarte os materiais de embalagem até terminar a montagem.
Nota: O verso da cinta de caminhar do tapete rolante está revestido com um lubrificante de alto desempenho.
Durante o envio, algum desse lubrificante pode ter sido transferido para o topo da cinta de caminhar ou da emba-
1" Tek Screw
lagem de envio. Isto é uma condição normal e não afecta o desempenho do tapete rolante. Se existir lubrificante
(47)–8
presente no topo da cinta de caminhar, basta limpá-lo com um pano macio e um detergente suave não- abrasivo.
O processo de montagem requer as chaves sextavadas
, um alicate de cortar arame
Utilize os desenhos abaixo para ajudar a identificar as peças de montagem. Nota: Se lhe faltar alguma das
peças no saco, verifique se ela já vem montada.
Pino de 5/16 pol.
x 1 pol. (113)–4
Pino de 5/16 pol. x 3 1/2 pol. (121)–2
1. Com a ajuda de outra pessoa, eleve cuidadosamente o
tapete rolante para a posição vertical da forma mostrada.
Insira uma das Pernas de Extensão (86) no tapete ro-
lante da forma mostrada. Certifique-se de que a Perna
de Extensão está virada de forma a que a Protecção da
Base (125) fique no fundo. Pode ser útil inclinar ligeira-
mente as Barras Verticais (96) para a frente ao inserir a
Perna de Extensão.
Insira a outra Perna de Extensão (não é mostrada) da
mesma forma.
Star Washer
(106)–4
Latch Screw (109)–2
Parafuso de
Pino de 1/4 pol.
3/4 pol. (33)–5
x 1 pol. (88)–8
1" Silver Screw (92)–2
incluídas e uma chave de fendas Phillips
, e uma chave de grifos ajustável
Parafuso Auto-
Atarrachante de 1 pol.
(123)–4
1
6
Parafuso de
1/2 pol. (52)–1
Anilha em Forma de
Estrela 1/4 pol. (87)–8
96
86
125
1 1/2" Screw
.
