MONTAGEM

O processo de montagem requer a presença de duas pessoas. Coloque o tapete rolante numa área vazia e
retire todos os materiais de embalagem. Não descarte os materiais de embalagem até terminar a montagem.
Nota: O verso da cinta de caminhar do tapete rolante está revestido com um lubrificante de alto desempenho.
Durante o envio, algum desse lubrificante pode ter sido transferido para o topo da cinta de caminhar ou da embal-
agem de envio. Isto é uma condição normal e não afecta o desempenho do tapete rolante. Se existir lubrificante
presente no topo da cinta de caminhar, basta limpá-lo com um pano macio e um detergente suave não- abrasivo.
O processo de montagem requer as chaves sextavadas
, uma chave de grifos ajustável

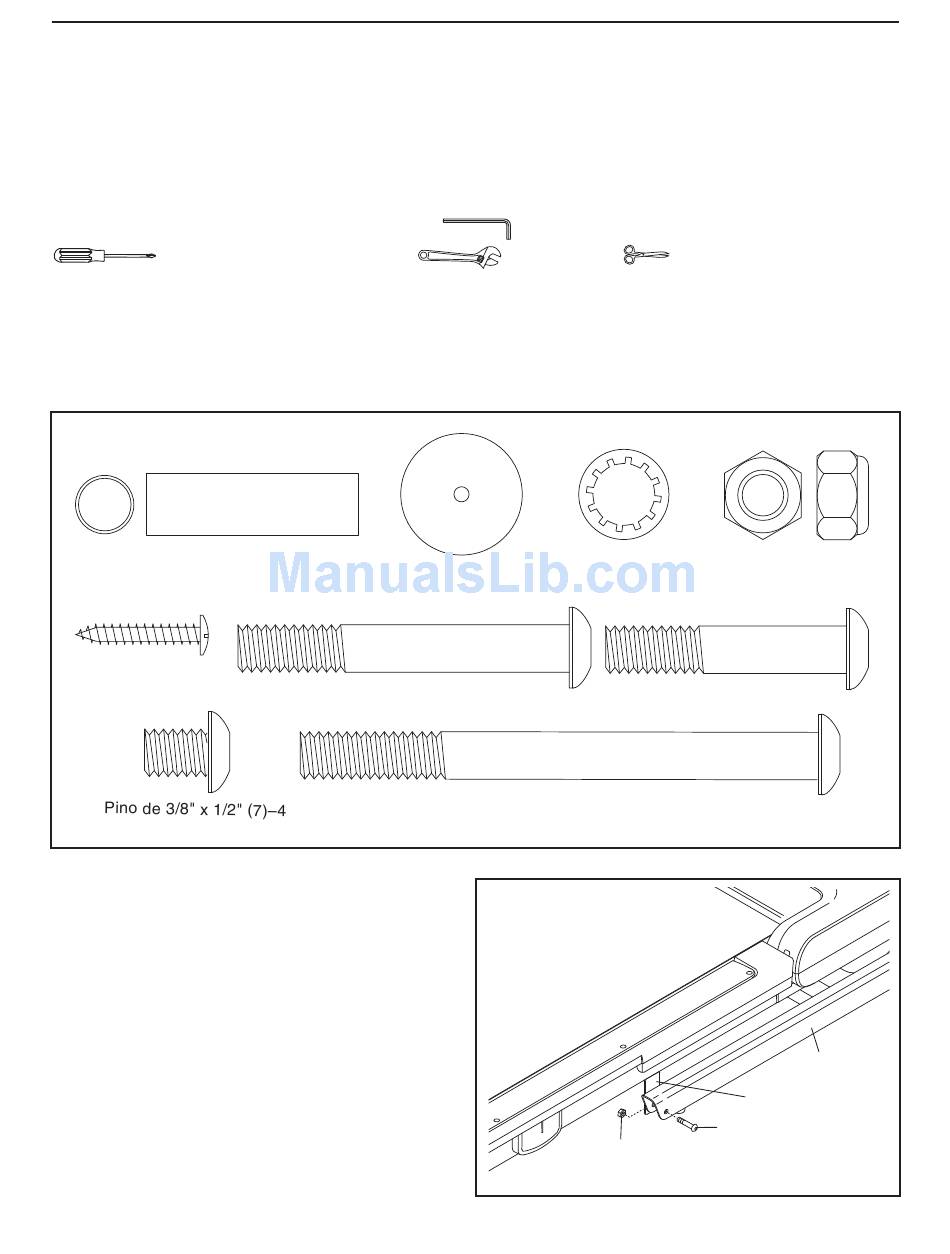

Utilize os desenhos abaixo para identificar as peças de montagem. O número entre parênteses debaixo de cada
desenho é o número de referência da peça, da LISTA DE PEÇAS incluída na parte final deste manual. O
número mostrado depois dos parênteses indica a quantidade necessária para a montagem. Nota: Se lhe faltar
alguma das peças no saco, verifique se ela vem presa a alguma das outras peças. Para evitar danificar
as peças plásticas, não use ferramentas eléctricas na montagem. Poderá ter peças extra incluídas.
Espaçador de Pino (80)–4
Parafuso 1" (2)–4
1. Certifique-se de que o cabo de alimentação
esteja desconectado.
Retire a Contraporca de 3/8" (34), o Pino de
3/8" x 2" (4) e o suporte de expedição (A) da
Base (83). Repita este passo no outro lado
do tapete rolante. Deite fora os suportes de ex-
pedição. As porcas e os pinos irão ser utilizados
nos passos 3 e 6.
Espaçador Protecção
da Base (13)–2
Pino de 3/8" x 2 3/4" (5)–3
1
6
incluídas e uma chave de fendas Phillips
, uma tesoura .
Anilha em Forma
de Estrela de 3/8"
(9)–11
Pino de 3/8" x 2" (4)–3
Pino de 3/8" x 4 1/4" (6)–4
34
Porca de 3/8" (8)–3
83
A
4
