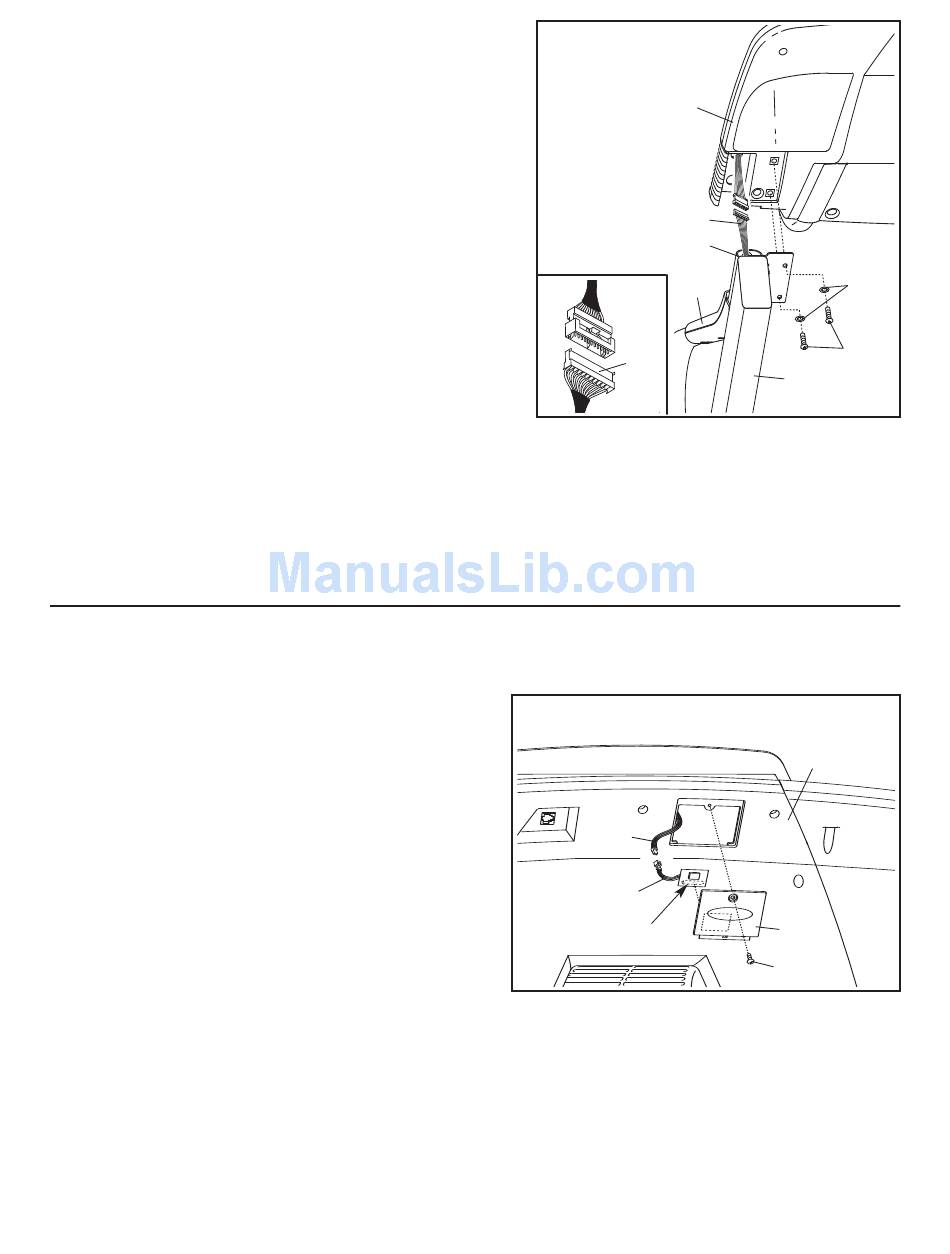

8. Com a ajuda de outra pessoa, segure na unidade da
consola junto à Barra Vertical (96) direita e à Barra
Vertical esquerda (não é mostrada).
Ligue a Cablagem (118) à cablagem da unidade da con-
sola. Certifique-se de que ligou os conectores ade-
quadamente (veja o desenho incluído). Os conecto-
res devem encaixar facilmente no devido lugar. Se
os conectores não encaixarem facilmente no devido
lugar, rode um conector e tente ligá-los novamente. SE
OS CONECTORES NÃO FOREM LIGADOS ADEQUA-
DAMENTE, A CONSOLA PODE SER DANIFICADA
QUANDO LIGAR A CORRENTE. Insira novamente a
cablagem em excesso no Apoio para a Mão (108) di-
reita.
Coloque a unidade da consola na Barra Vertical direita
(96) e na Barra Vertical esquerda (não é mostrada).
Enrosque dois Pinos de 1/4 pol. x 1 pol. (88) com
Anilhas em Forma de Estrela de 1/4 pol. (87) em cada
lado da unidade da consola. Após ter colocado os
quatro Pinos, aperte-os.
9. Certifique-se de que o todas as peças estão devidamente apertadas antes de utilizar o tapete rolante.
Nota: Poderá ter peças extra incluídas. Mantenha as chaves sextavadas incluídas num lugar seguro. A
chave sextavada grande é utilizada para ajustar a cinta de caminhar (veja a página 24). Para proteger o chão
ou a carpete, coloque um tapete debaixo do tapete rolante. Se a Consola estiver coberta com películas plás-
ticas finas, retire-as.
Se adquirir o sensor de pulsações para o peito opcional (veja a página 20), siga os passos abaixo para
instalar o receptor incluído com o sensor de pulsações para o peito.
1. Certifique-se de que o cabo de alimentação não
está ligado. Retire o Parafuso de 3/4 pol. (33) e a
Porta de Acesso (105) da Parte Posterior da Consola
(104).
2. Ligue o fio no receptor (A) ao fio indicado em ex-
tensão a partir da Parte Posterior da Consola (104).
Retire o papel adesivo localizado nas costas do re-
ceptor. Segure no receptor de forma a que o cilin-
dro pequeno esteja perto da aresta mais baixa do
receptor e esteja virado para a Parte Posterior da
Consola da maneira mostrada. Pressione o
Receptor firmemente no canto indicado da Porta de
Acesso (105). Nota: Se houver dois parafusos incluí-
dos com o sensor de pulsações para o peito e dois
apoios de plástico na parte interna da Porta de
Acesso, fixe o receptor aos apoios em plástico na Porta de Acesso com os dois parafusos.
3. Certifique-se de que não há fios trilhados. Volte a colocar a Porta de Acesso (105) com o Parafuso de 3/4
pol. (33). Os outros fios incluídos com o receptor podem ser eliminados.
8
Unidade da
Consola
Apoio para a
Mão Direita
118
Fio
A
Cilindro
9
118
87
108
88
96
104
105
33
