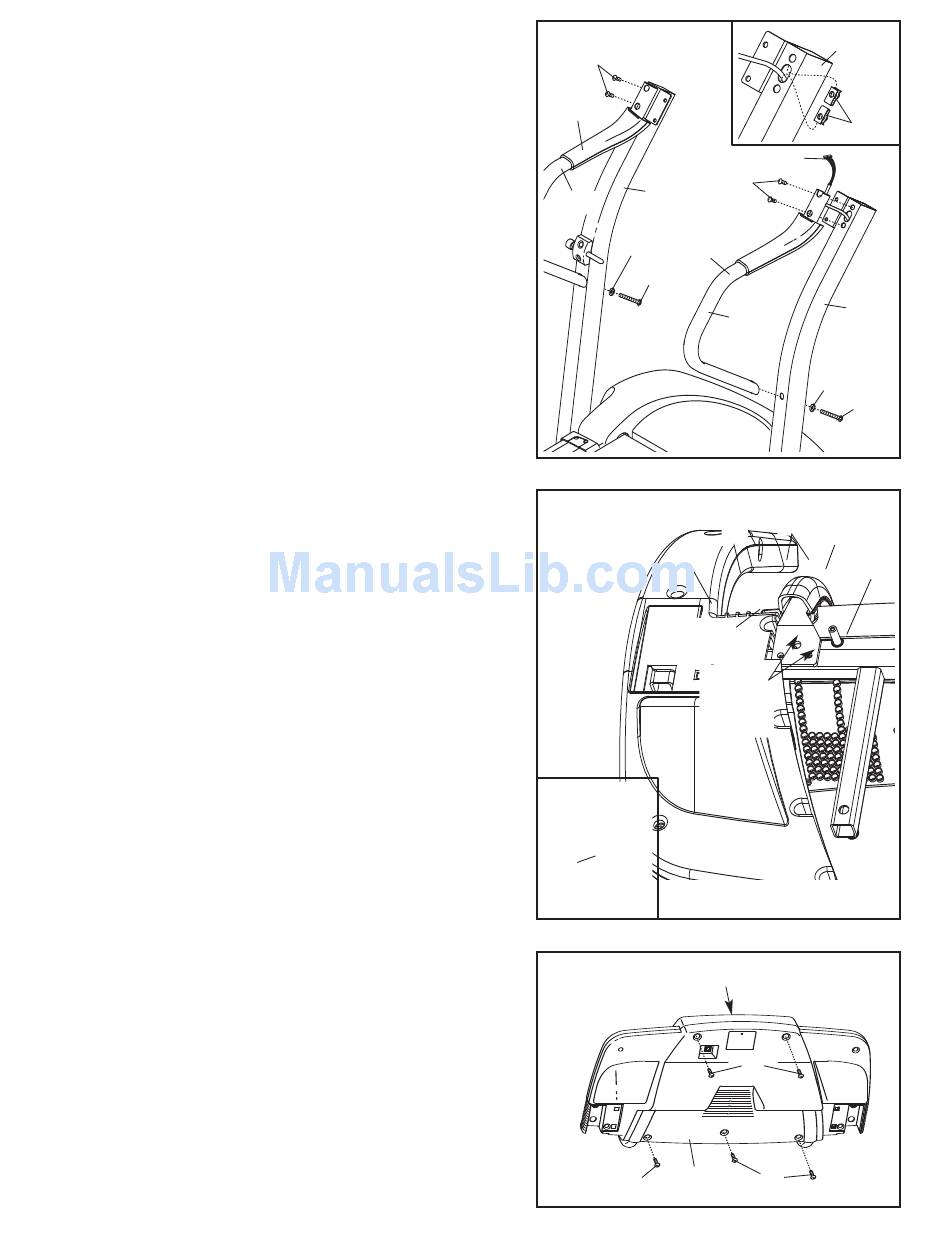

5. Veja o desenho incluído. Certifique-se de que existem
duas Porcas em U (112) na extremidade superior de
cada Barra Vertical (96). Nota: Podem ser incluídas
Porcas em U extra.
Identifique os Apoios para as Mãos (108) esquerda e di-
reita (existe um autocolante identificador em cada Apoio
para as Mãos). Segure no Apoio para a Mão direita junto
à Barra Vertical (96) direita e insira a Cablagem (118) no
orifício grande no Apoio para a Mão direita, fazendo-os
sair pela extremidade superior, da forma mostrada.
Em seguida, segure no Apoio para a Mão (108) direita
contra a Barra Vertical (96) direita. Aperte um Pino de
5/16 pol. x 3 1/2 pol. (121) e Anilha de 1/4" pol. (128) três
a quatro voltas para dentro da Barra Vertical direita e da
extremidade inferior do Apoio para a Mão direita. Em se-
guida, aperte um Pino de 5/16 pol. x 1 pol. (113) para
dentro da extremidade superior do Apoio para a Mão di-
reita e da Barra Vertical direita. Tenha cuidado para
não deixar cair os Pinos no Apoio para as Mãos. Se
necessário, eleve e baixe o Apoio para as Mãos para en-
roscar os Pinos de 5/16 pol. x 1 pol. na Barra Vertical.
Aperte com firmeza os três Pinos.
Fixe o Apoio para a Mão (108) esquerda à Barra Vertical
(96) esquerda como descrito acima. Nota: Não existe ca-
blagem na Barra Vertical esquerda.
6. Vire a Consola (101) ao contrário, com cuidado para
não riscar a Consola. Retire as bandas e a Paste
Posterior da Consola (104) (veja o desenho 7) da
Consola. Se os quatro Parafusos da Barra de Pulsações
(76) (só são mostrados dois) estiverem na Estrutura da
Consola (80), retire-os.
Segure nas extremidades da Barra de Pulsações (77)
contra a Estrutura da Consola (80) da forma mostrada.
Ligue o fio de pulsações na Consola (101) ao fio de pul-
sações na Barra de Pulsações (veja o desenho incluído).
Os conectores devem encaixar facilmente no devido
lugar. Se os conectores não encaixarem facilmente no
devido lugar, rode um conector e tente ligá-los nova-
mente. Fixe a Barra de Pulsações à Estrutura da
Consola com os quatro Parafusos da Barra de Pulsações
(76). Aperte firmemente os Parafusos da Barra de
Pulsações. Tenha cuidado para não danificar os fios.
Fixe a extremidade de cada fio de ligação à terra à
Estrutura da Consola (80) com um Parafuso de Ligação
à Terra de 1/2 pol. (52). Nota: Não existem fios do outro
lado da Barra de Pulsações (77).
7. Fixe a Parte Posterior da Consola (104) à unidade da
consola com cinco Parafusos de 3/4 pol. (33). Tenha
cuidado para não danificar quaisquer fios.
5
113
Esquerda
108
128
121
6
Fio de
Pulsa-
ções
7
Unidade da Consola
33
8
118
113
96
108
Direita
128
76
77
52
101
Fio de
Pulsações
Fios de
Ligação
à Terra
33
104
33
119
112
96
121
80
