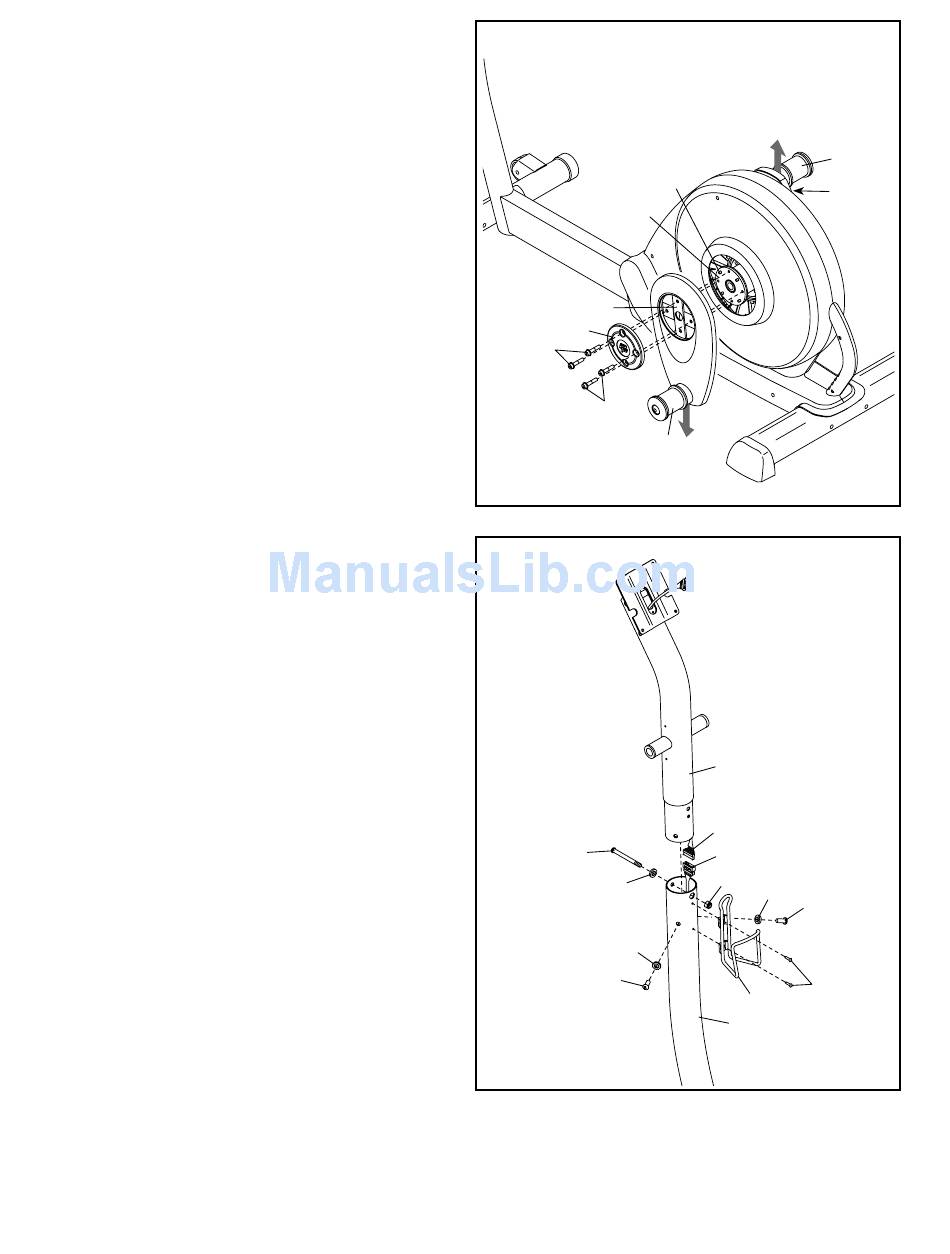

4. Segure uma Cobertura do Eixo (75) e uma
Braço do Pedaleiro (36) contra o Pedaleiro (45).
Alinhe os orifícios da Cobertura do Eixo (75) e
da Braço do Pedaleiro (36) com os orifícios não
ocupados no lado esquerdo do Pedaleiro (45).
Seguidamente, introduza quatro Parafusos do
Eixo (87) na Cobertura do Eixo (75) e no Braço
do Pedaleiro (36) e aperte os Parafusos do
Eixo com os dedos no Pedaleiro. Aperte um
Parafuso do Eixo e depois aperte o Parafuso
do Eixo que fica do lado oposto ao primeiro.
Depois, aperte os dois Parafusos do Eixo
restantes.
Repita este passo no lado direito do aparelho
elíptico.
Certifique-se de que os Braços do Pedaleiro
(36) estão orientados com as Mangas da
Bucha do Pedaleiro (43) nas posições apre-
sentadas. Nota: Não há Parafusos da Polia (98)
no lado direito.
5. Enquanto outra pessoa segura na Barra Vertical
(3) junto à Base (1), ligue a Cablagem Superior
(48) à Cablagem Inferior (49).
Conselho: Evite trilhar os fios. Insira a Barra
Vertical (3) na Base (1).
Fixe a Barra Vertical (3) com um Pino M8 x
69mm (80), uma Anilha Dentada M8 (90) e uma
Contraporca M8 (79). Não aperte já o Pino;
certifique-se de que a Contraporca está no
orifício hexagonal da Base.
Seguidamente, aperte com os dedos dois
Parafusos M8 x 23mm (84) e duas Anilhas
Dentadas M8 (90) na Base (1). Não aperte
ainda os Parafusos.
Fixe o Suporte para Garrafa de Água (22) à
Base (1) com dois Parafusos Rombudos M4 x
16mm (104).
