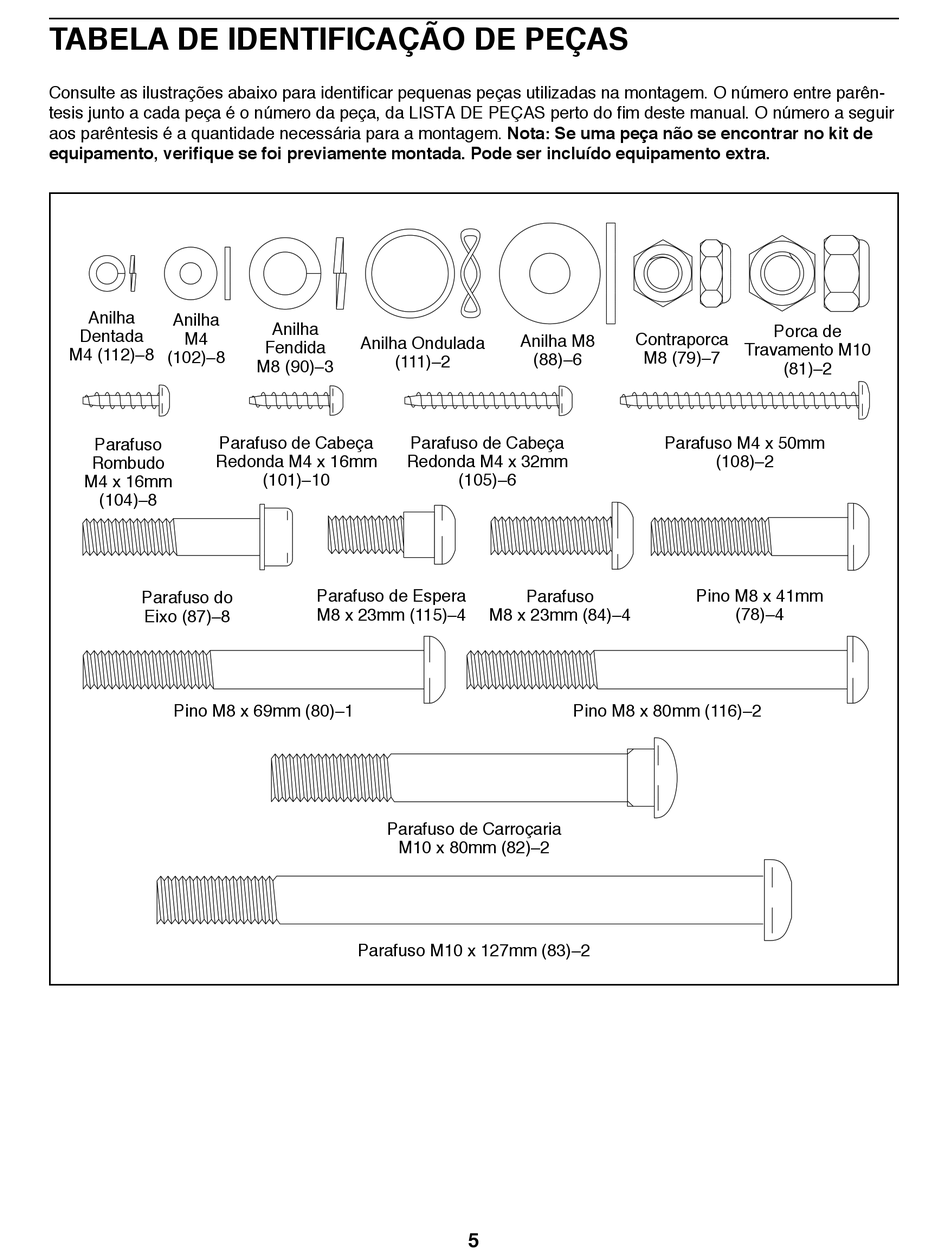

TABELA DE IDENTIFICAÇÃO DE PEÇAS
Consulte as ilustrações abaixo para identi car pequenas peças utilizadas na montagem. O número entre parên-
tesis junto a cada peça é o número da peça, da LISTA DE PEÇAS perto do  m deste manual. O número a seguir
aos parêntesis é a quantidade necessária para a montagem. Nota: Se uma peça não se encontrar no kit de
equipamento, veri que se foi previamente montada. Pode ser incluído equipamento extra.
Anilha
Anilha
Dentada
M4
M4 (112)––8
(102)––8
Parafuso de Cabeça
Parafuso
Redonda M4 x 16mm
Rombudo
M4 x 16mm
(104)––8
Parafuso do
Eixo (87)––8
Pino M8 x 69mm (80)––1
Anilha
Anilha Ondulada
Fendida
(111)––2
M8 (90)––3
Parafuso de Cabeça
Redonda M4 x 32mm
(101)––10
Parafuso de Espera
M8 x 23mm (115)––4
Parafuso de Carroçaria
M10 x 80mm (82)––2
Parafuso M10 x 127mm (83)––2
Contraporca
Anilha M8
(88)––6
(105)––6
Parafuso
M8 x 23mm (84)––4
Pino M8 x 80mm (116)––2
5
Porca de
Travamento M10
M8 (79)––7
(81)––2
Parafuso M4 x 50mm
(108)––2
Pino M8 x 41mm
(78)––4
