ProForm 310 Ce Elliptical Bedienungsanleitung page 11

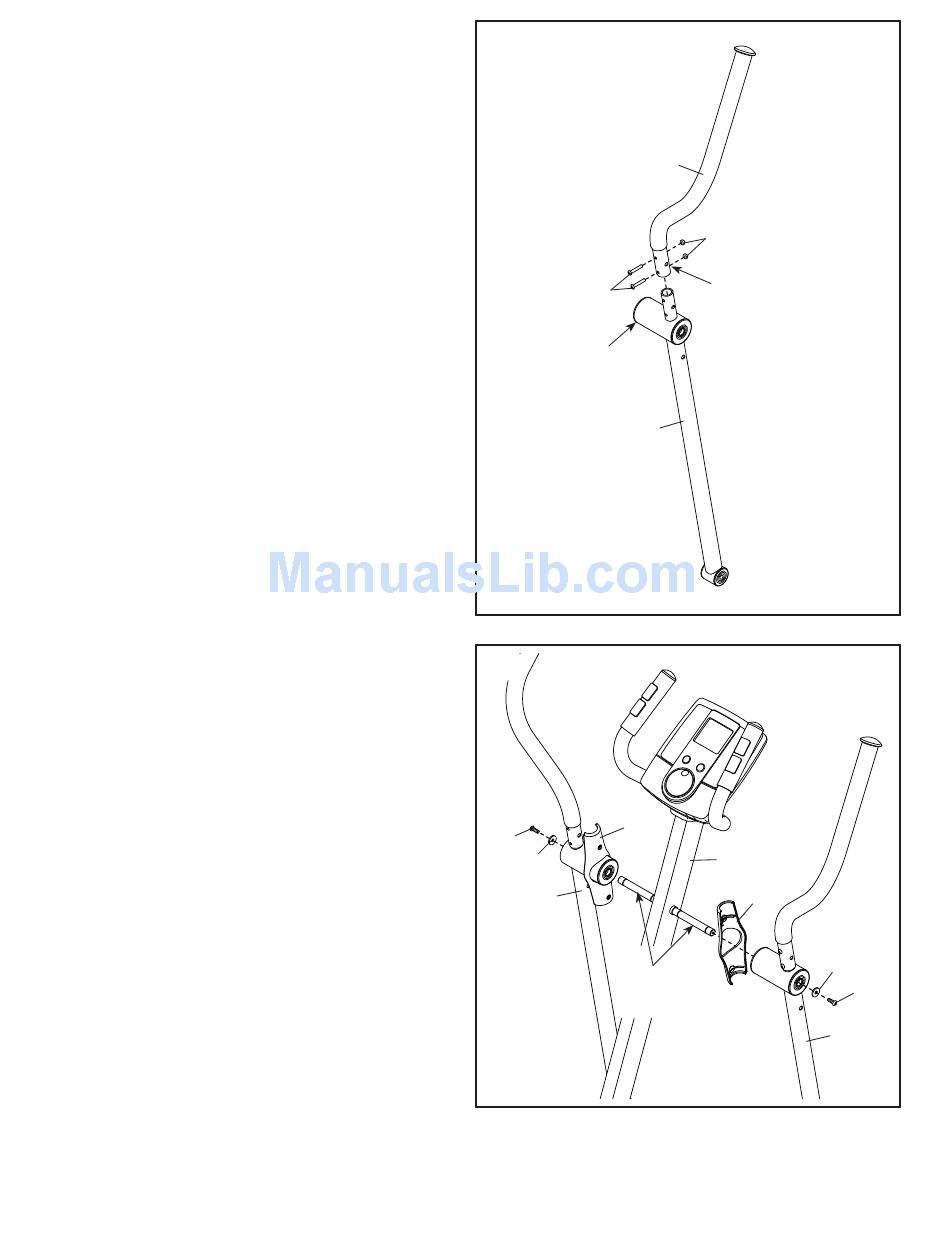

10. Finden Sie den rechten Oberkörperarm (9), der
mit einem „Left"-Aufkleber (L oder Left bedeutet
links; R oder Right bedeutet rechts) markiert ist.
Legen Sie den rechten Oberkörperarm (9)
und einen Oberkörperbein (6) wie angezeigt
aus. Sorgen Sie dafür, dass die sech-
seckigen Löcher und die breite Seite des
Oberkörperbeins sich in den angedeuteten
Bereichen befinden.
Schieben Sie den rechten Oberkörperarm (9) auf
ein Oberkörperbein (6) auf.
Befestigen Sie den rechten Oberkörperarm (9)
mit zwei M6 x 36mm Linsenbolzen (76) und zwei
M6 Kontermuttern (77). Achten Sie darauf,
dass sich die Kontermuttern in den sech-
seckigen Löchern befinden.
Wiederholen Sie diesen Schritt für den linken
Oberkörperarm (nicht abgebildet) und das
andere Oberkörperbein (nicht abgebildet).
11. Schmieren Sie eine großzügige Menge des mit-
gelieferten Schmierfetts auf die Achsen auf den
Pfosten (2).
Legen Sie eine innere Armabdeckung (22) und
das rechte Oberkörperbein (6) wie angezeigt
aus.
Schieben Sie die innere Armabdeckung (22) und
das rechte Oberkörperbein (6) auf die rechte
Seite des Pfostens (2) auf.
Befestigen Sie das rechte Oberkörperbein (6)
mit einer M6 x 16mm Schraube (80) und einer
M6 Scheibe (35).
Befestigen Sie das linke Oberkörperbein (6)
auf die gleiche Weise.
10
76
Breite
Seite
11
22
80
35
6
Schmier-
mittel
11
9
77
Sechseckige
Löcher
6
2
22
35
80
6
