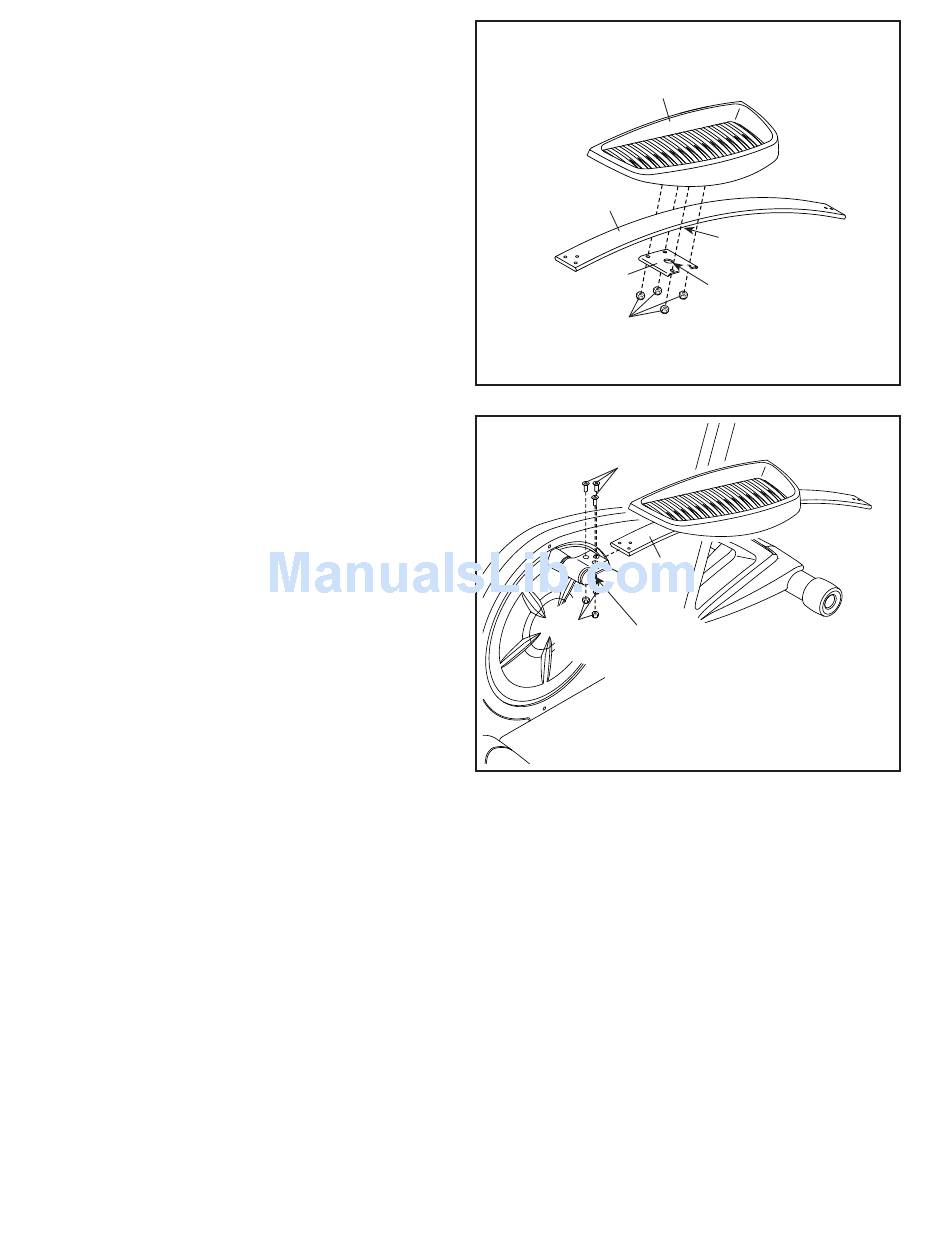

8. Finden Sie das rechte Pedal (13) und den
rechten Pedalarm (99). Beide sind mit „Right"- (L
oder Left bedeutet links; R oder Right bedeutet
rechts) Aufklebern markiert.
Finden Sie den Stoßdämpfer auf der Unterseite
des rechten Pedalarms (99). Dann, positionieren
Sie das Loch in einer Pedalklammer (15) über
einen Stoßdämpfer.
Befestigen Sie das rechte Pedal (13) und die
Pedalklammer (15) an den rechten Pedalarm
(99) mit vier M8 Kontermuttern (82).
Wiederholen Sie diesen Schritt für das linke
Pedal und den linken Pedalarm (nicht
abgebildet).
9. Befestigen Sie den rechten Pedalarm (99) an
die rechte Kurbelarmklammer (29) mit drei M6
x 28mm Flachkopfbolzen (31) und drei M6
Kontermuttern (77). Achten Sie darauf, dass
sich die Kontermuttern in den sechseckigen
Löchern befinden.
Wiederholen Sie diesen Schritt mit dem
linken Pedalarm (nicht abgebildet).
8
99
15
82
9
31
29
77
Sechseckige
Löcher
10
13
Stoßdämpfer
Loch
99
