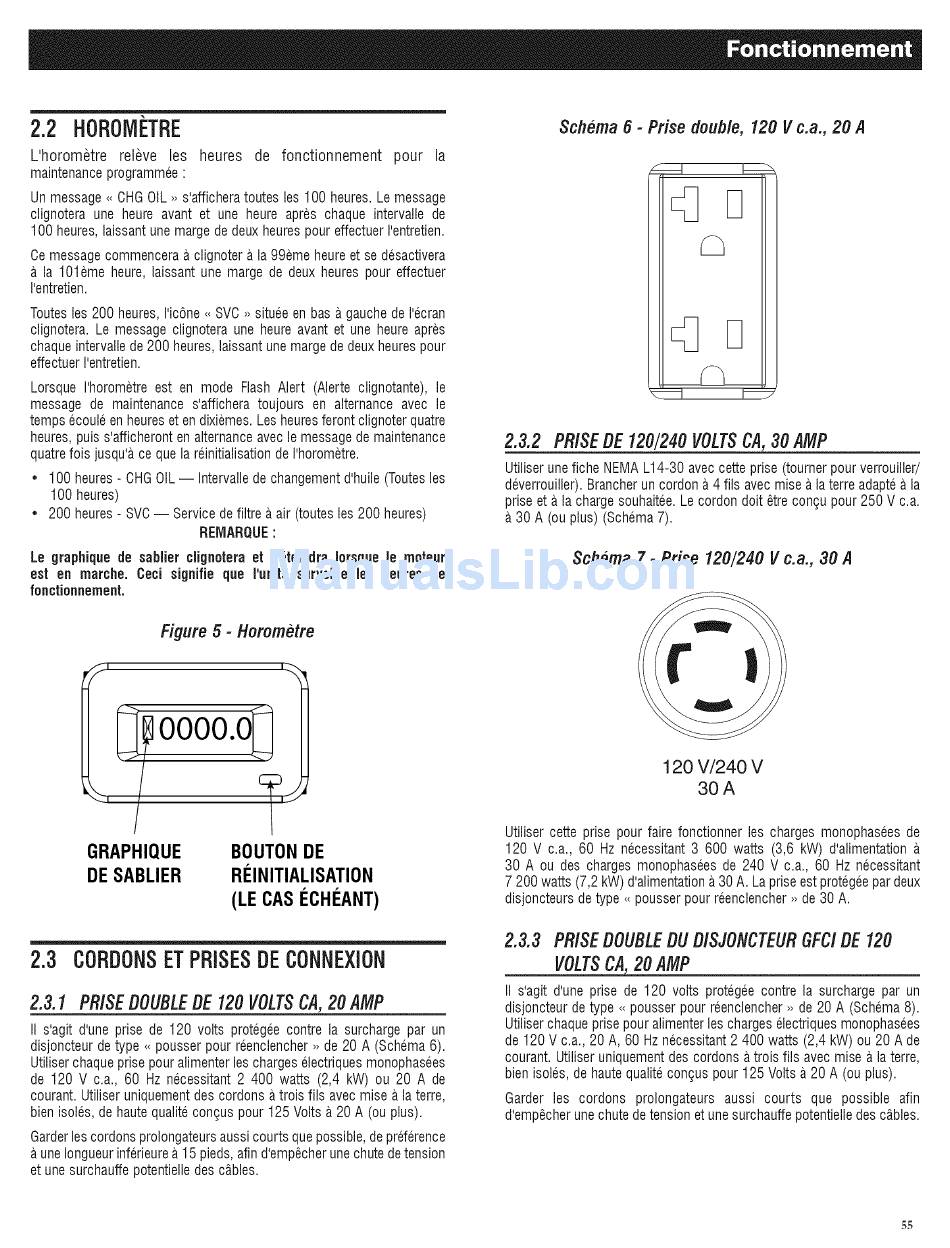

2.2 HOROMI:TRE
L'horometre releve les heures de fonctionnement pour la
maintenance p rogrammee :
Un message << CHGOIL >> s'afficheratoutes les 100 heures. Le message
clignotera une heure avant et une heure apres chaque intervalle de
lOO heures, laissant une marge de deuxheures pour effectuer I'entretien.
Cemessage commenceraa clignoter a la 99eme heureet se desactivera
la 1Oleme heure, laissant une marge de deux heures pour effectuer
I'entretien.
Toutesles 200 heures, I'ic6ne << SVO>> situee en bas a gauchede I'ecran
clignotera. Le message clignotera une heure avant et une heure apres
chaqueintervalle de 200 heures, laissant unemarge de deuxheurespour
effectuer I'entretien.
Lorsque I'horometre est en mode Flash Alert (Alerte clignotante), le
message de maintenance s'affichera toujours en alternance avec le
temps ecoul6 en heureset en dixiemes. Les heuresferont clignoter quatre
heures, puis s'afficheront en alternanceavec le message de maintenance
quatrefois jusqu'a ce que la reinitialisationde I'horometre.
• 100 heures- OHGOIL-- Intervallede changement d'huile (Toutesles
100 heures)
• 200 heures- SVO-- Service de filtre D.air (toutes les 200 heures)
REIVlARQUE :
Le graphique de sablierclignolera et s'eleindra Iorsque le moleur
esl en marche. Ceci signifieque I'unilesurveille les heuresde
fonctionnement.
2.3.2
Schema 6 - Prise double, 120 V c.a., 20 A
D
PRISEDE 120/240 VOLTS CA, 30 AMP
Utiliser unefiche NEMA L14-30 avec cette prise (tourner pour verrouiller/
deverrouiller). Brancherun cordon a 4 fils avec mise a la terre adaptea la
prise eta la chargesouhaitee. Le cordon dolt etre congu pour 250 V c.a.
D. 3 0 A (ou plus) (Schema 7).
Schema 7 - Prise 120/240 V c.a., 30 A
Figure 5 - Hommetre
GRAPHIQUE
DE SABLIER
0000.0
BOUTONDE
REINITIALISATION
(LE CAS I_CHI_ANT)
2.3 CORDONSETPRISES DE CONNEXION
2.3.1 PRISEDOUBLE DE 120 VOLTS CA,20 AMP
II s'agit d'une prise de 120 volts protegee contre la surcharge par un
disjoncteur de type ,<pousser pour reenclencher>> de 20 A (Schema 6).
Utiliserchaque prisepour alimenter lescharges electriquesmonophasees
de 120 V c.a., 60 Hz necessitant 2 400 watts (2,4 kW) ou 20 A de
courant. Utiliser uniquementdes cordons a trois fils avec mise a la terre,
bien isoles, de haute qualite congus pour 125 Volts a 20 A (ou plus).
Garderlescordons prolongateursaussi courts que possible,de pr6ference
D. u neIongueurinferieurea 15 pieds, afin d'empecherunechute de tension
et unesurchauffe potentielledes cD.bles.
120 V/240 V
3CA
Utiliser cette prise pour faire fonctionner les charges monophasees de
120 V c.a., 60 Hz necessitant 3 600 watts (3,6 kW) d'alimentation
30 A ou des charges monophasees de 240 V c.a., 60 Hz necessitant
7 200 watts (7,2 kW) d'alimentationa 30 A. La priseest protegeepar deux
disjoncteurs de type ,<pousser pour reenclencher>> de 30 A.
2.3.3 PRISEDOUBLE DU DISJONCTEUR GFC/DE 120
VOLTS CA,20 AMP
II s'agit d'une prise de 120 volts protegee contre la surcharge par un
disjoncteur de type ,<pousser pour reenclencher>>de 20 A (Schema 8).
Utiliserchaque prisepour alimenterles charges electriquesmonophasees
de 120 V c.a., 20 A, 60 Hz necessitant2 400 watts (2,4 kW) ou 20 A de
courant. Utiliseruniquement des cordons a trois fils avec mise a la terre,
bien isoles, de haute qualite congus pour 125 Volts D.20 A (ou plus).
Garder les cordons prolongateurs aussi courts que possible afin
d'empecherunechute de tension et unesurchauffepotentielledes cD.bles.
