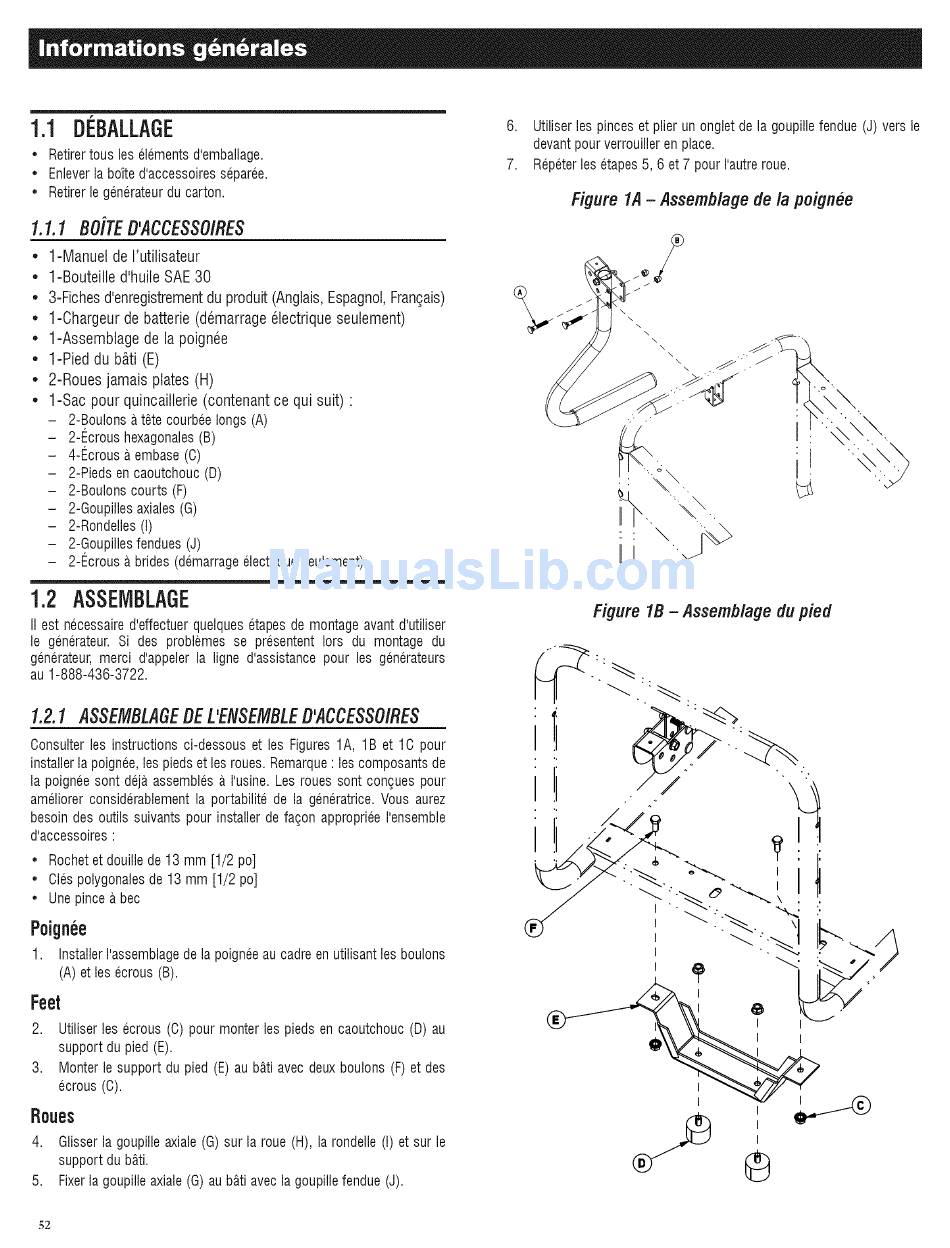

1.1 DI BALLAGE
• Retirertous les el6mentsd'emballage.
• Enleverla boited'accessoires separ6e.
• Retirer le g6nerateurdu carton.
1.1.1 BOJTE D'ACCESSOIRES
e
e
e
e
e
e
e
e
1-Manuel de I'utilisateur
1-Bouteille d'huile SAE 30
3-Fiches d'enregistrement du produit (Angtais, Espagnol, Fran£ais)
1-Chargeur de batterie (demarrage electrique seulement)
1-Assemblage de la poignee
1-Pied du b&ti (E)
2-Roues jamais plates (H)
1-Sac pour quincailterie (contenant ce qui suit) :
- 2-Boulons a t6te courbee longs (A)
- 2-1_croushexagonales(B)
- 4-f_crousa embase (C)
- 2-Pieds en caoutchouc (D)
- 2-Boulons courts (F)
- 2-Goupillesaxiales (G)
- 2-Rondelles (I)
- 2-Goupillesfendues (J)
- 2-1_crousD. b rides (demarrageelectriqueseulement)
1.2 ASSEMBLAGE
II est necessaire d'effectuer quelques etapes de montage avant d'utiliser
le generateur. Si des problemes se presentent Iors du montage du
generateur, merci d'appeler la ligne d'assistance pour les g6nerateurs
au 1-888-436-3722.
1.2.1 ASSEMBLAGE DE L'ENSEMBLE B'ACCESSOIRES
Oonsulter les instructions ci-dessous et les Figures IA, IB et 10 pour
installer la poignee,les pieds et les roues. Remarque: les composants de
la poignee sont deja assembles a I'usine. Les roues sont con(}ues pour
ameliorer considerablement la portabilite de la g6neratrice. Vous aurez
besoin des outils suivants pour installer de fagon approprieeI'ensemble
d'accessoires:
• Rochetet douille de 13 mm [1/2 po]
• Cles polygonales de 13 mm [1/2 po]
• Une pince D. b ec
Poignee
1. Installer I'assemblagede la poigneeau cadre en utilisant les boulons
(A) et les ecrous (B).
Feet
2. Utiliserles ecrous(O)pourmonterles piedsen caoutchouc (D) au
supportdu pied(E).
3. Monterle supportdu pied (E)au b_.ti a vecdeuxboulons(F)et des
ecrous(C).
Roues
4. Glisser la goupille axiale (G) sur la roue (H), la rondelle (1)et sur le
support du b_.ti.
5. Fixerla goupilleaxiale (G) au bD.ti a vec la goupillefendue (J).
6. Utiliser les pinces et plier un onglet de la goupille fendue (J) vers le
devant pour verrouiller en place.
7. Rep6terles etapes 5, 6 et 7 pour I'autre roue.
Figure 1A- Assemblage de la poignee
Figure 1B - Assemblage du pied
52
