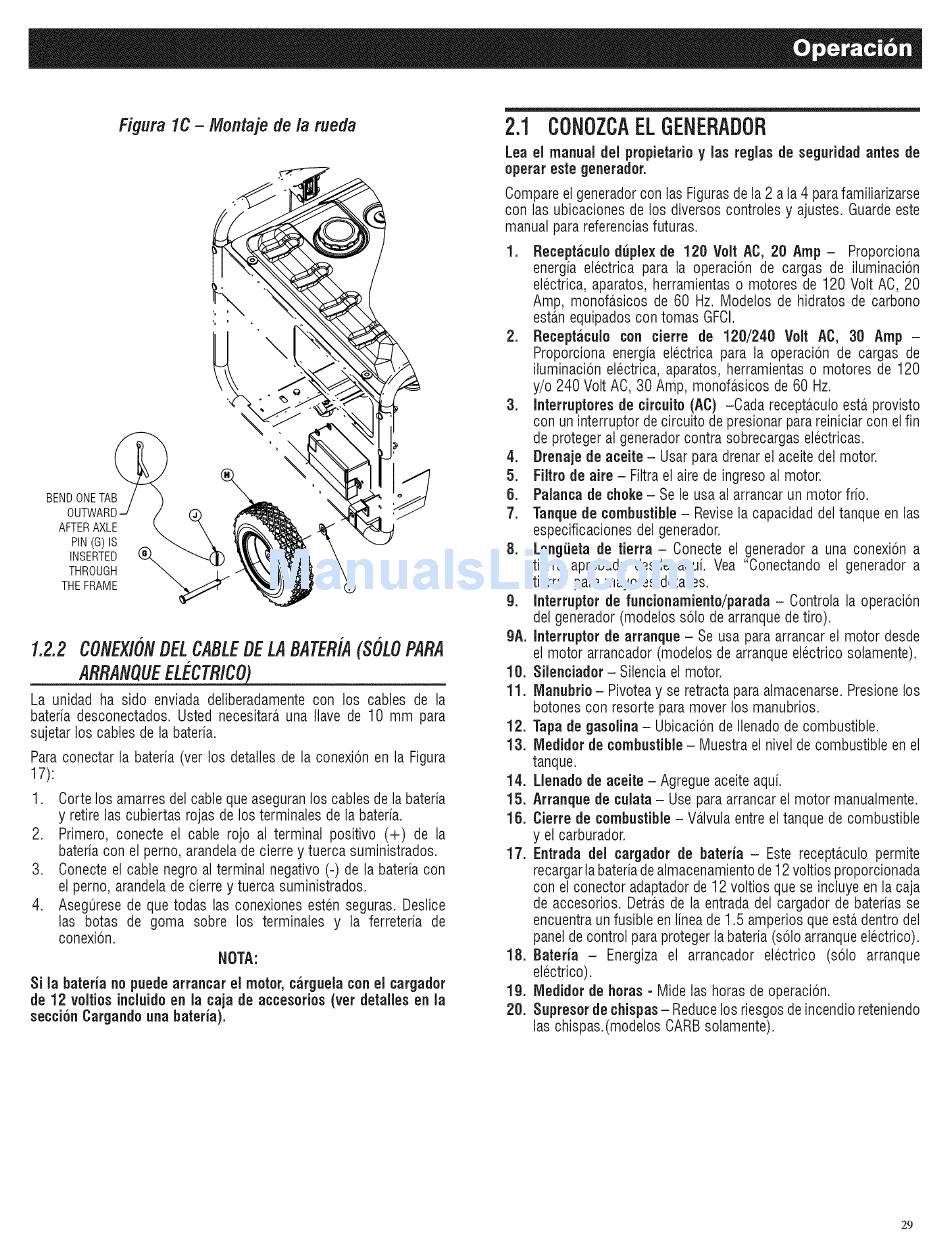

Figura
lC - Montaje de la rueda
BEND ONETAB
AFTER AXLE
PIN(G)IS
INSERTED _
THROUGH
THEFRAME
1.2.2 CONEXION DELCABLE BE LA BATERiA (SOLOPARA
ARRANQUE ELE-CTR/CO)
La unidad ha sido enviadadeliberadamente con los cables de la
bateriadesconectados. U sted necesitara, una Ilavede 10 mm para
sujetarlos cablesde la bateria.
Paraconectarla bateria(ver los detallesde la conexionen la Figura
17):
1. Cortelos amarresdel cableque aseguran los cablesde la bateria
y retirelas cubiertasrojasde los terminalesde la bateria.
2. Primero, conecte el cable rojo al terminal positivo (+) de la
bateriacon el perno,arandela de cierrey tuercasuministrados.
3. Conecteel cablenegro al terminal negativo(-) de la bateriacon
el perno,arandela de cierrey tuercasuministrados.
4. Asegurese de que todas las conexionesesten seguras.Deslice
las botas de goma sobre los terminales y la ferreteria de
conexion.
NOTA:
Si la bateriano puedearrancar el motor,carguelaconel cargador
de 12 voltiosincluidoen la cajade accesorios (vet detalles en la
seccionCargandouna bateria).
2.1 CONOZCAELGENEBADOB
Lea el manual del propietario y ins reglas de seguridad antes de
operar este generador.
Compare el generador conlas Figuras de la 2 a la 4 parafamiliarizarse
con las ubicacionesde los diversoscontrolesy ajustes.Guarde este
manualparareferencias futuras.
1. Receptaculoduplex de 120 Volt AC, 20 Amp - Proporciona
energia electrica para la operacionde cargas de iluminacion
electrica,aparatos,herramientas o motoresde 120 VoltAC, 20
Amp, monofa.sicos de 60 Hz. Modelos de hidratosde carbono
esta.n equipadoscontomas GFCI.
2. Receptaculo con cierre de 120/240 Volt AC, 30 Amp -
Proporcionaenergia electricapara la operacionde cargas de
iluminacionelectrica,aparatos,herramientas o motoresde 120
y/o 240 Volt AC,30 Amp, monofasicosde 60 Hz.
3. Interruptores de circuito(AC) -Cada recepta.culo e sta.provisto
con un interruptordecircuitode presionarparareiniciarcon el fin
de protegeral generador contra sobrecargas electricas.
4. Drenajede aceite - Usarparadrenarel aceitedel motor.
5. Filtro de aire - Filtrael aire de ingresoal motor.
6. Palancade choke - Sele usaal arrancarun motor frio.
7. Tanquede combustible- Revisela capacidad del tanqueen las
especificaciones del generador.
8. Lengiieta de tierra - Conecteel generadora una conexion a
tierra aprobadadesde aqui. Vea "Conectandoel generadora
tierra" paramayoresdetalles.
9. Interrupter de funcionamiento/parada- Controlala operacion
del generador (modelossolo de arranque de tiro).
9A. interrupter de arranque- Se usa paraarrancarel motor desde
el motor arrancador(modelosde arranqueelectricosolamente).
10. Silenciador- Silenciael motor.
11. Manubrio- Pivoteay seretractaparaalmacenarse. P resione los
botonescon resorteparamover los manubrios.
12. Tapade gasolina- Ubicacionde Ilenadode combustible.
13. Medidorde combustible- Muestrael nivelde combustibleen el
tanque.
14. Llenadode aceite -Agregue aceiteaqui.
15. Arranquede culata - Usepara arrancarel motor manualmente.
16. Cierre de combustible- Va.lvula entreel tanquede combustible
y el carburador.
17. Entrada del cargador de bateda - Este receptaculopermite
recargarlabateriadealmacenamiento d e12 voltiosproporcionada
con el conectoradaptadorde 12 voltiosque se incluyeen la caja
de accesorios.Detra.s de la entradadel cargadorde bateriasse
encuentra un fusibleen lineade 1.5 amperiosqueestadentrodel
panelde controlparaprotegerla bateria(soloarranque electrico).
18. Bateria - Energizael arrancador electrico (solo arranque
electrico).
lg. Medidor de horns - Midelas horasde operacion.
20. Supresorde chispas- Reduce los riesgosdeincendioreteniendo
las chispas.(modelos CARBsolamente).
29
