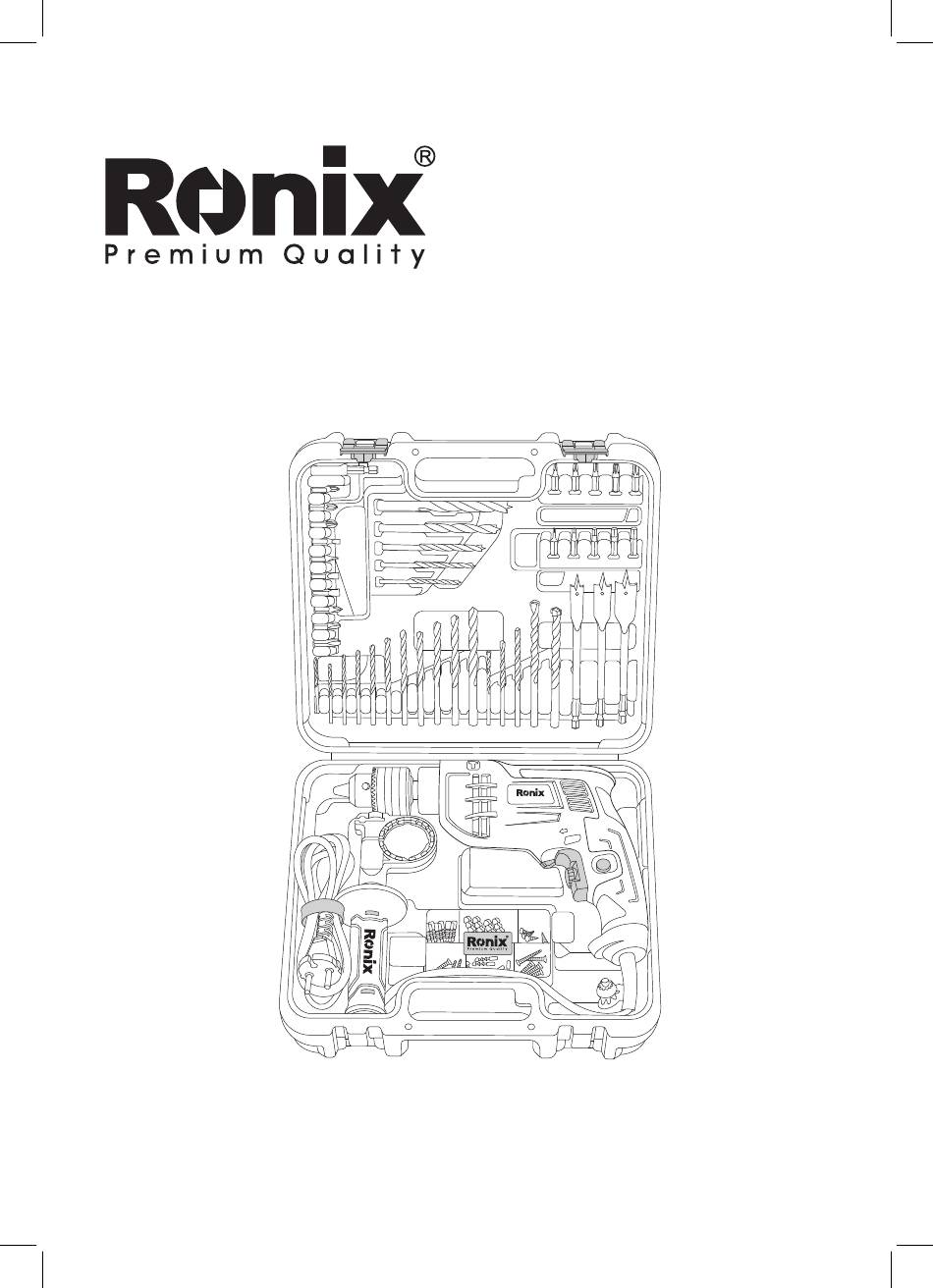

- Page 1 SCHLAGBOHRMASCHINEN KITS 52 STK RS-0006 www.ronixtools.com...
-
Page 3: Technische Daten
TECHNISCHE DATEN Modell RS-0006 Packungsmenge Gesamtgewicht 3.54Kg Bohrfuttertyp 13mm Schlüsselbohrfutter Bohrfutterkapazität 1.5 bis 13mm Leistung 750W Spannung 220-240V Frequenz 50-60Hz Leerlaufdrehzahl 0-2700U/min Schlagbohr- maschine: 2211X Max. Kapazität in Holz 25mm Max. Kapazität in Stahl 13mm Max. Kapazität in Beton 13mm Kabellänge... - Page 4 Spiralbohrer Ф8mm Holzflachbohrer 45# Kohlenstoff Ф12mm Holzflachbohrer 45# Kohlenstoff Ф16mm Holzflachbohrer 45# Kohlenstoff Ф20mm Steinbohrer 45# Kohlenstoff Ф4mm Steinbohrer 45# Kohlenstoff Ф5mm Steinbohrer 45# Kohlenstoff Ф6mm Steinbohrer 45# Kohlenstoff Ф8mm Steinbohrer 45# Kohlenstoff Ф10mm Holzbohrer 45# Kohlenstoff Ф4mm Holzbohrer 45# Kohlenstoff Ф5mm Holzbohrer 45# Kohlenstoff...
- Page 5 Bits 25mm CR.VPH3 25mm 110mm×74m- Befestigungskasten m×23mm Expansionsrohr 10 Stk Ф5 mm Expansionsrohr 10 Stk Ф6 mm Zubehör Expansionsrohr 10 Stk Ф8 mm SCHRAUBE 10PCS Ф5×25 SCHRAUBE 10PCS Ф4×20 SCHRAUBE 10PCS Ф3×16 Geliefert in GERÄTEKOMPONENTEN knopf für Bohren und Hammerbohren Bohrfutter Tiefenanschlag Drehrichtungsschalter...
-
Page 6: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE WARNUNG! - Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu elektrischem Schlag, Feuer und/oder schweren Verletzungen führen. - Bewahren Sie alle Warnungen und Anweisungen für die zukünftige Verwendung auf. - Der Begriff „Elektrowerkzeug“ in den Warnungen bezieht sich auf Ihre netzbetriebenen (kabelgebundenen) Elektrowerkzeuge oder batteriebetriebenen (kabellosen) Elektrowerkzeuge. -
Page 7: Persönliche Sicherheit
- Setzen Sie Elektrowerkzeuge nicht Regen oder nassen Bedingungen aus. Wasser, das in ein Elektrowerkzeug eindringt, erhöht das Risiko eines elektrischen Schlags. - Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel nie- mals zum Tragen, Ziehen oder Abziehen des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. - Page 8 von Elektrowerkzeugen, die den Schalter eingeschaltet haben, führt zu Unfällen. - Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder ein Schlüssel, der an einem rotierenden Teil des Elektrowerkzeugs befestigt bleibt, kann zu Verletzungen führen. - Überdehnen Sie sich nicht.
-
Page 9: Wartung
oder diesen Anweisungen nicht vertraut sind, das Elektrowerkzeug nicht bedienen. Elektrowerkzeuge sind in den Händen ungeschulter Benutzer gefährlich. -Warten Sie Elektrowerkzeuge. Überprüfen Sie auf Fehlstellungen oder Verklemmen von beweglichen Teilen, Bruch von Teilen und jede andere Bedingung, die den Betrieb des Elektrowerkzeugs beeinträchtigen könnte. - Page 10 IMPACT DRILL KITS 52 PCS RS-0006...
-
Page 11: Technical Specifications
TECHNICAL SPECIFICATIONS model RS-0006 Item package quantity Total weight 3.54Kg Chuck Type 13mm key chuck Chuck capacity 1.5 To 13mm Power 750W Voltage 220-240V Frequency 50-60Hz No-load Speed 0-2700RPM Impact drill 2211X Max Capacity in wood 25mm Max Capacity in steel... - Page 12 twist drill Ф8mm Wood flat drill 45# Carbon Ф12mm Wood flat drill 45# Carbon Ф16mm Wood flat drill 45# Carbon Ф20mm Masonry drill 45# Carbon Ф4mm Masonry drill 45# Carbon Ф5mm Masonry drill 45# Carbon Ф6mm Masonry drill 45# Carbon Ф8mm Masonry drill 45# Carbon...
-
Page 13: Part List
Bits 25mm CR.VPH3 25mm Fastener box 110mm×74mm×23mm Expansion Tube Ф5 mm 10PCS Expansion Tube Ф6 mm 10PCS Accessory Expansion Tube Ф8 mm 10PCS SCREW 10PCS Ф5×25 SCREW 10PCS Ф4×20 SCREW 10PCS Ф3×16 supplied in PART LIST Knob for drilling hammer drilling Chuck Depth gauge Housing... -
Page 14: General Power Tool Safety Warnings
GENERAL POWER TOOL SAFETY WARNINGS WARNING! - Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and or serious injury. - Save all warnings and instructions for future reference. - The term “power tool”... -
Page 15: Personal Safety
of electric shock. - If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock. - Use of power supply via an RCD with a rated residual current of 30mA or less is always recommended. - Page 16 POWER TOOL USE AND CARE - Don’t force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. - Don’t use the power tool if the switch doesn’t turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.
-
Page 17: Functional Description
FUNCTIONAL DESCRIPTION CAUTION: Always be sure that the tool is switched off and unplugged before adjusting or checking function on the tool. Before plugging in the tool, always check to see that the switch trigger actuates properly and returns to the “OFF” position when released. Switch can be locked in “ON”... -
Page 18: Installing Auxiliary Handle
This tool has two drill mode. One is drill mode, the other is hammer mode. When drilling in wood metal, ceramics and plastics and for the screw-driver function, select drill mode, push block to [ ] position. When drilling in cement or stone, select hammer mode, push block to [ ] position. -
Page 19: Depth Gauge
To install the bit, place it in the chuck as far as it will go. Tighten the chuck by hand. Place the chuck key in each of the three holes and tighten clockwise. Be sure to tighten all three chuck holes evenly. To remove the bit, turn the chuck key counterclockwise in just one hole, then loosen the chuck by hand. -
Page 20: Operation
NOTE: The depth gauge cannot be used at the position where the depth gauge strikes against the tool body. OPERATION DRILLING OPERATION DRILLING IN WOOD For maximum performance, use wood bits for wood drilling. Selector to drill mode. Secure the workpiece to prevent it from turning when drilling. Begin drilling at a very low speed to prevent the bit from slipping off the starting point. -
Page 21: Maintenance
hole breakthrough. Hold the tool firmly and exert care when the bit begins to break through the workpiece. Always secure small workpieces in a vise or similar hold-down device. Avoid drilling in material that you suspect contains hidden nails or other things that may cause the bit to bind or break. - Page 24 www.ronixtools.com...
