Summary of Contents for Ronix RS-0007

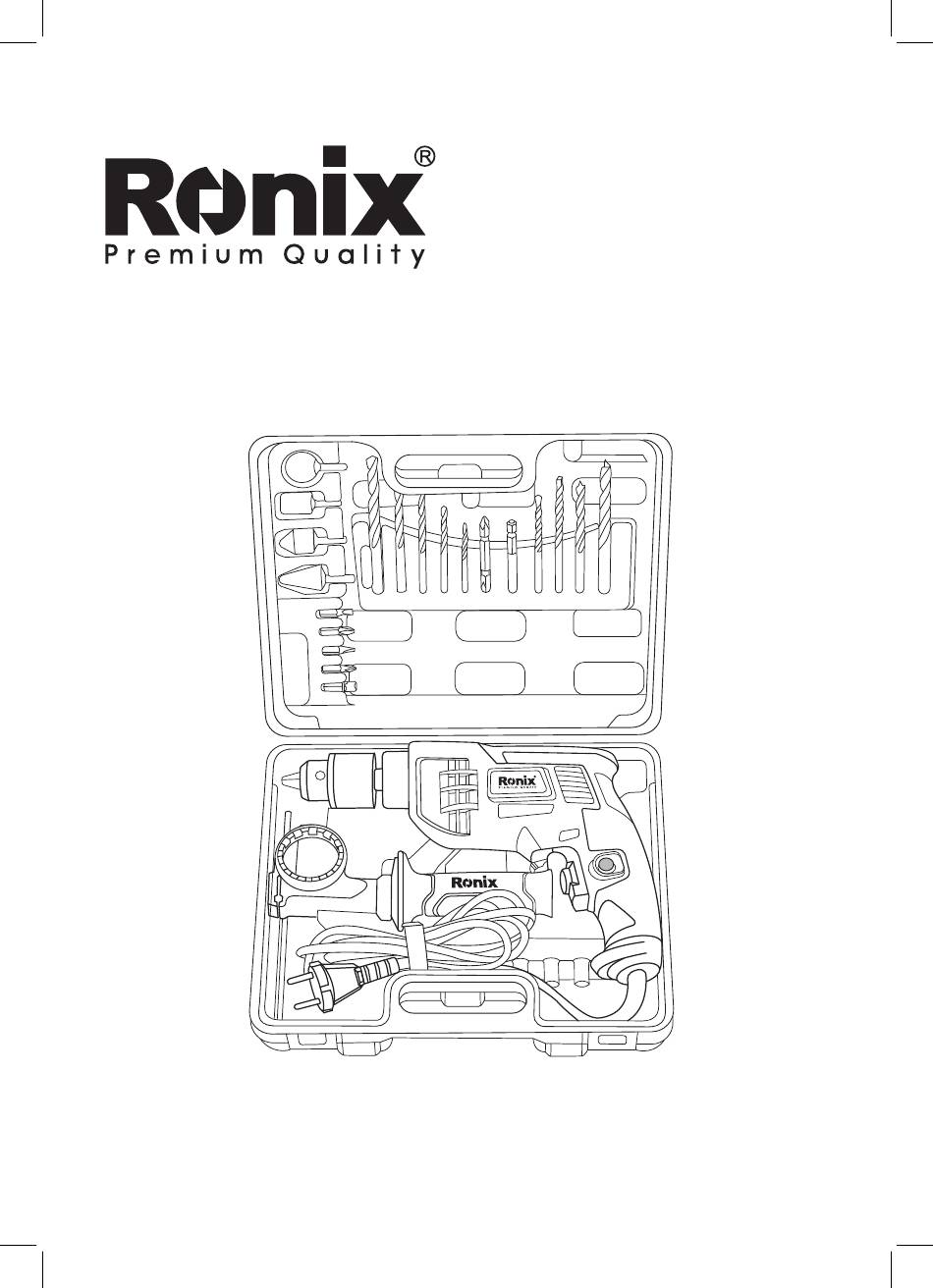

- Page 1 SCHLAGBOHRMASCHINEN-SETS 29 STK RS-0007 www.ronixtools.com...
-
Page 3: Technische Daten
TECHNISCHE DATEN Modell RS-0007 Verpackungsmenge Gesamtgewicht 2.908kg Bohrfuttertyp 13mm Zahnkranzbohrfutter Bohrfutterkapazität 1.5 bis 13mm Leistung 750W Spannung 220-240V Frequenz 50-60Hz Leerlaufdrehzahl 0-2700U/min Maximale Kapazität in Holz 25mm Maximale Kapazität in Stahl 13 mm Maximale Kapazität in Beton 13mm Kabellänge Gewicht 1.73kg... - Page 4 Holzbohrer Ф6 mm Kohlenstoffstahl Holzbohrer Ф8 mm Kohlenstoffstahl Leistung Bits PH2×SL6×65 mm Kohlenstoffstahl Bit ADA CR-V Ф25 mm Bit ADA CR-V Ф60mm CR.V sl4 25 mm CR.V sl5 25 mm CR.VPH1 25 mm CR.VPH2 25 mm 1/4" Steckschlüssel Ф5 mm Zubehör 1/4"...
-
Page 5: Allgemeine Sicherheitswarnungen Für Elektrowerkzeuge
GERÄTEKOMPONENTEN knopf für Hammerbohren Bohrfutter Tiefenanschlag Drehrichtungsschalter Drehzahlregler Gehäuse Arretierungsknopf Schalterabzug Seitenhandgriff SchutzKabel ALLGEMEINE SICHERHEITSWARNUNGEN FÜR ELEKTROWERKZEUGE WARNUNG! - Lesen Sie alle Sicherheitswarnungen und alle Anweisungen. Das Nichtbeachten der Warnungen und Anweisungen kann zu elektrischem Schlag, Feuer und/oder schweren Verletzungen führen. - Bewahren Sie alle Warnungen und Anweisungen für die Zukunft auf. -
Page 6: Sicherheit Am Arbeitsplatz
SICHERHEIT AM ARBEITSPLATZ - Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Umgebungen, wie in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. - Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrowerkzeug benutzen. -
Page 7: Persönliche Sicherheit
verringert das Risiko eines elektrischen Schlags. - Die Verwendung einer Stromversorgung über einen RCD mit einem Nennfehlerstrom von 30mA oder weniger wird immer empfohlen. PERSÖNLICHE SICHERHEIT - Bleiben Sie aufmerksam, achten Sie darauf, was Sie tun, und verwenden Sie gesunden Menschenverstand beim Bedienen eines Elektrowerkzeugs. Verwenden Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. - Page 8 beweglichen Teilen erfasst werden. - Wenn Vorrichtungen zum Anschluss von Staubabsaug und sammelanlagen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung von Staubabsaugung kann staubbedingte Gefahren verringern. VERWENDUNG UND PFLEGE VON ELEKTROWERKZEUGEN - Erzwingen Sie das Elektrowerkzeug nicht. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung.
-
Page 9: Wartung
Schneidwerkzeuge mit scharfen Schneidkanten neigen weniger dazu, sich zu verklemmen und sind leichter zu kontrollieren. - Verwenden Sie das Elektrowerkzeug, Zubehör und Werkzeugbits usw. gemäß den Anweisungen unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeit. Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. - Page 10 IMPACT DRILL KITS 29 PCS RS-0007...
-
Page 11: Technical Specifications
TECHNICAL SPECIFICATIONS model RS-0007 Item package quantity Total weight 2.908kg Chuck Type 13mm key chuck Chuck capacity 1.5 To 13mm Power 750W Voltage 220-240V Frequency 50-60Hz No-load Speed 0-2700RPM Impact drill 2211X Max Capacity in wood 25mm Max Capacity in steel... - Page 12 45# carbon Wood drill Ф6 mm steel 45# carbon Wood drill Ф8 mm steel 45# carbon PH2×SL6×65 Power bits steel Bit ADA CR-V Ф25 mm Bit ADA CR-V Ф60mm CR.V sl4 25 mm CR.V sl5 25 mm CR.VPH1 25 mm CR.VPH2 25 mm 1/4"...
-
Page 13: Part List
PART LIST Knob for drilling hammer drilling Chuck Depth gauge Housing Rotation Lock-on button direction switch Speed dial Side handle Switch trigger Sheath Cable GENERAL POWER TOOL SAFETY WARNINGS WARNING! - Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and or serious injury. -
Page 14: Electric Safety
- Don’t operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. - Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. - Page 15 tention while operating power tools may result in serious personal injury. - Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.
-
Page 16: Functional Description
- Store idle power tools out of the reach of children and don’t allow persons unfamiliar with power tool or these instructions to operate the power tool. Power tools are dangerous in the hand s of untrained users. - Maintain power tools. Check for misalignment or binding of moving parts, breakage o parts and any other condition that may affect the power tool’s operation. -
Page 17: Speed Change
to stop. For continuous operation, pull the switch trigger and then push in the lock-on button. To stop the tool from the locked position, pull the switch trigger fully, then release it. SPEED CHANGE To change the speed, rotate the speed dial to the “-” position for low speed or the “+”... -
Page 18: Installing Auxiliary Handle
INSTALLING AUXILIARY HANDLE Always use the auxiliary handle to ensure operating safety. Install the auxiliary handle on the tool barrel. Then tighten the handle by turning clockwise at the desired position. It may be swung 360° so as to be secured at any position. -
Page 19: Depth Gauge
DEPTH GAUGE 1- Depth gauge The depth gauge is convenient for drilling holes of uniform depth. Loosen the auxiliary handle and adjust the depth gauge to the desired depth. After adjusting, tighten the auxiliary handle. NOTE: The depth gauge cannot be used at the position where the depth gauge strikes against the tool body. -
Page 20: Maintenance
Selector to drill mode. To prevent the bit from slipping when starting a hole, make an indentation with a center-punch and hammer at the point to be drilled. Place the point of the bit in the indentation and start drilling. Use a cutting lubricant when drilling metals. - Page 24 www.ronixtools.com...
