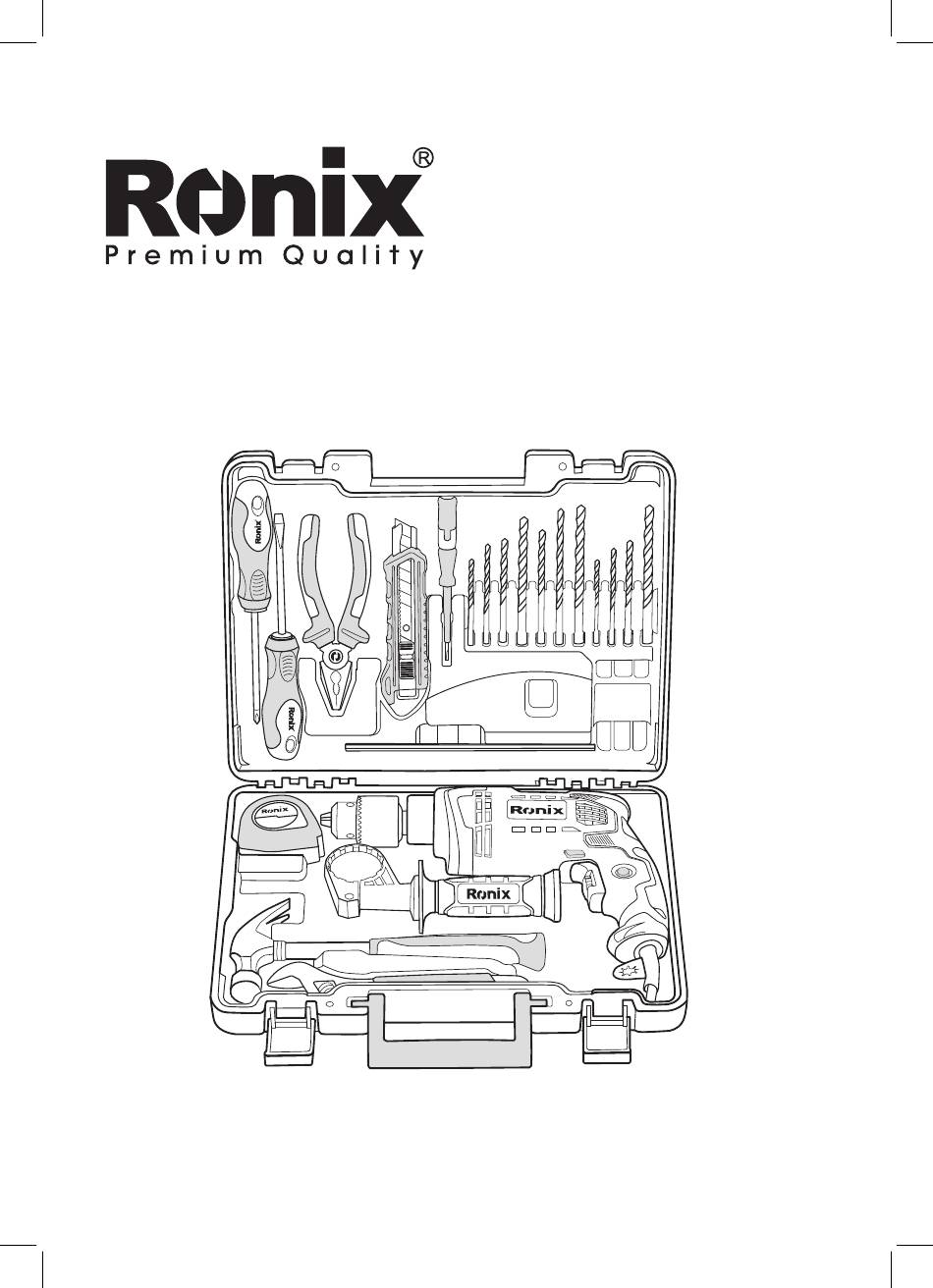

- Page 1 SCHLAGBOHRER - SET -22TEILIG RS - 0001 www.ronixtools.com...
-
Page 3: Spezifikationen
SPEZIFIKATIONEN Modell RS-0001 Leistung 650W Voltzahl 220-240V Frequenz 50-60Hz Leerlaufgeschwindigkeit 0-2800U / min Futtertyp Zahnkranzbohrfutter Futtergröße 13mm Maximale Kapazität in Holz 25mm Maximale Kapazität in Stahl 13mm Maximale Kapazität in Beton 13mm Gewicht Lieferumfang 1 Stk. Spannungsprüfer, 1 Stk. Maßband (3m),1 Stk. - Page 4 WERKZEUGTEILE Umschalter für Hammerbohren/Bohren Zahnkranzbohrfutter Drehrichtungsschalter Tiefenanschlag Verriegelungsschalter Zusatzhandgriff Betriebsschalter mit Geschwindigkeitsregler-Rad ALLGEMEINE SICHERHEITSANWEISUNGEN FÜR ELEKTROWERKZEUGE WARNUNG! - Lesen Sie alle Sicherheitswarnungen und alle Anweisungen sorgfältig durch! Das Nichtbefolgen der Warnungen und Anweisungen kann zu elektrischem Schlag, Feuer und/oder schweren Verletzungen führen. - Bewahren Sie alle Warnungen und Anweisungen für zukünftige Referenzen auf.
-
Page 5: Work Area Safety
WORK AREA SAFETY - Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordentliche oder dunkle Bereiche fördern Unfälle. Betreiben Sie keine Elektrowerkzeuge in explosionsgefährdeten Atmosphären, wie in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder Dämpfe entzünden können. -
Page 6: Persönliche Sicherheit
PERSÖNLICHE SICHERHEIT - Bleiben Sie wachsam, beobachten Sie, was Sie tun, und verwenden Sie den gesunden Menschenverstand beim Bedienen eines Elektrowerkzeugs. Verwenden Sie ein Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Bedienen von Elektrowerkzeugen kann zu schweren Verletzungen führen. - Page 7 VERWENDUNG UND PFLEGE VON ELEKTROWERKZEUGEN - Zwingen Sie das Elektrowerkzeug nicht. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer in dem Tempo, für das es konzipiert wurde. - Verwenden Sie das Elektrowerkzeug nicht, wenn der Schalter es nicht ein- und ausschaltet., Eein Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden.
-
Page 8: Functional Description
warten, die ausschließlich identische Ersatzteile verwendet. Dadurch wird die Sicherheit des Elektrowerkzeugs gewährleistet. - Befolgen Sie die Anweisungen zur Schmierung und zum Wechsel von Zubehörteilen. - Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. SPEZIFISCHE SICHERHEITSVORSCHRIFTEN - Lassen Sie sich nicht von Komfort oder Vertrautheit mit dem Produkt (durch wiederholte Nutzung erlangt) dazu verleiten, die strikte Einhaltung der Sicherheitsregeln für den Schlagbohrer zu vernachlässigen. - Page 9 Minuten ohne Last laufen. Überprüfen Sie danach den Betrieb, indem Sie den Schalter loslassen. Wenn das Werkzeug nicht ordnungsgemäß funktioniert, lassen Sie es bitte im nächsten RONIX-SERVICE-Zen- trum reparieren. Um die Sicherheit und Zuverlässigkeit des Produkts zu gewährleisten, sollten Reparaturen, Inspektionen, der Austausch von Kohlebürsten oder andere Wartungsarbeiten ausschließlich von autori-...
- Page 10 IMPACT DRILL KIT - 22 PCS RS - 0001...
-
Page 11: Specifications
SPECIFICATIONS Model RS-0001 Power 650W Voltage 220-240V Frequency 50-60Hz No-Load Speed 0-2800 RPM Chuck Type Keyed Chuck Size 13mm Max Capacity In Wood 25mm Max Capacity In Steel 13mm Max Capacity In Concrete 13mm Weight Supplied In Electroprobe, Measuring tape(3m), Utility knife, Combination pliers 6", Hammer(24×23mm),... -
Page 12: Parts List
PARTS LIST Keyed Switch for Hammer Driling/Driling Drill Chuck Depth Guide Direction Swith Locking Button Operating Switch With Speed Regulator Wheel Side Grip GENERAL POWER TOOL SAFETY WARNINGS WARNING! - Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and or serious injury. -
Page 13: Electric Safety
ELECTRIC SAFETY - Power tool plugs must match the outlet. Never modify the plug in any way. Don’t use any adaptor plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. - Avoid body contact with earthed or grounded surfaces such as pipe, radiators, ranges and refrigerators. - Page 14 - Don’t overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. - Dress properly. Don’t wear loose clothing or jewelry. Keep your hair, clothing, and gloves away from moving parts. Loose cloths, jewelry or long hair can be caught in moving parts.
-
Page 15: Specific Safety Rules
SERVICE - Have your power tool serviced by qualified repair person using only identical replacement parts. This will ensure that the safety of power tool is maintained. - Follow instruction for lubricating and changing accessories. - Keep handles dry, clean and free from oil and grease. SPECIFIC SAFETY RULES Don’t let comfort or familiarity with product (gained from repeated use) replace strict adherence to impact drill safety rules. -
Page 16: Side Handle
hand. Place the chuck key in each of the three holes and tighten clockwise. Be sure to tighten all three chuck holes evenly. 2) To remove the bit, turn the chuck key counterclockwise in just one hole, then loosen the chuck by hand. 3) After using the chuck key, be sure to return to the original position. - Page 17 SWITCH ACTION 1) To start the tool, simply pull the switch trigger. Tool speed is increased by increasing pressure on the switch trigger. Release the switch trigger to stop. 2) For continuous operation, pull the switch trigger and then push in the lock button.
- Page 18 After replacing brushes, running tool with no load for about 10 minutes. Then check the tool while running, when releasing the switch trigger. If the tool is not working well, ask nearest RONIX SERVICE after sales center for repair. To maintain product safety and reliability, repairs, carbon brushes...
- Page 20 www.ronixtools.com...
