Nadoli DS613648S-SC Instruction Manual

36'' x 48'' rectangular sliding shower door
Hide thumbs

Advertisement

Table of Contents

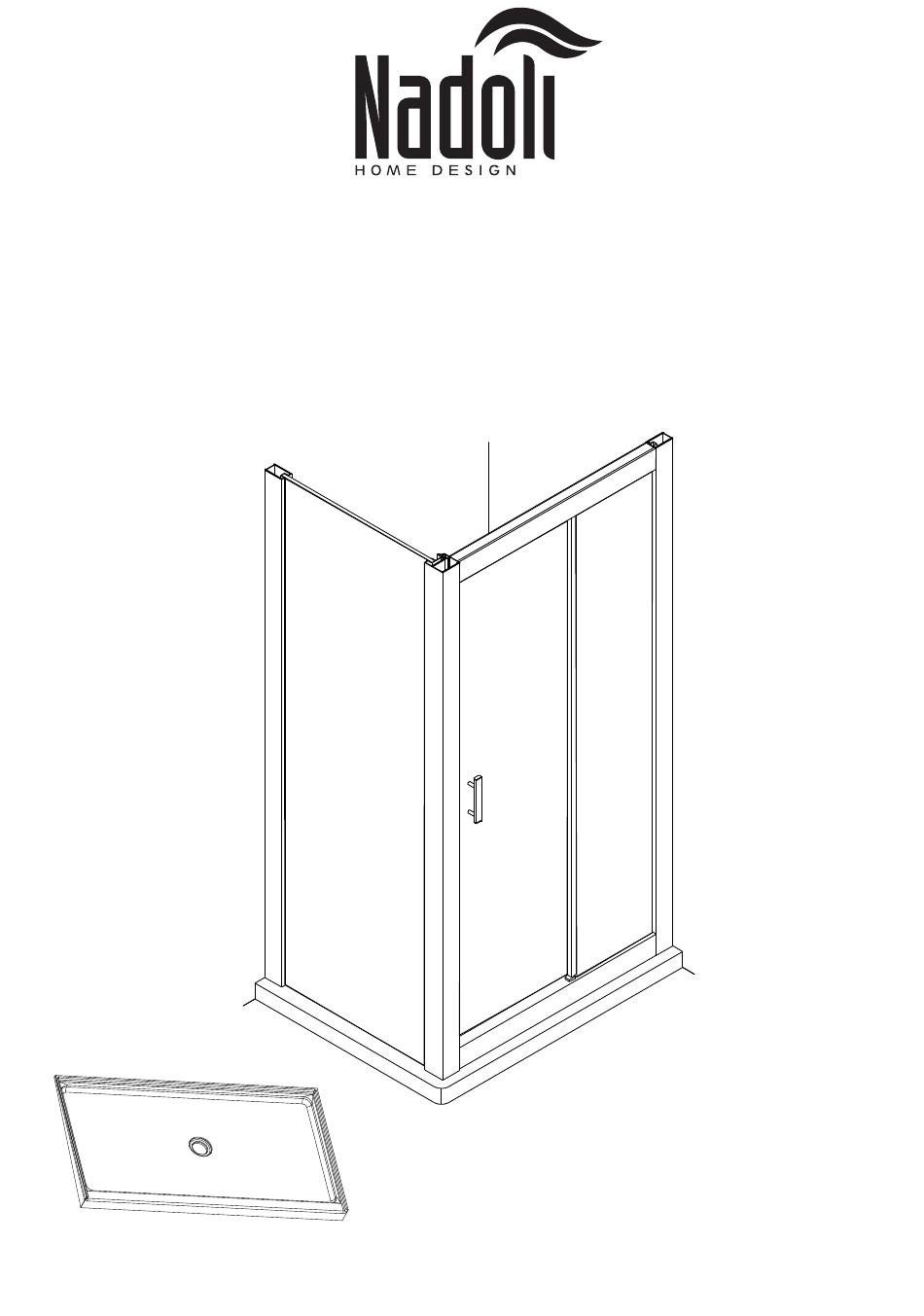

DS613648S-SC Instruction Manual
Plan d'installation DS613648S-SC
36'' x 48'' Rectangular sliding shower door
Douche rectangulaire coulissante 36" x 48"
Shower base (Not included)
Base de douche (Non inclus)
10/21/14 Rev.A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DS613648S-SC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Nadoli DS613648S-SC

Summary of Contents for Nadoli DS613648S-SC

  • Page 1 DS613648S-SC Instruction Manual Plan d'installation DS613648S-SC 36'' x 48'' Rectangular sliding shower door Douche rectangulaire coulissante 36" x 48" Shower base (Not included) Base de douche (Non inclus) 10/21/14 Rev.A...
  • Page 2 General Information Informations générales Please inspect the product immediately upon receipt for transit damage,to make sure there is no defect, broken or missing part. Damage reported later cannot be accepted. Please handle product carefully to avoid shocks, particularly on side and edges. *Prière de bien inspecter le produit dès la réception pour s’assurer qu’il n’a aucun défaut, bris ou pièces manquantes.
  • Page 3 48"(1219mm) 1-1/8"(30mm) 1-1/8"(30mm) 19-5/8"(500mm) 46-1/4"(1174mm) DS613648S-SC 1. Dimension description 1. Description des dimensions a. Dimension of shower base a. Dimension de la base de douche 48" x 36" x 2"(1219mm x 914mm x 52mm) 48" x 36" x 2"(1219mm x 914mm x 52mm) b.
  • Page 4 Assembly Drawing / Dessin d'assemblage Required Parts / Dessin d'assemblage Quantity Quantity Factory No. Description Factory No. Description Numéro Quantité Numéro Quantité Numéro d'usine Description Numéro d'usine Description Wall Plugs Handle Set CS-1 BT-6 Cheville J o int de poignée BT-B-Wall Post Top Rollers BT-7...
  • Page 5 Installation Steps: / Étapes d'installation: Step 1 / Étape 1 a. When using the level, ensure that the studs(2,17) are placed perpendicular to horizon plane and mark the outside edge. Mark with a pencil the screw holes that are inside the stud. *Lors de l’utilisation du niveau, s’assurer que les montants(2,17) sont placée perpendiculairement au plan de l'horizon puis marquez le bord extérieur.
  • Page 6 Step 3 / Étape 3 Tighten with M4X35 screw Utilisez les vis M4X35 pour fixer les panneaux. Step 4 / Étape 4 Combine 36” and 48” panel Combinez le panneau de 36’’ et celui de 48 ‘’. Tighten with M4X10 screw Utilisez les vis M4X10 pour fixer les panneaux.
  • Page 7 Step 5 / Étape 5 Install the door in the (a) and (b) pieces that is attached to the wall. Poser la porte dans la pièce (a) et la pièce (b) qui est fixée au mur. Step 6 / Étape 6 Put the top wheel into the rail.
  • Page 8 Step 7 / Étape 7 Install the water deflector and handle set. Installer le déflecteur d’eau et l’ensemble de poignée. Step 8 / Étape 8 Adjust sliding door with screws on the upper part of the assembly of wheels. Adjust so that the sliding door is parallel to the fixed panels. Note: Be careful not to over tighten the top wheels to prevent the bottom wheels from breaking.
  • Page 9 Step 9 / Étape 9 Ø3.2mm Tighten wall and door frame with screws M4X10. Solidifiez le mur et le cadrage de porte avec les vis M4X10. M4x10 Step 10 / Étape 10 * Apply silicone to seal all exterior joints of the shower. Wait 24 hours after the application of silicone to use your shower.
  • Page 10 Shower Base Installation Manual Base de douche Manuel d'installation This indentation is designed to ensure the water goes back to the shower base, towards the drain. Cette fente est conçue pour permettre à l'eau de retourner vers l'intérieur de la base de douche, vers le drain. Rev.June 15,2018...
  • Page 11 IMPORTANT / IMPORTANT 1.Read this manual carefully and completely before proceeding. * Lisez attentivement ce manuel au complet avant de continuer. 2.It is recommended that you wear safety glasses at all times during the installation * Il est recommandé de porter des lunettes de sécurité en tout temps lors de l'installation 3.Prior to installation of base, all framing and plumbing work must be completed in accordance with this instruction sheet.For renovation work, existing shower surfaces must be removed to accommodate framing requirements.
  • Page 12 BS-RD3601 BS-RD533601 6˝(152mm) 5˝(127mm) 6˝(152mm) 4-3/4˝(122mm) BS-RD3603 BS-RD3802 6˝(152mm) 3-1/4˝(80mm) 5˝(127mm) 2˝(55mm)
  • Page 13 BS-NA3801 BS-NA3803 6˝(152mm) 6˝(152mm) 5˝(127mm) 5˝(127mm) BS-RD4001 BS-RD4003 6˝(152mm) 6˝(152mm) 5˝(127mm) 5˝(127mm)
  • Page 14 BS-RT3442L (2LIPS) BS-RT3442R (2LIPS) 3-5/16˝(85mm) 3-5/16˝(85mm) 2-5/16˝(60mm) 2-5/16˝(60mm) BS-RT3434 BS-RT3648-W3 3-3/8˝(85mm) 3-1/8˝(80mm) 2-1/2˝(60mm) 2-1/2˝(55mm)
  • Page 15 BS-RT3636W3 BS-RT3636W2 3-1/8˝ 80mm） 3-1/8˝ 80mm） 2-1/2˝ 55mm） 2-1/2˝ 55mm） BS-RT3648R (2LIPS) BS-RT3648L (2LIPS) 3-3/8˝(85mm) 3-3/8˝(85mm) 2-3/4˝(60mm) 2-3/4˝(60mm)
  • Page 16 BS-RT503260L (W/3LIPS) BS-RT503260R (W/3LIPS) BS-RT503236L BS-RT503236R...
  • Page 17 BS-RT503248R BS-RT503248L BS-RT533660R BS-RT533660L...
  • Page 18 BS-RT513260R BS-RT513260L BS-RT513260W3 BS-RT3660W3...
  • Page 19 BS-RT3660L BS-RT3660R...
  • Page 20 PROTECTION BASE / BASE PROTECTION Enlever la péllicule de plastique protectrice Remove protective plastic film if there have a film Si vous faites l'installation d'une modèle en coin, svp suivre les instructions de la section 2. If you are proceeding with the installation of a corner model, please follow instructions in section 2. Si vous faites l'installation d'un modèle rectangulaire, svp suivre les instructions de la section 3.
  • Page 21 SUITE / CONTINUED Mortier Mortar INSTALLATION BASE / BASE INSTALLATION FORET 1/8" 1/8" DRILL BIT...
  • Page 22 SUITE / CONTINUED ref.:j 20~30mm ATTENTION ! Attendre 24h avant d'installer votre porte de douche, afin de permettre au mortier et à la finition de sécher complètement. WARNING ! Wait 24h before proceeding with the installa-tion of the shower door. This will ensure that the finish and mortar is dry.
  • Page 23 SUITE / CONTINUED VUE SECTIONNELLE / SIDE SECTION VIEW...
  • Page 24 INSTALLATION BASE / BASE INSTALLATION Enlever la péllicule de plastique protectrice Remove protective plastic film SUITE / CONTINUED 90° 90°...
  • Page 25 SUITE / CONTINUED SUITE / CONTINUED FORET 1/8" 1 8 DRILL BIT...
  • Page 26 SUITE / CONTINUED Mortar FLOOR/PLANCHER Base / Base Pellicule / Film Mor?er / Mortar FLOOR/PLANCHER SUITE / CONTINUED IMPORTANT VUE SECTIONNELLE / SIDE SECTION VIEW...
  • Page 27 SUITE / CONTINUED 20~30mm ATTENTION ! Attendre 24h avant d'installer votre porte de douche, afin de permettre au mortier et à la finition de sécher complètement. WARNING ! Wait 24h before proceeding with the installa-tion of the shower door. This will ensure that the finish and mortar Céramiques Tiles...

  • Page 28: Garantie

    GARANTIE Votre base de douche Bain Dépôt est garantie contre tout défauts de fabrication à partir de la date de la livraison. Cette garantie de un (1) an couvre la structure de fibre de verre ( 1 an ) et la finition d’acrylique ( 1 an ). Cette garantie s’adresse seulement au propriétaire original.

  • Page 29: Warranty

    WARRANTY Your Bath Depot shower base is guaranteed against any manufacturing defect from the date of delivery. This guarantee covers the fiberglass structure for a duration of one (1) year, the acrylic finish for one (1) year. This guarantee applies to the original owner. It covers parts for the first year. This guarantee does not cover travel expenses or installation fees, nor does it cover desinstallation fees of transportation.
