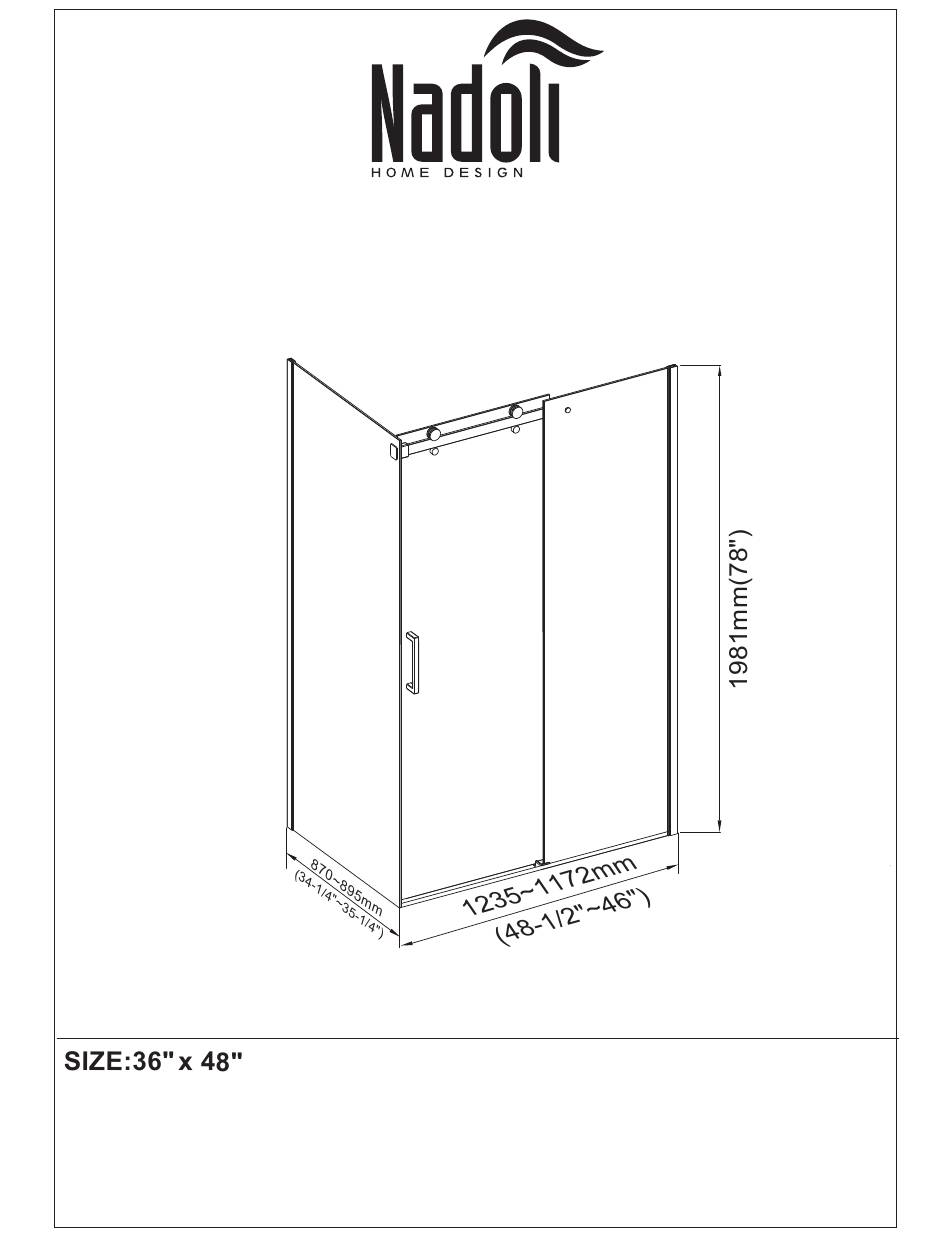

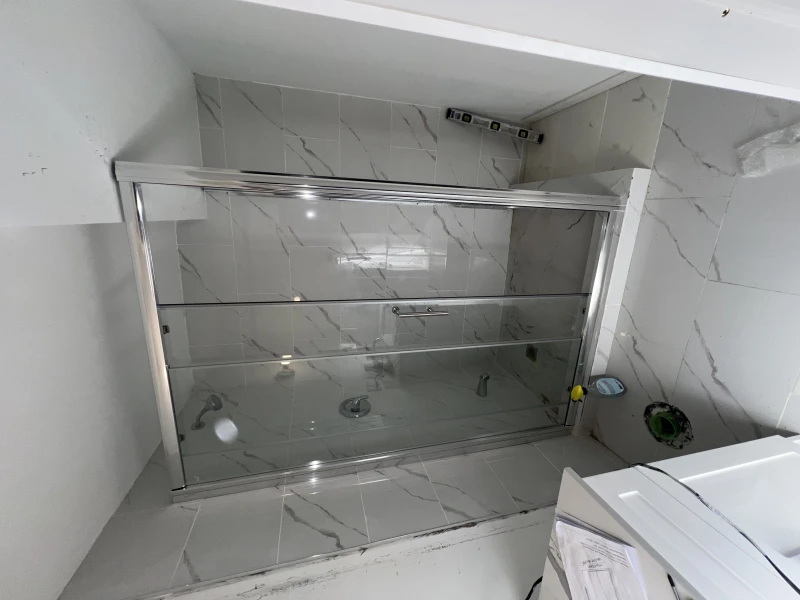

- Page 1 DSR543648C-CL 48" x 36" Rolling Rectangular Sliding Shower Door Dimension of shower door: (870~895) x (1235~1172) x 1981mm(H) / (34-1/4"~35-1/4") x (48-1/2"~46") x 78"(H) Profile adjustment: +25mm/1" Rail adjustment :-80mm/3-1/8" Rev.DEC 16,2020...
- Page 2 General Information * Informations générales Please inspect the product immediately upon receipt for transit damage,missing packs/parts or manufacturing fault.Damage reported later cannot be accepted.Please handle the product with care avoiding knocks and shock loading to all sides and edges of the glass * Prière de bien inspecter le produit dès la réception pour s’assurer qu’il n’a aucun défaut, bris ou pièces manquantes.
- Page 3 Assembly Drawing / Dessin d'assemblage [24] [17] [18] [ 19 ] [25] [20] [21] [28] [22] [25A] [23] [20B] [27] [26] [10] [20A] [29] [11] Item no.in exploded Item no.in exploded Description Description Q’TY Q’TY (numéro d'items (numéro d'items (Quantité) (Description) (Description) dans la vue exposée)
- Page 4 Installation Steps: *Étapes d'installation: Step 1 / Étape 1 Roller holes Door handle holes Trous des roulettes Trous de poignée de porte Trim if necessary Trous de poignée de porte INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE INTERIOR SHOWER SIDE TOP VIEW INTÉRIEUR DE LA DOUCHE...
- Page 5 Step 3 / Étape 3 INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE TOP VIEW VUE DU HAUT Make sure your measurements are correct and that they match the base and door before you drill the holes Assurez-vous que vos mesures correspondent à...
- Page 6 Step 5 / Étape 5 cut the rail according to the actual measurement couper le rail selon la mesure réelle Step 6 / Étape 6 Cover the teeth of the pliers to avoid scratching the metal. Adjust using both sizes and Couvrir les dents de la pince combinations of clear setting pour ne pas rayer le métal.
- Page 7 Step 7 / Étape 7 3.2mm NFÉRIEUR Step 8 / Étape 8 Note: this screw should face the inside of the shower *Remarque: Cette vis doit faire face à l'intérieur de la douche. INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE INTERIOR SHOWER SIDE Adjust using both sizes and...
- Page 8 cut the rail according to Step 9 / Étape 9 the actual measurement couper le rail selon la mesure réelle Screw M4x35 *Vis m4x35 fixed panel *Panneau fixe fixed panel *Panneau fixe fixed panel *Panneau fixe fixed panel *Panneau fixe Step 10 / Étape 10 INTERIOR SHOWER SIDE...
- Page 9 Step 11 / Étape 11 INSTALL THE DOOR PANEL INSTALLER LE PANNEAU DE PORTE SIDE VIEW VUE DU CÔTÉ INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE Step 12 / Étape 12 LEVEL THE DOOR PANEL AND ADJUST THE ROLLERS IF NECESSARY NIVELER LE PANNEAU DE PORTE AJUSTER LES ROULETTES SI NÉCESSAIRE Level the door panel by rotating the eccentric nut to raise or lower the roller.
- Page 10 Step 13 / Étape 13 INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE Do not forget the gaskets Ne pas oublier les joints Step 14 / Étape 14 INTERIOR SHOWER SIDE INTÉRIEUR DE LA DOUCHE TOP VIEW VUE DU HAUT...
- Page 11 Step 15 / Étape 15 Size for reference only La grandeur est inscrite pour référence seulement. INTERIOR SHOWER SIDE INTÉRIEUR 3.2mm DE LA DOUCHE Step 16 / Étape 16 cut the rail according to the actural measurment couper le rail selon la mesure réelle...
- Page 12 Step 17 / Étape 17 24 hours *24 heures Allow 24 hours for silicone to dry before use. *Attendez 24 heures pour que le silicone soit sec avant utilisation.
- Page 13 Shower Base Installation Manual Base de douche Manuel d'installation BS-RT3648L This indentation is designed to ensure the water goes back to the shower base, towards the drain.
- Page 14 IMPORTANT / IMPORTANT 1.Read this manual carefully and completely before proceeding. * Lisez attentivement ce manuel au complet avant de continuer. 2.It is recommended that you wear safety glasses at all times during the installation * Il est recommandé de porter des lunettes de sécurité en tout temps lors de l'installation 3.Prior to installation of base, all framing and plumbing work must be completed in accordance with this instruction sheet.For renovation work, existing shower surfaces must be removed to accommodate framing requirements.
- Page 15 INSTALLATION BASE / BASE INSTALLATION Enlever la péllicule de plastique protectrice Remove protective plastic film SUITE / CONTINUED 90° 90°...
- Page 16 SUITE / CONTINUED SUITE / CONTINUED FORET 1/8" 1 8 DRILL BIT...
- Page 17 SUITE / CONTINUED Mortar FLOOR/PLANCHER Base / Base Pellicule / Film Mor?er / Mortar FLOOR/PLANCHER SUITE / CONTINUED IMPORTANT VUE SECTIONNELLE / SIDE SECTION VIEW...
- Page 18 SUITE / CONTINUED 20~30mm ATTENTION ! Attendre 24h avant d'installer votre porte de douche, afin de permettre au mortier et à la finition de sécher complètement. WARNING ! Wait 24h before proceeding with the installa-tion of the shower door. This will ensure that the finish and mortar Céramiques Tiles...
-
Page 19: Limited Warranty
To whom does this warranty apply? NADOLI offers a 10-year limited warranty on shower bases and doors from the date of purchase, exclusive to the first buyer as long as he/she resides in the same property. The warranty is intended for residential and/or domestic use. -
Page 20: Garantie Limitée
À qui la garantie s’applique-t-elle? NADOLI offre une garantie limitée de 10 ans sur les bases et portes de douche, à partir de la date d’achat, au premier acheteur, tant et aussi longtemps qu’il réside la propriété. La garantie est destinée à un usage résidentiel et/ou domestique.
