Walker Edison Spencer BR6DDDR-T Assembly Instructions Manual

Walker Edison Spencer BR6DDDR-T Assembly Instructions Manual

6 drawer solid wood dresser
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, report damage, or request parts.
Copyright
2024
by Walker E dison F urniture Co., LLC. All rights reserved .
©

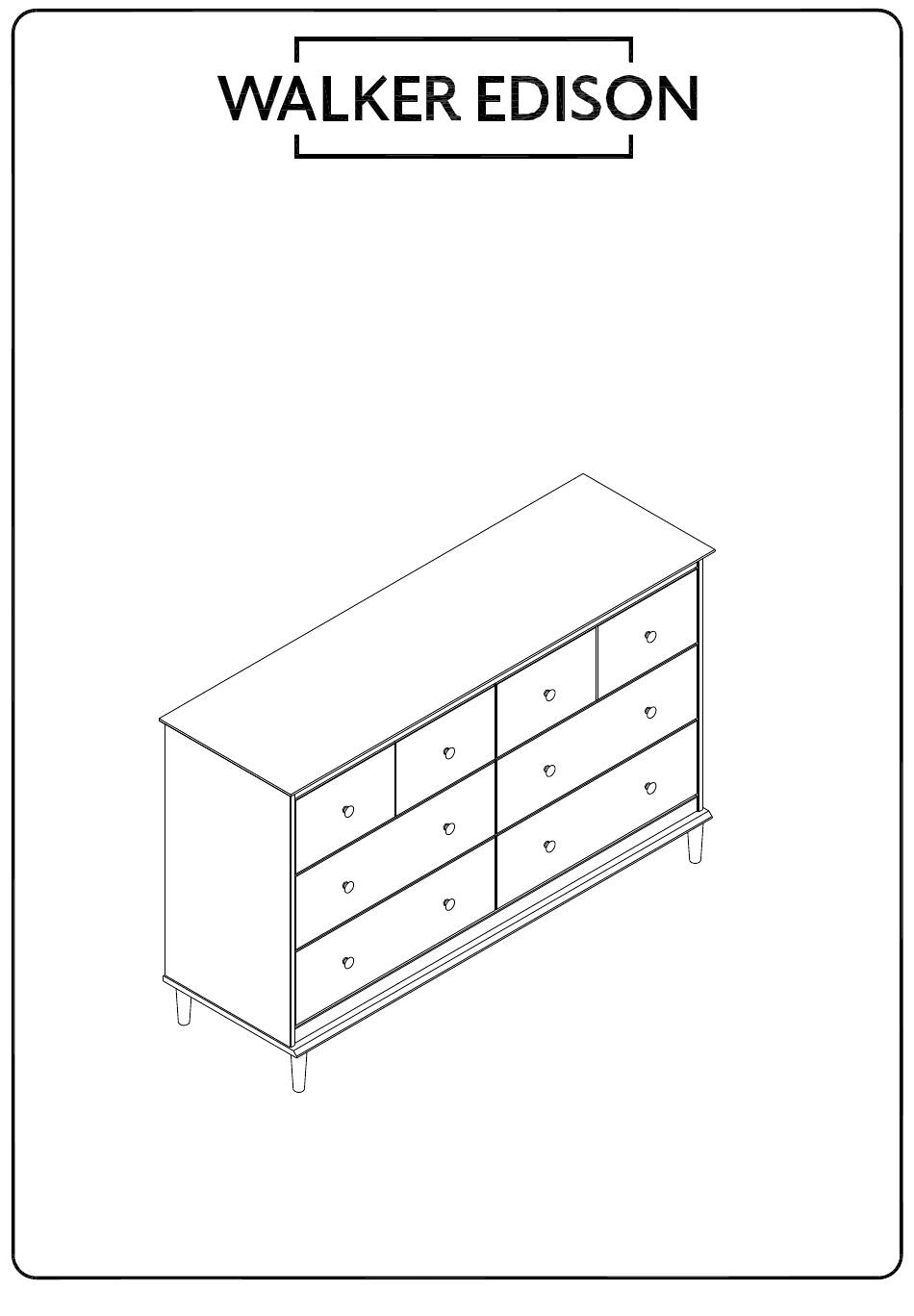

Spencer 6 - Drawer
Solid Wood Dresser
SKU# BR6DDDR-T
LOT:
AAYYWW-XXXX
TM
www.walkeredison.com
Revised 12/2024-V2
1
