Walker Edison Odette BR6DODDDR-T Assembly Instructions Manual
  1. Manuals
  2. Brands
  3. Walker Edison Manuals
  4. Indoor Furnishing
  5. Odette BR6DODDDR-T
  6. Assembly instructions manual

Walker Edison Odette BR6DODDDR-T Assembly Instructions Manual

Transitional farmhouse nightstand
Hide thumbs

Advertisement

Quick Links

Download this manual
BR6DODDDR-T
#
TM
Revised 15/11/2023 (F)
©
Copyright
by Walker Edison Furniture Co., LLC. All rights reserved.
2023
P.1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Odette BR6DODDDR-T and is the answer not in the manual?

Questions and answers

Related Manuals for Walker Edison Odette BR6DODDDR-T

Summary of Contents for Walker Edison Odette BR6DODDDR-T

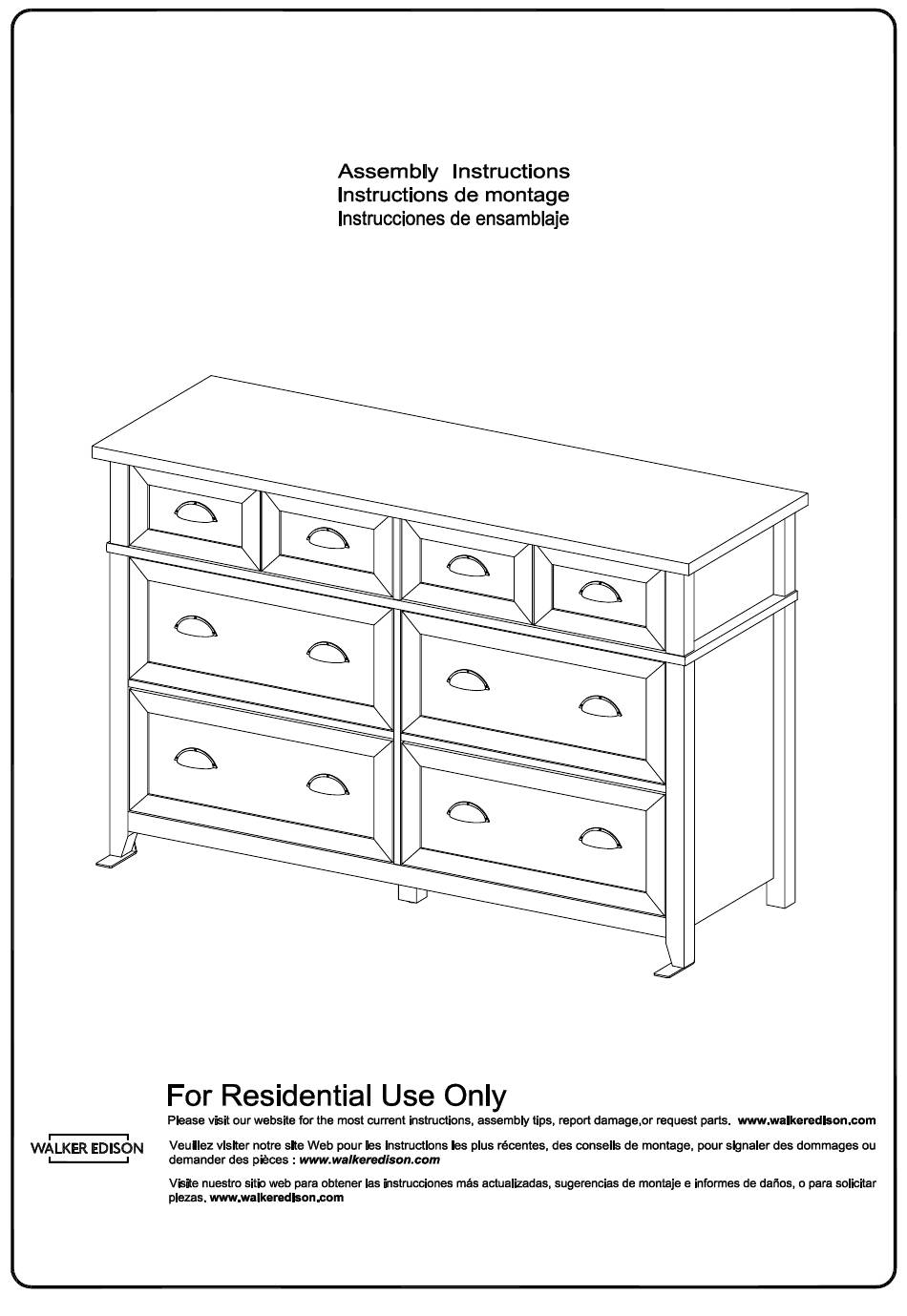

  • Page 1 BR6DODDDR-T Revised 15/11/2023 (F) © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023...

  • Page 2: General Assembly Guidelines

    A Phillips head screwdriver is required for the assembly of this product . V II . Power tools should not be used to assemble this product. V III . Drill may be needed for securing product to wall. (EN) © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023...
  • Page 3 V II . Des outils électriques ne doivent pas être utilisés pour monter ce produit. V III . Une perceuse peut être nécessaire pour fixer le produit au mur. (FR) © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023...
  • Page 4 No se deberán usar herramientas eléctricas en el ensamblaje de este producto. V III . Es probable que se necesite un taladro para asegurar el producto a la pared. (ESP) © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023...

  • Page 5: Parts List

    Parts List | Liste des pièces | Lista de piezas © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023...
  • Page 6 79 pcs Ø30mm Sticker Autocollant Pegatina 12 pcs Handle Poignée Mango 24 pcs Ø4x10mm Handle Bolt Boulon de poignée Perno de la manija 13 pcs Ø6x50mm Screw Tornillo © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023...
  • Page 7 Screw Tornillo Velcro strap Sangle en plastique Correa plástica Ø4x25mm Screw Tornillo Écrou Tuerca Ø4x12mm Screw Tornillo Ø6x30mm 12 pcs Wooden dowel Cheville en bois Clavija de madera © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023...
  • Page 8 Les quantités de matériel indiquées ci-dessus sont requises pour un montage adéquat. Du matériel supplémentaire peut aussi avoir été inclus. Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023...
  • Page 9 Inserte la clavija de madera (A) en la parte (21), luego fije el perno de leva (C) en la parte (1) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023...
  • Page 10 (29) y inserte la clavija de madera (B) en la parte (20), luego use el cierre de leva (E) para fijar el perno de leva (D) en la parte (20) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.10...
  • Page 11 (23), y luego use el cierre de leva (E) para fijar la parte (23) a la parte (22) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.11...
  • Page 12 Utilisez la Vis (K) pour fixer la pièce (8) dans les pièces (21,22) avec la clé hexagonale (N) conformément au schéma. (ESP) Use el tornillo (K) para fijar la parte (8) a las partes (21,22) con la llave hexagonal (N) según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.12...
  • Page 13 (5,6,12,13,14,15) con un destornillador de cabeza Philips. Use el tornillo (Y) para fijar la hierro (X) a la parte (13,15) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.13...
  • Page 14 (FR) Insérez la cheville en bois (A) dans les pièces (2,3,4,9,10,11) selon le schéma. (ESP) Inserte la clavija de madera (A) en las partes(2,3,4,9,10,11) según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.14...
  • Page 15 Extienda el miembro del cajón hasta el final, presione la palanca plástica de liberación del miembro del cajón hacia arriba y tire del miembro del cajón completamente hacia fuera. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.15...
  • Page 16 Use el cierre de leva (E) para fijar las partes (5,6) a la parte (2) y la parte (4), y luego use el tornillo (Q) para fijar el Miembro del armario (W) a las partes (2,4), con un destornillador de cabeza Philips como se muestra en el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.16...
  • Page 17 (ESP) Utilice el tornillo (Q) para fijar el Miembro del armario (W) a las partes (3) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.17...
  • Page 18 Use el cierre de leva (E) para fijar las partes (12,13) a la parte (9) y fijar las partes (14,15) a la parte (11), con un destornillador de cabeza Philips como se muestra en el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.18...
  • Page 19 (ESP) Utilice el tornillo (Q) para fijar el Miembro del armario (W) a las partes (9,11) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.19...
  • Page 20 (ESP) Utilice el tornillo (Q) para fijar el Miembro del armario(W) a la parte (10) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.20...
  • Page 21 Utilisez la Vis (K) pour fixer la pièce (21) dans les pièces (19) avec la clé hexagonale (N) conformément au schéma. (ESP) Use el tornillo (K) para fijar la parte (21) a las partes (19) con la llave hexagonal (N) según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.21...
  • Page 22 Utilisez la Vis (K) pour fixer la pièce(21,22) dans les pièces (10) avec la clé hexagonale (N) conformément au schéma. (ESP) Use el tornillo (K) para fijar la parte (21,22) a las partes (10) con la llave hexagonal (N) según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.22...
  • Page 23 (ESP) Use el cierre de leva (E) para fijar la parte (20) a las partes (13) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.23...
  • Page 24 (E) para fijar las partes (19,21,22,23) a las partes (12,13) con un destornillador de cabeza Philips como se muestra en el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.24...
  • Page 25 (ESP) Use el cierre de leva (E) para fijar las partes (20) a las partes (10) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.25...
  • Page 26 Fije las partes (14,15) en las partes (19,20,21,22,23), luego use el cierre de leva (E) para fijar la parte (14,15) a las partes (19,20,21,22,23) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.26...
  • Page 27 Step 19 (EN) Put part (18) as per diagram. (FR) Mettez la pièce (18) conformément au schéma. (ESP) Ponga la parte (18) según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.27...
  • Page 28 Utilisez la Vis (K) pour fixer la pièce(17) dans les pièces (2,3,4) avec la clé hexagonale (N) conformément au schéma. (ESP) Use el tornillo (K) para fijar la parte (17) a las partes (2,3,4) con la llave hexagonal (N) según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.28...
  • Page 29 Fixez le boulon à came (C) dans la pièce (17) avec un tournevis cruciforme conformément au schéma. (ESP) Asegure el perno de leva (C) en la parte (17) con un destornillador de cabeza Philips como se muestra en el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.29...
  • Page 30 Fije el perno (17) en las partes (9,10,11), luego use el cierre de leva (E) para fijar la parte (17) a las partes (9,10,11) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.30...
  • Page 31 Step 23 (EN) Put part (16) as per diagram. (FR) Mettez la pièce (16) conformément au schéma. (ESP) Ponga la parte (16) según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.31...
  • Page 32 Fije el perno (1) en las partes (2,3,4), luego use el cierre de leva (E) para fijar la parte (1) a las partes (2,3,4) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.32...
  • Page 33 (ESP) Use el tornillo (M) para fijar la cuña de plástico (L) a las partes (16,18) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.33...
  • Page 34 (J) para fijar la manija (H) y fijar el perno de leva (C) a la parte (27) con un destornillador de cabeza Philips como se muestra en el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.34...
  • Page 35 (J) para fijar la manija (H) y fijar el perno de leva (C) a la parte (7) con un destornillador de cabeza Philips como se muestra en el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.35...
  • Page 36 Use el tornillo (P) para fijar las partes (24,25) a la parte (26) y fijar las partes (30,31) a la parte (32) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.36...
  • Page 37 Step 29 (EN) Put part (28) as per diagram. (FR) Mettez la pièce (28) conformément au schéma. (ESP) Ponga la parte (28) según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.37...
  • Page 38 Fije la parte (29) en las partes(26,28), luego use el tornillo (P) para fijar la parte (29) a las partes (26,28) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.38...
  • Page 39 Use el cierre de leva (F) para fijar la parte (27) a las partes (24,25,29) y fijar la parte (7) a las partes (29,30,31) con un destornillador de cabeza Philips según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.39...
  • Page 40 Place sticker (G) cover the holes as per diagram. (FR) Placez l'autocollant (G) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (G) que cubre los agujeros según el diagrama . © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.40...
  • Page 41 (W). Saque el miembro del cajón (W) del miembro del armario (W) y, a continuación, vuelva a montar el cajón hasta que entre suavemente. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.41...
  • Page 42 Coloque la unidad ensamblada en el lugar deseado, si es necesario ajuste el nivelador de piso en la parte inferior de la pata de apoyo para nivelar la unidad. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.42...
  • Page 43 Use el tornillo (U) para fijar la correa de Velcro (R) en la parte (1) con un destornillador de cabeza Philips como se muestra en el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.43...
  • Page 44 (ESP) Con el tornillo (S), fije la correa de Velcro (R) y la tuerca (T) a la pared con un destornillador de cabeza Philips, según el diagrama. © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.44...

  • Page 45: Final Assembly

    Step 37 Final Assembly Walker Edison ® © Copyright by Walker Edison Furniture Co., LLC. All rights reserved. 2023 P.45...
