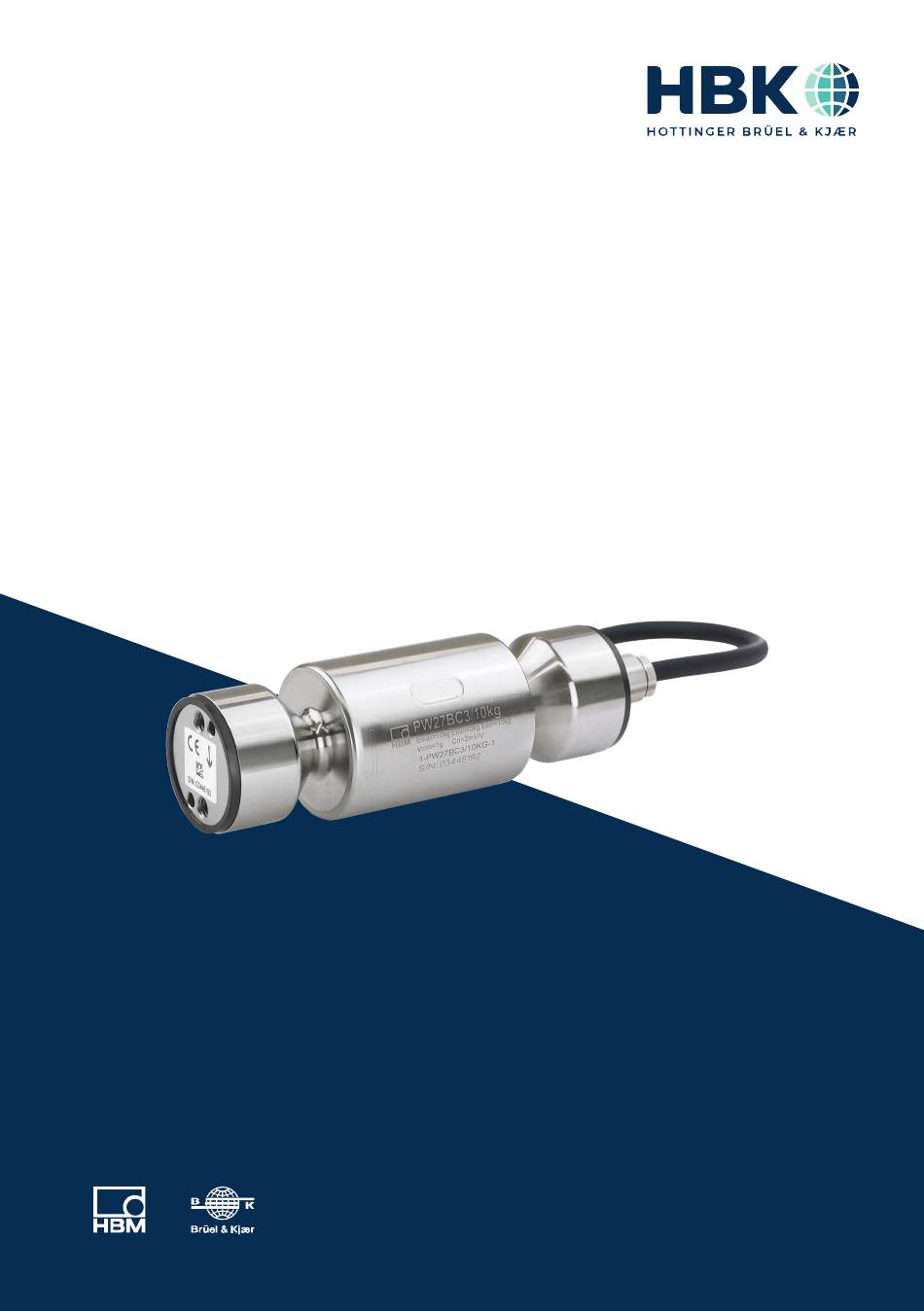

- Page 1 ENGLISH DEUTSCH FRANÇAIS Mounting Instructions Montageanleitung Notice de montage PW27B...
- Page 2 Hottinger Brüel & Kjaer GmbH Im Tiefen See 45 D-64293 Darmstadt Tel. +49 6151 803-0 Fax +49 6151 803-9100 info@hbkworld.com www.hbkworld.com Mat.: 7-0101.0100 DVS: A05877 02 Y00 00 12.2023 E Hottinger Brüel & Kjaer GmbH Subject to modifications. All product descriptions are for general information only.
-
Page 3: Mounting Instructions
ENGLISH DEUTSCH FRANÇAIS Mounting Instructions PW27B... -
Page 4: Table Of Contents
........... . PW27B... -
Page 5: Safety Instructions
On‐site regulations must be complied with at all times. Reference must be made to the residual dangers associated with the weighing technology. PW27B SAFETY INSTRUCTIONS... - Page 6 Knocking or dropping the load cells can damage them. Suitable retainers must be used during installation and operation to protect the load cells against overloading. No forces or moments must be directed via the spring element during mount ing. PW27B SAFETY INSTRUCTIONS...
-
Page 7: Markings Used
This symbol indicates that the supply voltage must be between 10 and 30 V CE mark The CE mark enables the manufacturer to guarantee that the product complies with the requirements of the relevant EC directives (the decla ration of conformity is available at http://www.hbm.com/HBMdoc PW27B MARKINGS USED... - Page 8 If you need more information about waste dis posal, please contact your local authorities or the dealer from whom you purchased the product. PW27B MARKINGS USED...
-
Page 9: Conditions On Site
CONDITIONS ON SITE Series PW27B load cells are hermetically encapsulated and are therefore not at all sensitive to the influence of moisture and humidity. The transducers attain protection class IP68 (test conditions: 100 hours under 1 m water column) and IP69K (water at high pressure, steam cleaner), as per DIN EN60529. -
Page 10: Mechanical Installation
Recommended value for the specified property class. Please comply with the screw manufacturer's instructions with regard to screw dimensions. Load must not be applied to the side where the cable connection is located, as this would cause a force shunt. PW27B MECHANICAL INSTALLATION... - Page 11 M6 (HBM accessory number E-9278.0013) can be used for sealing the screws. * According to the EHEDG design guidelines a minimum distance of 6 mm is recommended for easy cleanability. Fig. 4.1 Installation according to hygienic design criteria PW27B MECHANICAL INSTALLATION...
-
Page 12: Electrical Connection
Contact 3 (black) = Excitation (-) Contact 4 (blue) = Excitation (+) Contact 5 (green) = Sense (+) Contact 6 (gray) = Sense (-) blue marking Fig. 5.1 6‐wire cable connection Information The plug is not required for variants with explosion protection. PW27B ELECTRICAL CONNECTION... -
Page 13: Cable Protection (Provided By Customer)
The cable of a six‐wire load cell can be extended with a cable of the same type. Parallel connection Only single point load cells with an aligned output (nominal (rated) sensitivity and output resistance) are suitable for parallel connection. PW27B ELECTRICAL CONNECTION... -
Page 14: Emc Protection
Do not route measurement cables parallel to electric cables, especially power lines and control circuits. If this is not possible, protect the measurement cable, for example with steel conduits. Avoid stray fields from transformers, motors and contact switches. PW27B ELECTRICAL CONNECTION... -
Page 15: Dimensions
DIMENSIONS 30° 13.3 15.3 130±0.2 Fitting depth, min. 3 mm 55±5 ACCESSORIES One set of replacement seals, consisting of two seals (EPDM), order no. E-9278.0015-1 SPECIFICATIONS Information Further product information can be found at www.hbm.com/pw. PW27B DIMENSIONS... - Page 16 PW27B SPECIFICATIONS...
- Page 17 ENGLISH DEUTSCH FRANÇAIS Montageanleitung PW27B...
- Page 18 ..........PW27B...
-
Page 19: Sicherheitshinweise
Sicherheitstechnische Belange der Wägetechnik sind zusätzlich vom Anlagen planer/Ausrüster/Betreiber so zu planen, zu realisieren und zu verantworten, dass Rest gefahren minimiert werden. Jeweils existierende Vorschriften sind zu beachten. Auf Restgefahren im Zusammenhang mit der Wägetechnik ist hinzuweisen. PW27B SICHERHEITSHINWEISE... - Page 20 Als Präzisions‐Messelement sind Wägezellen bei der Montage und beim Transport sorgfäl tig zu behandeln. Stöße oder Fallenlassen können die Wägezellen beschädigen. Bei Einbau und Betrieb sind die Wägezellen durch geeignete Anschläge vor Überlastung zu schützen. Bei der Montage dürfen keine Kräfte und Momente über das Federelement geleitet werden. PW27B SICHERHEITSHINWEISE...
-
Page 21: Verwendete Kennzeichnungen
Sie nützliche Informationen hin. Diese Kennzeichnung weist auf Informationen zum Information Produkt oder zur Handhabung des Produktes hin. Hervorhebung Kursive Schrift kennzeichnet Hervorhebungen im Text Siehe … und kennzeichnet Verweise auf Kapitel, Bilder oder externe Dokumente und Dateien. PW27B VERWENDETE KENNZEICHNUNGEN... -
Page 22: Auf Dem Gerät Angebrachte Symbole
örtlichen Vorschriften für Umweltschutz und Rohstoff rückgewinnung getrennt von regulärem Hausmüll zu entsorgen. Falls Sie weitere Informationen zur Entsorgung benötigen, wenden Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt erworben haben. PW27B VERWENDETE KENNZEICHNUNGEN... -
Page 23: Bedingungen Am Einbauort
BEDINGUNGEN AM EINBAUORT Die Wägezellen der Serie PW27B sind hermetisch gekapselt und deshalb sehr unempfind lich gegen Feuchteeinwirkung. Die Aufnehmer erreichen die Schutzklasse IP68 (Prüfbe dingungen: 100 Stunden unter 1 m Wassersäule) und IP69K (Wasser bei Hochdruck, Dampfstrahlreinigung) nach DIN EN 60529. Trotzdem sollten die Wägezellen gegen dau... -
Page 24: Mechanischer Einbau
Max. Min. Festigkeits Anzugs Einschraubtiefe klasse moment Standard 14 mm 10 N⋅m Rostfrei 14 mm A2-70 oder A4-70 10 N⋅m Richtwert für die angegebene Festigkeitsklasse. Zur Auslegung von Schrauben beachten Sie bitte die entsprechenden Informationen der Schraubenhersteller PW27B MECHANISCHER EINBAU... - Page 25 USIT Dicht- und Unterlegscheiben 70 EPDM 291 für M6 (HBM Zubehör-Nr. E-9278.0013) verwendet werden. * Für eine einfache Reinigung ist nach den EHEDG Gestaltungsrichtlinien ein Mindestabstand von 6 mm empfohlen. Abb. 4.1 Einbau gemäß Hygienic Design Kriterien PW27B MECHANISCHER EINBAU...
-
Page 26: Elektrischer Anschluss
Kontakt 3 (schwarz) = Speisung (-) Kontakt 4 (blau) = Speisung (+) Kontakt 5 (grün) = Fühler (+) Kontakt 6 (grau) = Fühler (-) blaue Markierung Abb. 5.1 Anschluss mit 6‐adrigem Kabel Information Bei Varianten mit Explosionsschutz entfällt der Stecker. PW27B ELEKTRISCHER ANSCHLUSS... -
Page 27: Kabelschutz (Kundenseitig Vorzusehen)
Verwenden Sie nur abgeschirmte, kapazitätsarme Messkabel zur Verlängerung. Achten Sie auf eine einwandfreie Verbindung mit geringem Übergangswiderstand. Das Kabel einer Sechsleiter‐Wägezelle kann mit einem gleichartigen Kabel verlängert werden. Parallelschaltung Nur Plattform‐Wägezellen mit abgeglichenem Ausgang (Nennkennwert und Ausgangs widerstand) sind zur Parallelschaltung geeignet. PW27B ELEKTRISCHER ANSCHLUSS... -
Page 28: Emv-Schutz
Verwenden Sie nur abgeschirmte kapazitätsarme Messkabel (HBM‐Kabel erfüllen diese Bedingungen). Legen Sie die Messkabel nicht parallel zu Stromkabeln, insbesondere zu Starkstrom‐ und Steuerleitungen. Falls dies nicht möglich ist, schützen Sie die Messkabel, z. B. durch Stahlpanzerrohre. Meiden Sie Streufelder von Trafos, Motoren und Schützen PW27B ELEKTRISCHER ANSCHLUSS... -
Page 29: Abmessungen
ABMESSUNGEN 30° 13,3 15,3 130±0,2 Passungstiefe min. 3mm 55±5 PW27B ABMESSUNGEN... -
Page 30: Zubehör
ZUBEHÖR 1 Satz Ersatzdichtungen, bestehend aus 2 Stück Dichtungen (EPDM), Best.-Nr. E-9278.0015-1 TECHNISCHE DATEN Information Weitere Produktinformationen finden Sie unter www.hbm.com/de/pw. PW27B ZUBEHÖR... -
Page 31: Notice De Montage
ENGLISH DEUTSCH FRANÇAIS Notice de montage PW27B... - Page 32 ........PW27B...
-
Page 33: Consignes De Sécurité
Les performances des pesons et l'étendue de la livraison ne couvrent qu'une partie de la technique de pesage. La sécurité dans ce domaine doit également être conçue, mise en œuvre et prise en charge par l'ingénieur/le constructeur/l'opérateur de manière à minimiser les dangers résiduels. Les dispositions correspondantes en vigueur doivent PW27B CONSIGNES DE SÉCURITÉ... - Page 34 être protégés des sur charges par des butées appropriées. Lors du montage, veiller à ce qu'aucune force et aucun moment ne soit appliqué sur le corps d'épreuve. PW27B CONSIGNES DE SÉCURITÉ...
-
Page 35: Marquages Utilisés
Ce marquage signale que des informations Information concernant le produit ou sa manipulation sont fournies. Mise en valeur Pour mettre en valeur certains mots du texte, Voir … ces derniers sont écrits en italique. PW27B MARQUAGES UTILISÉS... -
Page 36: Marquages Utilisés Sur Le Produit
être séparés des déchets ménagers pour l'élimination. Pour obtenir plus d'informations sur l'élimination des déchets, veuillez vous adresser aux autorités locales ou au revendeur auquel vous avez acheté le produit. PW27B MARQUAGES UTILISÉS... -
Page 37: Conditions Environnantes À Respecter
CONDITIONS ENVIRONNANTES À RESPECTER Les pesons de la série PW27B sont fermés hermétiquement et sont donc particulièrement insensibles à l'humidité. Les capteurs atteignent la classe de protection IP68 (conditions d'essai: 100 heures sous 1 m de colonne d'eau) et IP69K (eau à haute pression, nettoyage au jet de vapeur) selon EN 60529. -
Page 38: Montage Mécanique
Valeur recommandée pour la classe de dureté indiquée. Pour la taille des vis, respecter les informations fournies par le fabricant de vis La charge ne doit pas être appliquée du côté du raccordement du câble afin d'éviter tout shunt de force. PW27B MONTAGE MÉCANIQUE... - Page 39 Freudenberg (accessoire HBM n° E-9278.0013). * Selon les lignes directrices de conception EHEDG, il est conseillé de respecter un écart minimum de 6 mm pour faciliter le nettoyage. Fig. 4.1 Montage selon les critères de conception hygiénique PW27B MONTAGE MÉCANIQUE...
-
Page 40: Raccordement Électrique
Contact 4 (bleu) = alimentation (+) Contact 5 (vert) = contre‐réaction (+) Contact 6 (gris) = contre‐réaction (-) Marquage bleu Fig. 5.1 Branchement avec un câble à 6 fils Information Pour les variantes avec protection antidéflagrante, le connecteur mâle n'est pas nécessaire. PW27B RACCORDEMENT ÉLECTRIQUE... -
Page 41: Protection Du Câble (À Prévoir Par Le Client)
Le câble d'un peson à six fils peut être rallongé avec un câble de même type. Branchement en parallèle Seuls les pesons plateformes avec sortie ajustée (sensibilité nominale et résistance de sortie) sont adaptés pour un branchement en parallèle. PW27B RACCORDEMENT ÉLECTRIQUE... -
Page 42: Protection Cem
électriques, notamment des lignes de puissance et de contrôle. Si cela n'est pas possible, protéger le câble de mesure, par ex. à l'aide de tubes en acier blindé. Éviter les champs de dispersion des transformateurs, moteurs et vannes. PW27B RACCORDEMENT ÉLECTRIQUE... -
Page 43: Dimensions
DIMENSIONS 30° 13,3 15,3 130±0,2 Profondeur d'ajustage mini. 55±5 3 mm ACCESSOIRES 1 jeu de garnitures d'étanchéité de rechange, comportant 2 garnitures d'étanchéité (EPDM), n° de commande E-9278.0015-1 CARACTÉRISTIQUES TECHNIQUES Information Pour plus d'informations sur les produits, voir www.hbm.com/fr/pw. PW27B DIMENSIONS... - Page 44 HBK - Hottinger Brüel & Kjaer www.hbkworld.com info@hbkworld.com...
