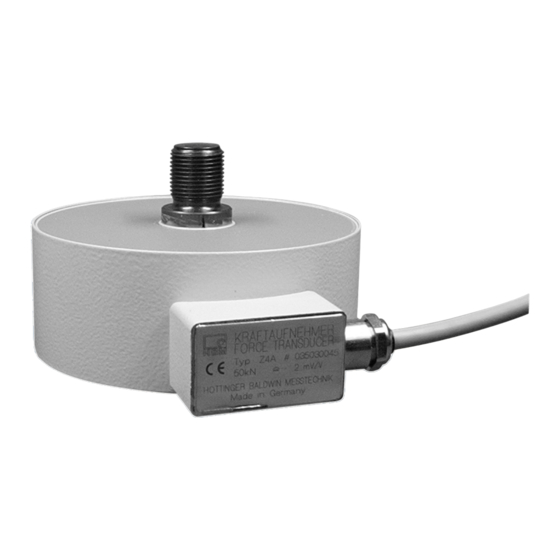

HBK Z4A Mounting Instructions

Hide thumbs Also See for Z4A:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ENGLISH
DEUTSCH
FRANÇAIS
Mounting Instructions
Montageanleitung
Notice de montage
Z4A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Z4A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HBK Z4A

Summary of Contents for HBK Z4A

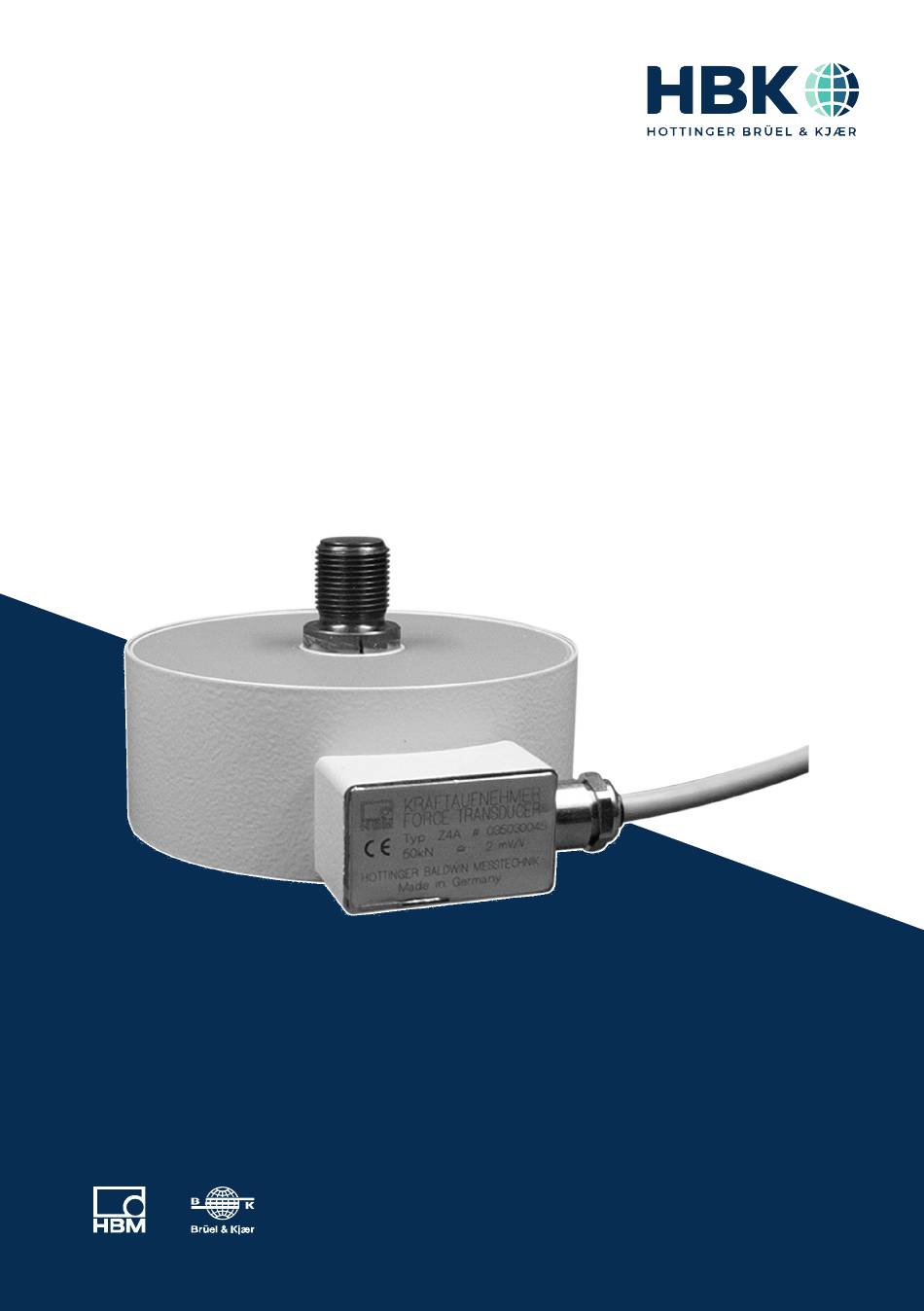

  • Page 1 ENGLISH DEUTSCH FRANÇAIS Mounting Instructions Montageanleitung Notice de montage...
  • Page 2 Hottinger Brüel & Kjaer GmbH Im Tiefen See 45 D-64293 Darmstadt Tel. +49 6151 803-0 Fax +49 6151 803-9100 info@hbkworld.com www.hbkworld.com Mat.: 7-2001.0113 DVS: A00697 07 Y00 02 05.2022 E Hottinger Brüel & Kjaer GmbH Subject to modifications. All product descriptions are for general information only.
  • Page 3 ENGLISH DEUTSCH FRANÇAIS Mounting Instructions...

  • Page 4: Table Of Contents

    ......... Using the Z4A with a thrust piece .

  • Page 5: Safety Instructions

    SAFETY INSTRUCTIONS Intended use The force transducers of the Z4A series are designed exclusively for measuring static and dynamic tensile and/or compressive forces within the load limits specified in the technical data. Any other use is not appropriate. To ensure safe operation, the regulations in the mounting instructions, together with the following safety rules and regulations, and the data specified in the technical data sheets, must be complied with.
  • Page 6 Accident prevention Pay attention to the prevailing accident prevention regulations, even though the breaking force is well in excess of the full scale value. This applies in particular to transportation and installation. Additional safety precautions The force transducers (as passive transducers) cannot execute (safety) shutdowns. This requires additional components and design measures, for which the installer and opera­...
  • Page 7 The design or safety engineering of the transducer must not be modified without our express permission. Any modification will void our liability for resulting damage. Maintenance Z4A force transducers are maintenance free. Disposal In accordance with national and local environmental protection, material recovery and recycling regulations, old transducers that are no longer serviceable must be disposed of separately from normal household waste.

  • Page 8: Markings Used

    MARKINGS USED Markings used in this document Important instructions for your safety are highlighted. It is essential to follow these instructions to prevent accidents and damage to property. Symbol Significance This marking warns of a potentially dangerous situ­ WARNING ation in which failure to comply with safety require­ ments can result in death or serious physical injury.

  • Page 9: Scope Of Supply And Accessories

    Knuckle eye, M39 x2 internal thread 1-U2A/10t/ZGOW Knuckle eye, M72 x 4 internal thread 1-Z4/500kN/ZGOW Tensile force application to ISO376, suitable for Z4A with 1-Z4/20kN/ZKM nominal (rated) force 20 kN Tensile force application to ISO376, suitable for Z4A with 1-Z4A/50kN/ZKM...
  • Page 10 Description Ordering number Thrust piece to ISO376, suitable for Z4A with nominal 1-EDO4/20kN (rated) force 20 kN Thrust piece to ISO376, suitable for Z4A with nominal 1-EDO4/50kN (rated) force 50 kN Thrust piece to ISO376, suitable for Z4A with nominal...

  • Page 11: General Application Instructions

    GENERAL APPLICATION INSTRUCTIONS Precision force transducers of the Z4A series measure tensile and compressive forces. They measure static and quasi-static forces with extremely high accuracy and repro­ ducibility, and therefore require careful handling. Particular care must be taken during transport and installation of the devices. Dropping or knocking the transducer may cause permanent damage.

  • Page 12: Structure And Mode Of Operation

    The Z4A transducer has a spherical threaded pin at the top for applying tensile forces (also suitable for introducing compressive forces) and a threaded hole at the bottom.

  • Page 13: Disturbance Variables

    Disturbance variables Torsion, bending and lateral loads are disturbance variables and therefore to be avoided. HBM mounting aids can be used if necessary. The temperature effects on the zero signal (strain gage bridge and housing) and on the sensitivity are compensated. Changes in ambient pressure act as additive (subtractive) forces.

  • Page 14: Conditions On Site

    CONDITIONS ON SITE Protect the transducer from weather conditions such as rain, snow, ice, and salt water. Ambient temperature The effects of temperature on the zero signal and rated output are compensated. To obtain optimum measurement results, comply with the nominal (rated) temperature range.

  • Page 15: Mechanical Installation

    MECHANICAL INSTALLATION Important precautions during installation Handle the transducer with care. Be sure to observe the requirements for the force application parts according to the following sections of this manual. Welding currents must not be allowed to flow over the transducer. If there is a risk that this might happen, you must use a suitable low-ohm connection to electrically bypass the transducer.
  • Page 16 Fig. 7.1 Parasitic loads The Z4A is a high-quality reference transducer. It is advisable to always have the sensor calibrated with the loading fittings with which it is planned to use the sensor. Placing an order for measurement chain calibration will ensure maximum certainty of measure­...

  • Page 17: Mounting With Pre-Stress

    Mounting with pre-stress If the Z4A are being used to measure alternating dynamic loads (tensile and compressive forces) over the long term, we recommend mounting the threaded connector with a pre- stress that exceeds the greatest force to be measured by at least 10 %.
  • Page 18 Screw the knuckle eye in as far as the retainer Screw the knuckle eye back about two turns The dimensions of the knuckle eyes, as well as those of the Z4A with knuckle eyes, can be found in the technical data.
  • Page 19 Knuckle eye with external thread Nominal Hole fitting Recommended shaft Knuckle eyes diameter size fitting size 1-Z4/20kN/ZGUW 1-U2A/2T/ZGUW 1-Z4/100kN/ZGUW +0.002 1-U24/10T/ZGUW -0.014 +0.003 1-Z4/500kN/ZGUW -0.018 Tab. 7.2 Recommended fitting sizes/tolerances for shaft and hole – knuckle eye with external thread Customer's construction Customer's shaft holder Shaft...
  • Page 20 CAUTION If a shaft with an overly small diameter is used, the bearing of the knuckle eye will be subjected to linear load. This subjects the inner bearing shell to excessive load, which can lead to damage and, if forces are high, can cause the knuckle eye bearing to break. Select the shaft as recommended in the mounting instructions.

  • Page 21: Using The Z4A With A Thrust Piece

    Knuckle eye Play between knuckle eye and shaft bearing 1-Z4/500kN/ZGOW 3 mm 1-Z4/500kN/ZGUW Tab. 7.4 Recommendations for play between knuckle eye and shaft bearing - Z4A Customer's construction Customer's shaft holder Shaft Recommended play, see Tab. 7.4, page 19 Threaded connector for mounting on force transducers Fig.

  • Page 22: Use With The Zkm Tensile Force Application Part

    The ordering numbers for suitable thrust pieces for your Z4A can be found in section 3 “Scope of Supply and Accessories”, page 7. All thrust pieces provided as Z4A acces­ sories by HBM comply with the recommendations of ISO376. Use with the ZKM tensile force application part ZKM tensile force application parts prevent torsional moments being applied to the trans­...

  • Page 23: Electrical Connection

    Signal conditioners designed for strain gage measuring systems can be used for condi­ tioning measurement signals. Both carrier frequency and DC amplifiers can be con­ nected. The Z4a force transducers are supplied in 6-wire configuration, and have a permanently connected cable. 6-wire connection...

  • Page 24: 4-Wire Connection

    4-wire connection If you connect 6-wire transducers to 4-wire amplifiers, you must connect the transducer sense leads to the corresponding excitation voltage leads: Marking (+) with (+) and mark­ ing (-) with (-), see Fig. 8.1. This measure reduces the cable resistance of the excitation voltage leads, among other effects.

  • Page 25: Specifications

    SPECIFICATIONS Data per VDI 2638 Type Nominal (rated) force 100 200 Accuracy class Nominal (rated) output mV/V Rel. Sensitivity error Rel. Tensile/compression sensitivity varia­ tion Zero signal tolerance Rel. Zero error (zero signal return) 0.008 Rel. Reproducibility and repeatability errors (0.2F to F Constant mounting position, typ.
  • Page 26 Nominal (rated) force Reference temperature °C Max. operating force Force limit Breaking force Static lateral force limit Classification only guaranteed in conjunction with a DKD calibration certificate to EN 10002-3 or ISO376. Corresponds to half pin height SPECIFICATIONS...

  • Page 27: Dimensions

    DIMENSIONS Z4A force transducer Threaded hole (only for 500 kN) Carrying handles (2 x 180°) M8 x 12 deep 50 long SW ( 8-edge ) Type Z4A/20kN 115±3 77.5 25.5 47.5 Z4A/50kN 120±3 83.4 26.5 55.2 10.2 Z4A/100kN 146±3 107.4 40.5...
  • Page 28 Force application parts for tensile loading Mounting of knuckle eyes ZGOW, ZWUW Case ∅ B Knuckle eye top ∅ B Knuckle eye Weight Type bottom Ordering no. Z4A/ Z4/20kN/ZGOW approx. approx. approx. approx. 20kN Z4/20kN/ZGUW Z4A/ U2A/2t/ZGOW 0.8. approx. approx.
  • Page 29 Mounting of tensile force application part ZKM Ø D Dimensions apply to tensile force application Weight Ø D Type Ordering no. min. max. -0.120. Z4A/20kN Z4A/20kN/ZKM 0.82 -0.280 -0.130. Z4A/50kN Z4A/50kN/ZKM 1.45 -0.290 Z4A/100kN/ -0.130. Z4A/100kN 2.32 -0.290 Z4A/200kN/ -0.170.
  • Page 30 Mounting of EDO4 thrust piece 45° Ground after Screw−in depth ØB -0.1 hardening Ø 5 x 0.5 deep α Weight Ø A Ø B Type Thrust piece ° Z4A/20kN 1-EDO4/20kN 16.2 0.34 Z4A/50kN 1-EDO4/50kN 20.2 Z4A/100kN 1-EDO4/100kN 30.2 1.58 Z4A/200kN 1-EDO4/200kN 39.2 Z4A/500kN 1-EDO4/500kN 4.35...
  • Page 31 ENGLISH DEUTSCH FRANÇAIS Montageanleitung...
  • Page 32 ......... . . Verwendung der Z4A mit Druckstück .

  • Page 33: Sicherheitshinweise

    SICHERHEITSHINWEISE Bestimmungsgemäßer Gebrauch Die Kraftaufnehmer der Typenreihe Z4A sind ausschließlich für die Messung statischer und dynamischer Zug- und/oder Druckkräfte im Rahmen, der durch die technischen Daten spezifizierten Belastungsgrenzen konzipiert. Jeder andere Gebrauch ist nicht bestim­ mungsgemäß. Zur Gewährleistung eines sicheren Betriebes sind die Vorschriften der Montageanleitung sowie die nachfolgenden Sicherheitsbestimmungen und die in den technischen Daten­...
  • Page 34 wurden. Beachten Sie hierzu den Abschnitt „Belastbarkeitsgrenzen“ und die technischen Daten. Unfallverhütung Obwohl die Bruchkraft ein Mehrfaches vom Messbereichsendwert beträgt, müssen die einschlägigen Unfallverhütungsvorschriften der Berufsgenossenschaften berücksichtigt werden. Die gilt insbesondere für den Transport und die Montage. Zusätzliche Sicherheitsvorkehrungen Die Kraftaufnehmer können (als passive Aufnehmer) keine (sicherheitsrelevanten) Abschaltungen vornehmen.
  • Page 35 Jede Veränderung schließt eine Haftung unserer­ seits für daraus resultierenden Schaden aus. Wartung Die Kraftaufnehmer Z4A sind wartungsfrei. Entsorgung Nicht mehr gebrauchsfähige Aufnehmer sind gemäß den nationalen und örtlichen Vor­ schriften für Umweltschutz und Rohstoffrückgewinnung getrennt von regulärem Haus­...

  • Page 36: Verwendete Kennzeichnungen

    VERWENDETE KENNZEICHNUNGEN In dieser Anleitung verwendete Kennzeichnungen Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Sachschaden zu vermeiden. Symbol Bedeutung Diese Kennzeichnung weist auf eine mögliche gefähr­ WARNUNG liche Situation hin, die – wenn die Sicherheitsbestim­ mungen nicht beachtet werden –...

  • Page 37: Lieferumfang Und Zubehör

    Zugkrafteinleitung nach ISO376, passend für Z4A mit Nennkraft 1-Z4A/100kN/ZKM 100 kN Zugkrafteinleitung nach ISO376, passend für Z4A mit Nennkraft 1-Z4A/200kN/ZKM 200 kN Zugkrafteinleitung nach ISO376, passend für Z4A mit Nennkraft 1-Z4A/500kN/ZKM 500 kN Druckstück nach ISO376, passend für Z4A mit Nennkraft 20 kN 1-EDO4/20kN LIEFERUMFANG UND ZUBEHÖR...
  • Page 38 Beschreibung Bestellnummer Druckstück nach ISO376, passend für Z4A mit Nennkraft 50 kN 1-EDO4/50kN Druckstück nach ISO376, passend für Z4A mit Nennkraft 100 kN 1-EDO4/100kN Druckstück nach ISO376, passend für Z4A mit Nennkraft 200 kN 1-EDO4/200kN Druckstück nach ISO376, passend für Z4A mit Nennkraft 500 kN 1-EDO4/500kN LIEFERUMFANG UND ZUBEHÖR...

  • Page 39: Allgemeine Anwendungshinweise

    ALLGEMEINE ANWENDUNGSHINWEISE Präzisions-Kraftaufnehmer der Typenreihe Z4A messen Zug- und Druckkräfte. Sie messen statische und quasistatische Kräfte mit extrem hoher Genauigkeit und Reprodu­ zierbarkeit und verlangen daher eine umsichtige Handhabung. Besondere Aufmerksam­ keit erfordern hierbei Transport und Einbau der Geräte. Stöße oder Stürze können zu permanenten Schäden am Aufnehmer führen.

  • Page 40: Aufbau Und Wirkungsweise

    Kraft. Die Anordnung der DMS ist so gewählt, das parasitäre Kräfte oder Momente sowie Temperatureinflüsse weitestgehend kompensiert werden. Der Aufnehmer Z4A besitzt zur Einleitung von Zugkräften oben einen balligen Gewindezapfen (auch zur Einleitung von Druckkräften geeignet) und unten eine Gewinde­...

  • Page 41: Störgrößen

    Störgrößen Torsion, Biegung und Querlasten sind Störgrößen und daher zu vermeiden. Gegebenen­ falls kann mit HBM-Einbauhilfen Abhilfe geschaffen werden. Die Temperatureinflüsse auf das Nullsignal (DMS-Brücke und Gehäuse) sowie auf den Kennwert sind kompensiert. Änderungen des Umgebungsdrucks wirken wie additive (subtraktive Kräfte). Diese fallen gegenüber großen Nennlasten kaum ins Gewicht.

  • Page 42: Bedingungen Am Einsatzort

    BEDINGUNGEN AM EINSATZORT Schützen Sie den Aufnehmer vor Witterungseinflüssen wie beispielsweise Regen, Schnee, Eis und Salzwasser. Umgebungstemperatur Die Temperatureinflüsse auf das Nullsignal sowie auf den Kennwert sind kompensiert. Um optimale Messergebnisse zu erzielen, müssen Sie den Nenntemperaturbereich einhalten. Die Anordnung der DMS bewirkt konstruktionsbedingt eine hohe Unempfind­ lichkeit gegenüber Temperaturgradienten.

  • Page 43: Mechanischer Einbau

    MECHANISCHER EINBAU Wichtige Vorkehrungen beim Einbau Behandeln Sie den Aufnehmer schonend. Beachten Sie die Anforderungen an die Krafteinleitungsteile entsprechend den nach­ folgenden Abschnitten dieser Anleitung. Es dürfen keine Schweißströme über den Aufnehmer fließen. Sollte diese Gefahr bestehen, so müssen Sie den Aufnehmer mit einer geeigneten niederohmigen Ver­ bindung elektrisch überbrücken.
  • Page 44 Abb. 7.1 Parasitäre Lasten Die Z4A ist ein Transfernormal hoher Qualität. Es empfiehlt sich, die Kalibrierung des Sen­ sors immer mit den Einbauteilen durchführen zu lassen, mit denen der Einsatz des Sen­ sors geplant ist. Optimale Messunsicherheit wird erreicht, wenn Sie die Kalibrierung der Messkette in Auftrag geben.

  • Page 45: Montage Mit Vorspannung

    Sie auf eine Vorspannung verzichten. Montage mit Vorspannung Soll die Z4A dauerhaft für die Messung alternierender Wechsellasten eingesetzt werden (Zug- und Druckkräfte), so empfehlen wir, die Anschlussgewinde mit einer Vorspannkraft zu montieren, die die größte zu messende Kraft um mindestens 10 % überschreitet.
  • Page 46 Montieren Sie die Gelenkösen, wie folgt: Gelenköse bis zum Anschlag einschrauben Gelenköse ca. zwei Umdrehungen zurückschrauben Die Abmessungen der Gelenkösen, sowie die Maße der Z4A mit Gelenkösen finden Sie in den technischen Daten. Hinweis Gelenkösen eignen sich nur für statische und quasistatische Messungen. Für Anwendung zur Messung alternierenden Wechsellasten empfehlen wir biegeweiche (kardanische) Zug-/Druckstäbe, die unter Vorspannung montiert werden (siehe Kapitel 7.3.)
  • Page 47 Gelenkösen mit Außengewinde Nenndurch­ Passung Empfohlene Passung Gelenkösen messer Bohrung Welle 1-Z4/20kN/ZGUW 1-U2A/2T/ZGUW 1-Z4/100kN/ZGUW +0,002 1-U24/10T/ZGUW -0,014 +0,003 1-Z4/500kN/ZGUW -0,018 Tab. 7.2 Empfohlene Passungen/Toleranzen für Welle und Bohrung – Gelenköse mit Außengewinde Kundenseitige Konstruktion Kundenseitige Wellenaufnahme Welle Spiel gemäß empfohlene Passung, siehe Tab.
  • Page 48 VORSICHT Wird eine Welle mit zu kleinem Durchmesser verwendet kommt es zu einer linienförmigen Belastung innerhalb des Lagers der Gelenköse. Damit ist die innere Lagerschale überlastet, was zu Beschädigungen und bei hohen Kräften zum Bruch des Gelenkösenlagers führen kann. Wählen Sie die Welle entsprechend der Empfehlungen der Montageanleitung aus. 2.

  • Page 49: Verwendung Der Z4A Mit Druckstück

    Gelenköse Gelenkösen-Wellenlagerung-Spiel 1-U2A/10T/ZGOW 2,5 mm 1-U2A/10T/ZGUW 1-Z4/500kN/ZGOW 3 mm 1-Z4/500kN/ZGUW Tab. 7.4 Empfehlungen für Gelenkösen-Wellenlagerung-Spiel der Z4A Kundenseitige Konstruktion Kundenseitige Wellenaufnahme Welle Empfohlenes Spiel, siehe Tab. 7.4, Seite 19 Anschlussgewinde zur Montage an Kraftaufnehmern Abb. 7.3 Beispielhafte Darstellung Montage mit Gelenköse 3.

  • Page 50: Verwendung Mit Zugkrafteinleitung Zkm

    Lasteinleitungsbolzen gelegt, der Sensor auf eine ausreichend harte und ebene Fläche gestellt. Im Kapitel 3 „Lieferumfang und Zubehör“, Seite 7 finden Sie die Bestellnummern der für Ihre Z4A passenden Druckstücke. Alle Druckstücke, die HBM zur als Zubehör zur Z4A anbietet, entsprechen den Empfehlungen der ISO376.

  • Page 51: Elektrischer Anschluss

    Zur Messsignalverarbeitung können Messverstärker verwendet werden, die für DMS- Messsysteme ausgelegt sind. Es können sowohl Trägerfrequenz als auch Gleich­ spannungsverstärker angeschlossen werden. Die Kraftaufnehmer Z4a werden in Sechsleitertechnik ausgeliefert und verfügen über ein fest angeschlossenes Kabel. Anschluss in Sechsleiter‐Technik ws (weiß)

  • Page 52: Anschluss In Vierleiter-Technik

    Anschluss in Vierleiter‐Technik Wenn Sie Aufnehmer, die in Sechsleiter‐Technik ausgeführt sind, an Verstärker mit Vier­ leiter‐Technik anschließen, müssen Sie die Fühlerleitungen der Aufnehmer mit den ent­ sprechenden Speisespannungsleitungen verbinden: Kennzeichnung (+) mit (+) und Kenn­ zeichnung (-) mit (-), siehe Abb. 8.1. Diese Maßnahme verkleinert unter anderem den Kabelwiderstand der Speisespannungs­...

  • Page 53: Technische Daten

    TECHNISCHE DATEN Angaben gemäß VDI 2638 Nennkraft 100 200 500 Genauigkeitsklasse Nennkennwert mV/V Rel. Kennwertabweichung Rel. Zug‐Druck‐Kennwertunterschied Nullsignaltoleranz Rel. Nullpunktsabweichung (Nullsignal­ 0,008 rückkehr) Rel. Spannweite (0,2F bis F Unveränderte Einbaustellung, typ. 0,02 Verschiedene Einbaustellungen, typ. 0,03 Rel. Umkehrspanne (0,2F bis F 0,06 0,15 Linearitätsabweichung...
  • Page 54 Nennkraft Grenzkraft Bruchkraft Statische Grenzquerkraft Klassifizierung nur in Verbindung mit einem DKD‐Kalibrierschein nach EN10002-3 bzw. ISO376 garantiert. Entspricht halber Zapfenhöhe TECHNISCHE DATEN...

  • Page 55: Abmessungen

    ABMESSUNGEN Kraftaufnehmer Z4A Gewindebohrung (nur für 500 kN) Tragegriffe (2 x 180°) M8 x 12 tief 50 lang SW ( 8-kant ) Z4A/20kN 115±3 77,5 25,5 47,5 Z4A/50kN 120±3 83,4 26,5 55,2 10,2 Z4A/100kN 146±3 107,4 40,5 69,2 12,2 Z4A/200kN 180±3 137,3...
  • Page 56 Krafteinleitungsteile für Zugbelastung Einbau von Gelenkösen ZGOW, ZWUW Hülse ∅ B Gelenköse oben ∅ B Gewicht Gelenköse unten Bestell‐Nr. Z4/20kN/ZGOW Z4A/20kN Z4/20kN/ZGUW U2A/2t/ZGOW Z4A/50kN U2A/2t/ZGUW Z4/100kN/ZGOW Z4A/100kN Z4/100kN/ZGUW U2A/10t/ZGOW +0,001 Z4A/200kN U2A/10t/ZGUW +0,014 Z4/500kN/ZGOW 17,3 +0,003 Z4A/500kN Z4/500kN/ZGUW 12,0 +0,018...
  • Page 57 Einbau der Zugkrafteinleitung ZKM Ø D Abmessungen gelten für Zugeinleitung Gewicht Ø D Bestell‐Nr. min. max. -0,120 Z4A/20kN Z4A/20kN/ZKM 0,82 -0,280 -0,130 Z4A/50kN Z4A/50kN/ZKM 1,45 -0,290 -0,130 Z4A/100kN Z4A/100kN/ZKM 2,32 -0,290 -0,170 Z4A/200kN Z4A/200kN/ZKM 4,19 -0,330 -0,170 Z4A/500kN Z4A/500kN/ZKM 20,1...
  • Page 58 Einbau Druckstück EDO4 45° nach dem Eindrehung ØB -0.1 Härten Ø 5 x 0,5 tief geschliffen α Gewicht Ø A Ø B Druckstück ° Z4A/20kN 1-EDO4/20kN 16,2 0,34 Z4A/50kN 1-EDO4/50kN 20,2 Z4A/100kN 1-EDO4/100kN 30,2 1,58 Z4A/200kN 1-EDO4/200kN 39,2 Z4A/500kN 1-EDO4/500kN...
  • Page 59 ENGLISH DEUTSCH FRANÇAIS Notice de montage...
  • Page 60 ........Utilisation du capteur Z4A avec pièce d'appui .

  • Page 61: Consignes De Sécurité

    CONSIGNES DE SÉCURITÉ Utilisation conforme Les capteurs de force de la série Z4A sont conçus uniquement pour la mesure de forces de traction et/ou de compression statiques et dynamiques dans le cadre des limites de charge spécifiées dans les caractéristiques techniques. Toute autre utilisation est considérée comme non conforme.
  • Page 62 sibilité élevée. Reportez-vous à ce sujet au paragraphe "Limites de capacité de charge" et aux caractéristiques techniques. Prévention des accidents Bien que la force de rupture corresponde à un multiple de la pleine échelle, il est impératif de respecter les directives pour la prévention des accidents du travail éditées par les caisses professionnelles d'assurance accident.
  • Page 63 Nous ne pourrons en aucun cas être tenus responsables des dommages qui résulteraient d'une modification quelconque. Maintenance Les capteurs de force Z4A sont sans entretien. Élimination des déchets Conformément aux réglementations nationales et locales en matière de protection de l'environnement et de recyclage, les capteurs hors d'usage doivent être éliminés séparé­...
  • Page 64 De plus, il convient, pour chaque cas particulier, de respecter les règlements et consignes de sécurité correspondants. Ceci s'applique également à l'utilisation des accessoires. Le capteur de force doit uniquement être manipulé par du personnel qualifié conformé­ ment aux caractéristiques techniques et aux consignes de sécurité. CONSIGNES DE SÉCURITÉ...

  • Page 65: Marquages Utilisés

    MARQUAGES UTILISÉS Marquages utilisés dans le présent document Les consignes importantes pour votre sécurité sont repérées d'une manière particulière. Respectez impérativement ces consignes pour éviter tout accident et/ou dommage matériel. Symbole Signification Ce marquage signale un risque potentiel qui - si AVERTISSEMENT les dispositions relatives à...

  • Page 66: Étendue De La Livraison Et Accessoires

    Anneau à rotule, taraudage M72 x 4 1-Z4/500kN/ZGOW Introduction d'effort en traction selon ISO376, convient 1-Z4/20kN/ZKM pour Z4A avec une force nominale de 20 kN Introduction d'effort en traction selon ISO376, convient 1-Z4A/50kN/ZKM pour Z4A avec une force nominale de 50 kN...
  • Page 67 Description Numéro de commande Pièce d'appui selon ISO376, convient pour Z4A avec une 1-EDO4/20kN force nominale de 20 kN Pièce d'appui selon ISO376, convient pour Z4A avec une 1-EDO4/50kN force nominale de 50 kN Pièce d'appui selon ISO376, convient pour Z4A avec une...

  • Page 68: Consignes Générales D'utilisation

    CONSIGNES GÉNÉRALES D'UTILISATION Les capteurs de force de précision de la série Z4A mesurent les forces de traction et de compression. Ils mesurent les forces statiques et quasi statiques avec une très haute exactitude et reproductibilité et demandent donc une manipulation prudente. Dans ce cadre, le transport et le montage des appareils doivent être réalisés avec un soin...

  • Page 69: Conception Et Principe De Fonctionnement

    à compenser la majeure partie des forces ou moments para­ sites ainsi que les influences de température. Pour introduire les forces de traction, le capteur Z4A dispose en haut d'un embout fileté bombé (également adapté pour l'intro­ duction de forces en compression) et en bas d'un trou taraudé.

  • Page 70: Perturbations

    Perturbations Torsion, flexion et charges transverses sont des perturbations et doivent donc être évitées. Le cas échéant, il est possible d'y remédier avec des accessoires de montage HBM. Les influences de la température sur le zéro (pont de jauge et boîtier) et la sensibi­ lité...

  • Page 71: Conditions Sur Site

    CONDITIONS SUR SITE Protégez le capteur des intempéries, telles que la pluie, la neige, le gel et l'eau salée. Température ambiante L'influence de la température sur le zéro et la sensibilité est compensée. Il convient de respecter la plage nominale de température pour obtenir de meilleurs résultats de mesure.

  • Page 72: Montage Mécanique

    MONTAGE MÉCANIQUE Précautions importantes lors du montage Manipulez le capteur avec précaution. Respectez les exigences que doivent remplir les pièces d'introduction de force stipulées dans les paragraphes qui suivent du présent manuel. Aucun courant de soudage ne doit traverser le capteur. Si cela risque de se produire, le capteur doit être shunté...
  • Page 73 Fig. 7.1 Charges parasites Le capteur Z4A est un étalon de transfert de haute qualité. Il est recommandé de toujours procéder à l'étalonnage du capteur lorsque les pièces prévues pour l'utilisation du cap­ teur sont en place. Pour obtenir l'incertitude de mesure optimale, commandez l'étalon­...

  • Page 74: Montage Avec Précontrainte

    Montage avec précontrainte Si le capteur Z4A doit être utilisé durablement pour mesurer des charges alternées (forces en traction et en compression), nous recommandons de monter le filetage avec une force de précontrainte dépassant la plus grande force à mesurer d'au moins 10 %.
  • Page 75 La précontrainte des anneaux à rotule n'est pas possible. Lors d'une utilisation à pleine amplitude vibratoire, les anneaux à rotule ne résistent pas aux efforts répétés. De par la conception du capteur Z4A, il est possible d'utiliser des anneaux à rotule sans perdre en exactitude.
  • Page 76 Diamètre Ajustement Ajustement recommandé Anneaux à rotule nominal perçage arbre +0,002 1-Z4/10T/ZGOW -0,014 +0,003 1-Z4/500kN/ZGOW -0,018 Tab. 7.1 Ajustements / tolérances recommandés pour l'arbre et le perçage – Anneau à rotule avec taraudage Anneau à rotule avec filetage extérieur Diamètre Ajustement Ajustement recommandé...
  • Page 77 Construction côté client Logement d'arbre côté client Arbre Jeu conforme à l'ajustement recommandé, voir Tab. 7.1 et Tab. 7.2, page 18 Filetage pour le montage sur des capteurs de force Fig. 7.2 Exemple de montage avec anneau à rotule ATTENTION Si le diamètre de l'arbre est trop petit, cela créera une sollicitation linéaire à...
  • Page 78 Anneau à rotule Jeu anneau à rotule/palier d'arbre 1-Z4/20kN/ZGOW 1,6 mm 1-U24/20kN/ZGUW 1-U2A/2T/ZGOW 2 mm 1-U2A/2T/ZGUW 1-Z4/100kN/ZGOW 3 mm 1-Z4/100kN/ZGUW 1-U2A/10T/ZGOW 2,5 mm 1-U2A/10T/ZGUW 1-Z4/500kN/ZGOW 3 mm 1-Z4/500kN/ZGUW Tab. 7.4 Recommandations pour le jeu anneau à rotule/palier d'arbre - Z4A MONTAGE MÉCANIQUE...

  • Page 79: Utilisation Du Capteur Z4A Avec Pièce D'appui

    Dans le chapitre 3 "Étendue de la livraison et accessoires", page 8, vous trouverez les numéros de commande des pièces d'appui compatibles avec les Z4A. Toutes les pièces d'appui proposées par HBM comme accessoires pour le capteur Z4A sont conformes aux recommandations de la norme ISO376.

  • Page 80: Utilisation Avec Introduction D'effort En Traction Zkm

    Dévisser la ZKM de deux tours Dans le chapitre 3 « Étendue de la livraison et accessoires », page 8, vous trouverez les numéros de commande des introductions d'effort en traction compatibles avec les Z4A. Toutes les introductions d'effort en traction ZKM proposées par HBM comme accessoires pour le capteur Z4A sont conformes aux recommandations de la norme ISO376.

  • Page 81: Raccordement Électrique

    à jauges d'extensométrie. Vous pouvez aussi bien raccorder des amplificateurs à fréquence porteuse que des amplificateurs à courant continu. Les capteurs de force Z4A sont livrée en technique 6 fils et disposent d'un câble raccordé de façon fixe. Raccordement en technique six fils...

  • Page 82: Raccourcissement Ou Rallongement Du Câble

    Raccourcissement ou rallongement du câble Nous conseillons de faire effectuer le calibrage avec exactement le même câble qui sera utilisé ultérieurement lors de la mesure. Il n'est pas recommandé de rallonger le câble de liaison. HBM propose des câbles dans différentes longueurs (même avec connecteur prémonté...

  • Page 83: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Indications selon norme VDI 2638 Type Force nominale 100 200 500 Classe de précision Sensibilité nominale mV/V Écart de la courbe caractéristique rel. Valeur caractéristique de traction et de pression rel. Tolérance du zéro Déviation du zéro rel. 0,008 Erreurs de reproductibilité...
  • Page 84 Force nominale Température de référence °C Force utile maxi. Force limite Force de rupture Force transverse limite statique Classification selon EN10002-3 ou ISO376 garantie uniquement avec un certificat d'étalonnage DKD. Correspond à la moitié de la hauteur du tenon CARACTÉRISTIQUES TECHNIQUES...
  • Page 85 DIMENSIONS Capteur de force Z4A Trou taraudé (uniquement pour 500 kN) poignées (2 x 180°) M8 x 12 de profondeur 50 de long Ouverture (8 pans) Type Z4A/20kN 115±3 77,5 25,5 47,5 Z4A/50kN 120±3 83,4 26,5 55,2 10,2 Z4A/100k 146±3 107,4...
  • Page 86 Type s.p. Z4A/20kN 40,5 13,5 Z4A/50kN M20x1, 48,6 17,5 Z4A/100k M30x2 62,6 27,5 10,2 Z4A/200k M39x2 76,3 36,5 11,1 Z4A/500k M72x4 65,5 DIMENSIONS...
  • Page 87 Montage d'anneaux à rotule ZGOW, ZWUW Douille ∅ B Anneau à rotule supérieur ∅ B Poids Type Anneau à rotule inférieur N° de commande Z4/20kN/ZGOW env. env. env. env. Z4A/20kN Z4/20kN/ZGUW U2A/2t/ZGOW env. env. env. env. Z4A/50kN U2A/2t/ZGUW Z4/100kN/ZGOW env. env. env. env. Z4A/100kN Z4/100kN/ZGUW U2A/10t/ZGOW env.
  • Page 88 Montage de l'introduction d'effort en traction ZKM Ø D Dimensions valables pour introduction d'effort en traction Poids Ø D Type N° de commande min. maxi. -0,120 Z4A/20kN Z4A/20kN/ZKM 0,82 -0,280 -0,130 Z4A/50kN Z4A/50kN/ZKM 1,45 -0,290 -0,130 Z4A/100kN Z4A/100kN/ZKM 2,32 -0,290...
  • Page 89 Montage de la pièce d'appui EDO4 45° ØB Rainure -0.1 Ø 5 x 0,5 de prof. poncé après le durcissement α Poids Ø A Ø B Type Pièce d'appui ° Z4A/20kN 1-EDO4/20kN 16,2 0,34 Z4A/50kN 1-EDO4/50kN 20,2 Z4A/100kN 1-EDO4/100kN 30,2 1,58 Z4A/200kN 1-EDO4/200kN 39,2...

  • Page 90: Dimensions

    DIMENSIONS...
  • Page 91 DIMENSIONS...
  • Page 92 HBK - Hottinger Brüel & Kjaer www.hbkworld.com info@hbkworld.com...
