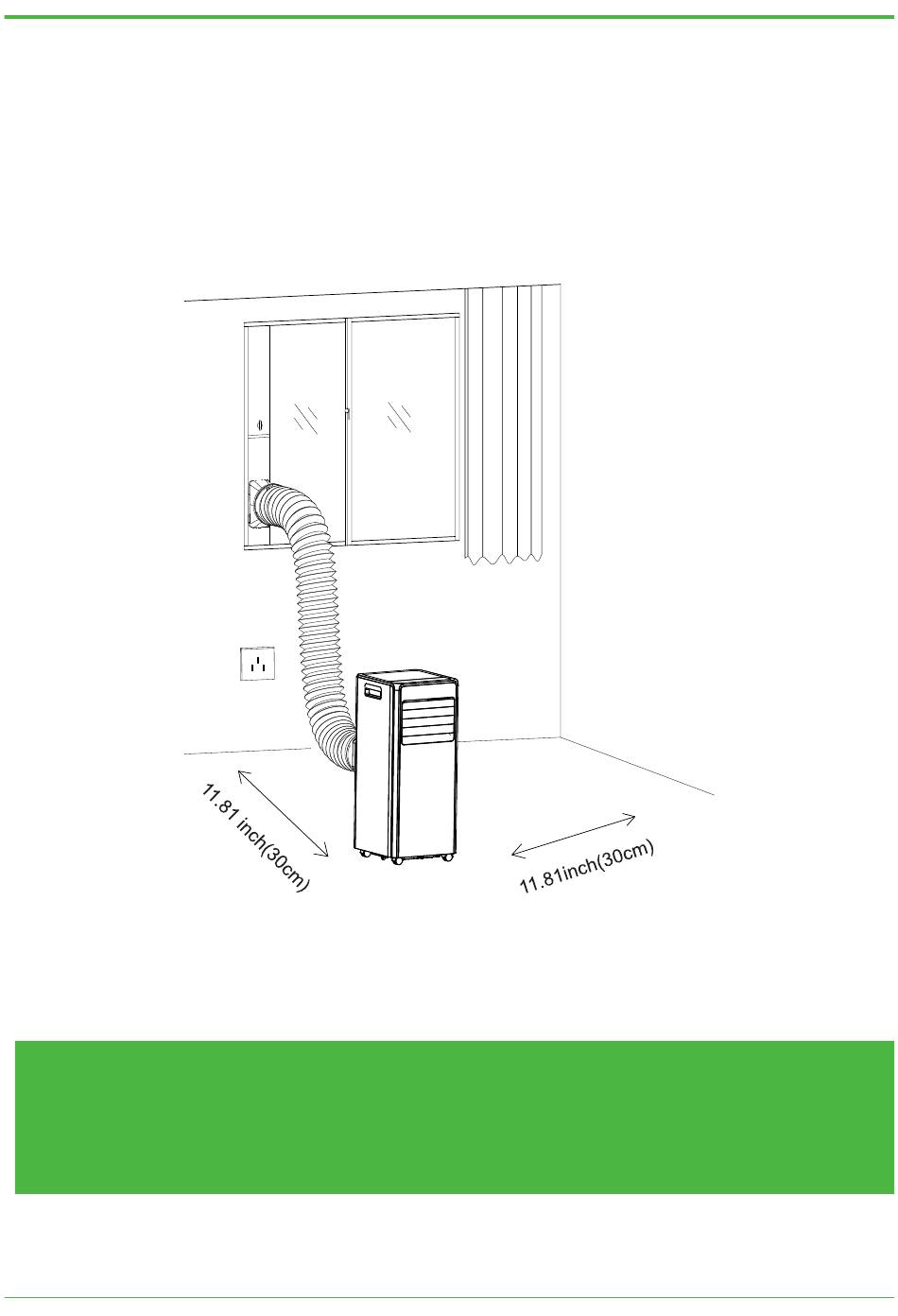

Schema schematico dell'installazione complessiva
dei singoli prodotti per condotti d'aria (l'installazione
specifica deve essere eseguita in base al modello di
acquisto effettivo)
Metodo 1:
Nota: Come mostrato in figura, il condotto d'ingresso dell'aria e la piastra
d'ingresso dell'aria del condensatore possono essere smontati
dall'utente in base all'ambiente di utilizzo, e l'ingresso dell'aria della
parete finestra deve essere bloccato (per l'uso del condotto dell'aria
singolo, vedere il collegamento del condotto dell'aria singolo).
Collegamento singolo del
condotto dell'aria
12
