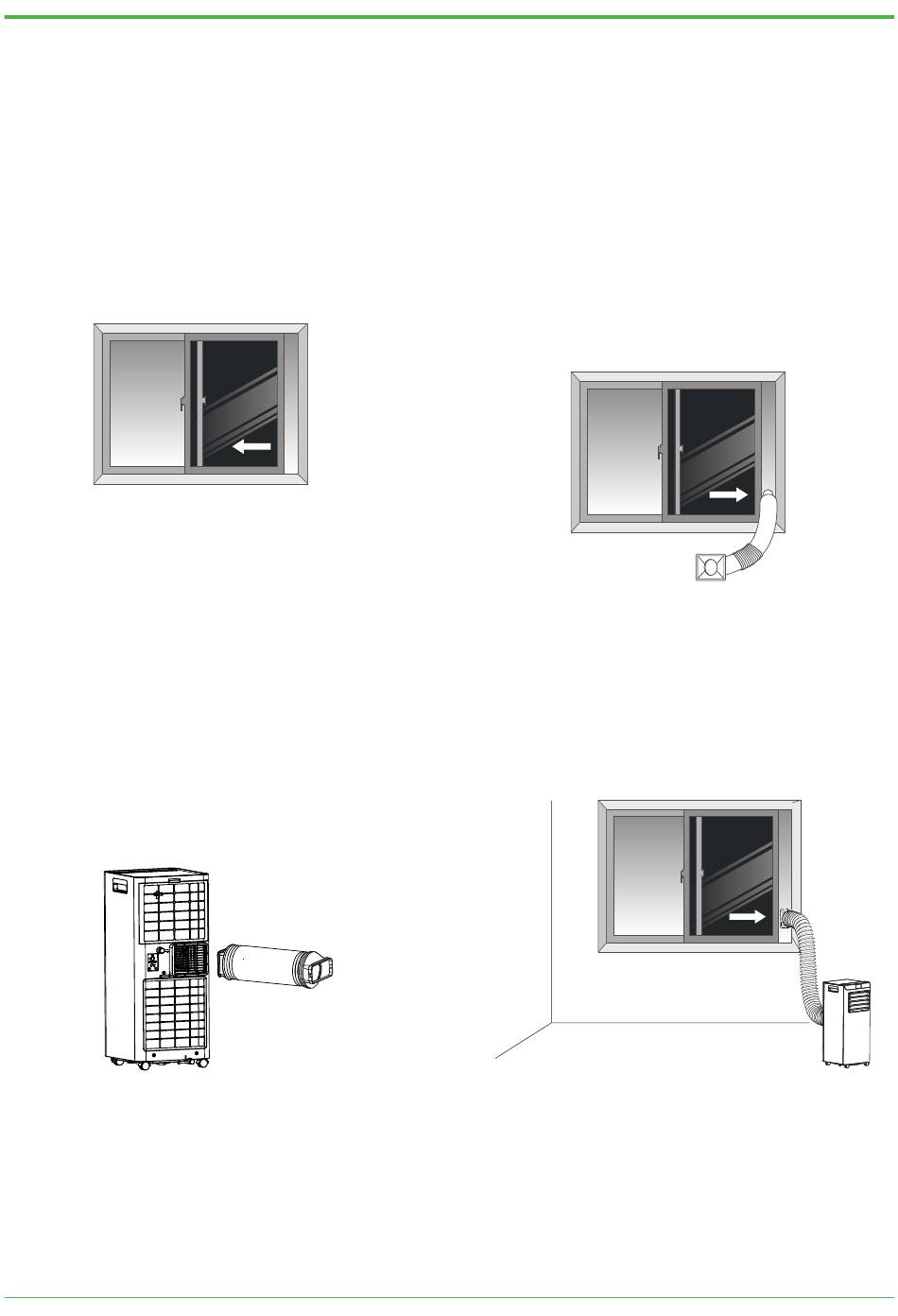

Diagramma schematico dell'installazione
complessiva del prodotto
7. Aprire la finestra in cui devono
essere installati il condotto di
scarico, la partizione della
finestra e altri componenti.
Figura 7
9. Installare il giunto interno del
condotto di scarico sulla
baionetta sul retro del
condizionatore d'aria e farlo
scorrere da destra a sinistra per
fissarlo perfettamente.
Figura 9
8. Installare il condotto di scarico, la
partizione della finestra e altri
componenti sulla finestra e
chiudere la finestra nella
direzione della freccia per
premere il componente della
partizione della finestra.
10. Come mostrato nella Figura 14,
l'apparecchiatura è assemblata.
11
Figura 8
Figura 10
