Montage de cloisons de fenêtres

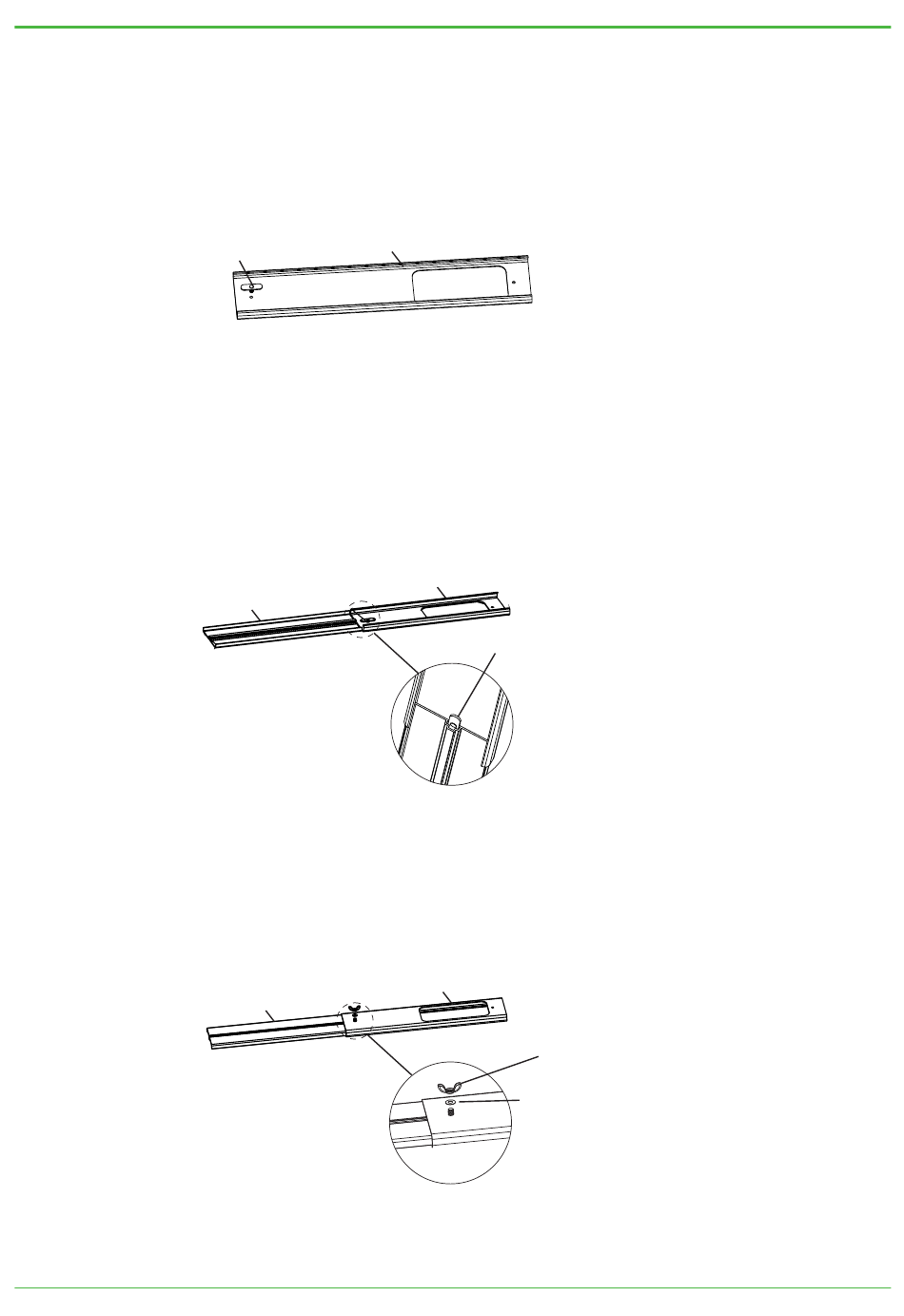

1. Comme le montre la figure 1, insérez la vis à oreilles dans le trou de la cloison
de fenêtre A.
Vis à oreilles
Graphique 1
2. Comme le montre la figure 2, insérez la cloison de fenêtre B dans la cloison de
fenêtre A par le côté (la tête de la vis à oreilles doit être coincée dans la fente
de la cloison de fenêtre B) et ajustez la longueur de l'assemblage si
nécessaire.
Cloison de fenêtre B
Graphique 2
3. Retournez la cloison de la fenêtre, mettez le joint et la vis à oreilles à tour de
rôle et serrez-les.
Cloison de fenêtre B
Graphique 3
Cloison de fenêtre A
Cloison de fenêtre A
Vis à oreilles
Cloison de fenêtre A
9
Écrou à oreilles
Joint
