NOTA: No contamine. Conserve los recursos.
Devuelva el aceite usado a los centros de
recolección.
Cambie el aceite mientras el motor aún está
tibio por el funcionamiento de la siguiente
manera:
1. Coloque el generador en una superficie
nivelada.
2. Consulte la
destornillador de cabeza Philips, suelte los
cuatro (4) tornillos (A).
3. Levante la parte inferior del desviador de
combustible de goma (B) para exponer la
lengüeta de la puerta y retirar la puerta.
B
A

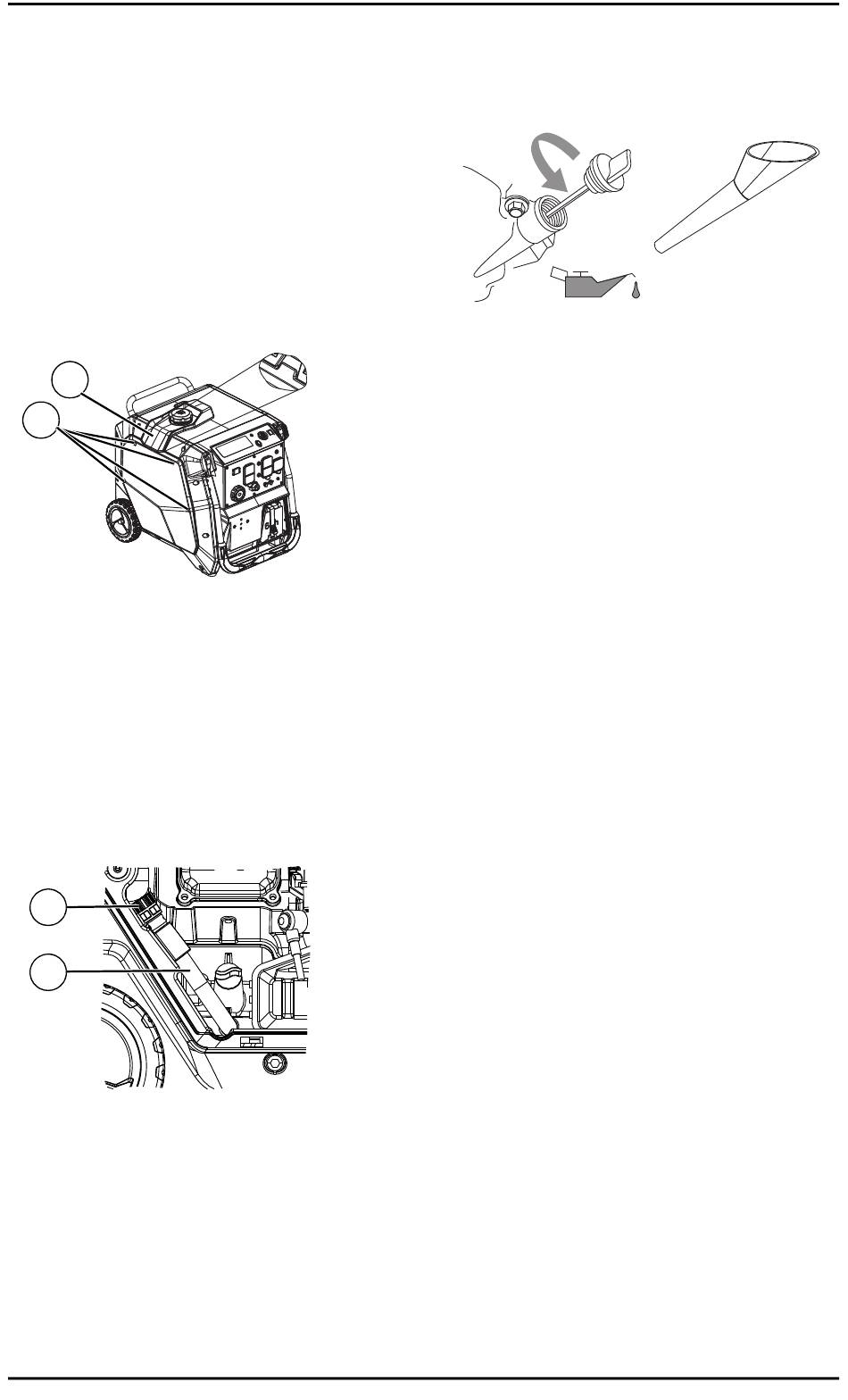

Figura 4-3. Puerta de acceso
4. Desconecte el hilo de la bujía y colóquelo
en un lugar donde no pueda tener
contacto con la bujía.
5. Limpie el área alrededor de la abertura de
llenado de aceite.
6. Consulte la Figura
de drenaje de aceite (A) del gancho de la
puerta.
7. Consulte la Figura
drenaje de aceite (B) del extremo de la
manguera de drenaje de aceite y drene el
aceite en un recipiente adecuado.
B
A
Figura 4-4. Drenaje de aceite
8. Después de que se haya drenado una
cantidad suficiente de aceite de la unidad,
instale y apriete la cubierta de drenaje de
aceite (B).
9. Limpie el aceite derramado. Vuelva a
colocar la manguera de drenaje de aceite
(A) en el gancho de la puerta.
10. Retire la tapa de la abertura de llenado de
aceite.
20
Figura 4-3. Con
019919
4-4. Retire la manguera
4-4. Retire la tapa de
015144
11. Consulte la
embudo en la abertura de llenado de
aceite. Agregue el aceite de motor
recomendado según sea necesario.
un
Figura 4-5. Abertura de llenado de aceite con
12. Consulte la
nivel de aceite, retire el embudo e
introduzca la varilla de nivel de aceite en
el cuello de llenado de aceite sin
enroscarla.
13. Retire la varilla de nivel de aceite y
verifique que el nivel de aceite se
encuentre
funcionamiento seguro.
NOTA: Verifique constantemente el nivel de
aceite durante el proceso de llenado para
asegurarse de que no se rebose.
14. Instale la varilla de nivel y la tapa de la
abertura de llenado de aceite y apriete
manualmente.
15. Instale la puerta de servicio con un
destornillador de cabeza Philips y apriete
los cuatro (4) tornillos de la puerta.
16. Limpie el aceite derramado.
17. Elimine adecuadamente el aceite de
acuerdo
pertinentes.
Filtro de aire
El motor no funcionará adecuadamente y
puede resultar dañado si se hace funcionar
con un filtro de aire sucio. Realice el
mantenimiento del filtro de aire con mayor
frecuencia en condiciones polvorientas y
sucias.
Para realizar el mantenimiento del filtro de
aire:
1. Consulte la
(A) y retire la cubierta del filtro de aire (B).
2. Lave el filtro en agua con jabón. Apriételo
en un paño limpio para secarlo (NO LO
TUERZA).
3. Limpie la cubierta del filtro de aire antes
de instalarla.
4. Vuelva a colocar la cubierta del filtro de
aire y la perilla.
NOTA: Para solicitar un filtro de aire nuevo,
comuníquese con el Centro de Servicio
autorizado más cercano en el número 1-888-
436-3722.
Manual del propietario del generador portátil
Figura 4-5. Introduzca el
embudo
Figura 4-2. Para revisar el
dentro del
con todos los
Figura 4-6. Destornille la perilla
002404
rango de
