Sección 2: Información general y configuración
14
23
21
Componentes del generador
1 Receptáculo de 120 V, 20 A GFCI
(NEMA 5-20R)
2 Receptáculo de 120 V, 30 A
(NEMA L5-30R)
3 Advertencia de bajo nivel de aceite
4 Advertencia de sobrecarga/cortocircuito
5 Luz de advertencia de sobretemperatura
6 Luz de mantenimiento
7 Interruptor ON/OFF (Encendido/Apagado)
principal
8 Interruptor Start/Stop
(Arranque/Detención) eléctrico
9 Interruptor de ahorro
10 Botón de restablecimiento de luz de
mantenimiento
11 Tomacorrientes paralelos
12 Disyuntores de CA
13 Ubicación de conexión a tierra
14 Arrancador retráctil
15 Tapa del tanque de combustible
16 Manilla
17 Filtro de aire
18 Silenciador
6
15
18
019915
22 16

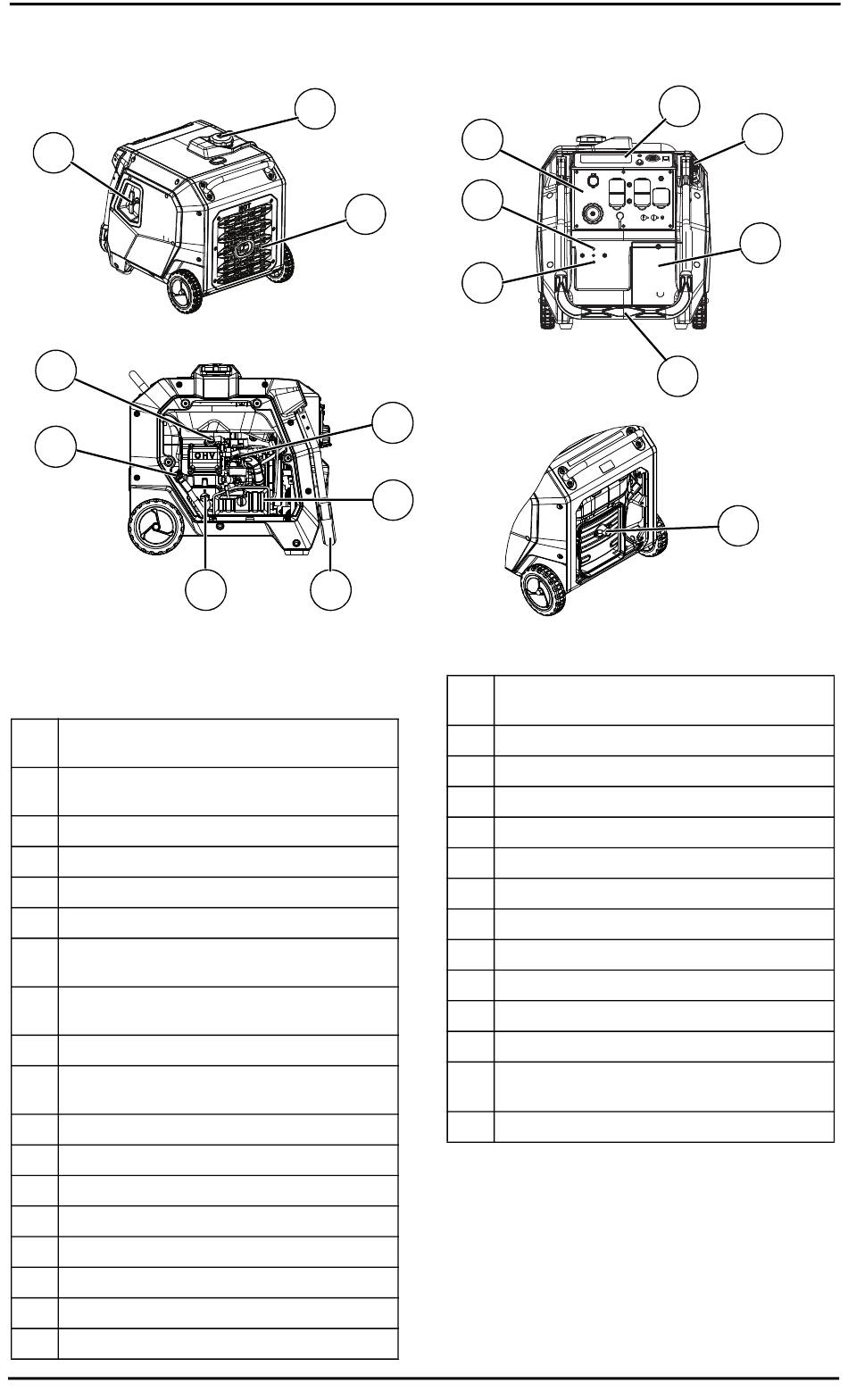

Figura 2-1. Controles y funciones
19
25
26
24
17
015134
19 Panel de control delantero (consulte la
Figura 2-3
20 Batería (detrás de la cubierta)
21 Drenaje de aceite
22 Abertura de llenado de aceite
23 Bujía
24 Carburador
25 COsense ROJO (Peligro)
26 COsense AMARILLO (Peligro)
27 Perilla selectora de combustible
28 Entrada de PL
29 Tomacorrientes USB-A y USB-C®
30 Parachispas
31 Panel de control superior (consulte la
Figura 2-2
32 Botón de liberación de la manilla
Manual del propietario del generador portátil
31
019916
16
Panel de escape
retirado
30
015207
)
)
32
20
