Sprechstelle mit Induktionsschleife WS 211V D DA

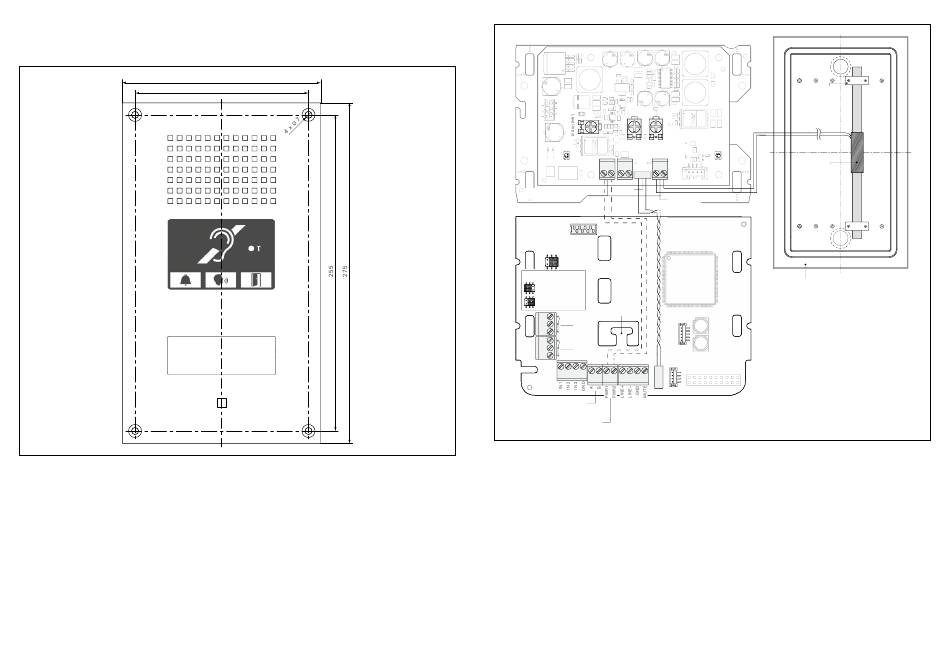

Abmessungen
Frontplattenstärke: 3 mm/Maße in mm, kein Maßstab!
Hinweis:
Befestigen der Induktionsschleife mit den beigelegten Montageschellen und Schrauben zwingend
rechtsseitig, wie in der folgenden Abbildung dargestellt. Nichtbeachtung kann zu Brummgeräuschen
führen.
160
140
Anschlussdiagramm
BAD-
BAD-
MARK
MARK
BMK1
BMK1
MLC
Loop
Current
LED "Power"
+
- -
+
- -
1
1
BOC1
BOC1
1
1
C
C
O
O
B
B
LINE IN
Externe Spannungsversorgung
15 VDC – 26 VDC
Induktions-
schleife
Erweiterungsstecker
für EB2E2AHE
Jumper
Spannungsversorgung:
Externe
Spannungsversorgung
Spannungsversorgung
von Intercom Server
für Befestigung von
Kabelbindern
OUT 1
OUT 1
OUT 2
OUT 2
Teilnehmer
Intercom Server (A,B)
Externe Spannungsversorgung
15 VDC – 26VDC
Installation:
• Schließen Sie die Induktionsschleife, die Verbindung zum Intercom Server und die externe Span-
nungsversorgung an:
• Anschluss der Induktionsschleife wie in der folgenden Abbildung gezeigt (Polarität spielt keine
Rolle).
• Anschluss der externen Spannungsversorgung (15 VDC bis 26 VDC) wie in der folgenden Abbil-
dung gezeigt.
Hinweis: Wird für die Sprechstelle eine externe Spannungsversorgung verwendet, kann diese
auch für das Induktionsschleifenverstärker-Modul
verwendet werden.
• Schalten Sie die externe Spannungsversorgung ein und kontrollieren Sie, ob die LED „Power" leuchtet!
• Die Potentiometer „Level-Input" , „MLC" und „Loop Current" sind voreingestellt!
• Testen Sie die Systemleistung mit einem Schleifenempfänger oder einem Feldstärkemessgerät.
Passen Sie die Leistung bei Bedarf an. Beachten Sie dabei die jeweiligen Standards.
• Level-Input: Passen Sie den Pegel des Eingangssignals an. Bei ausreichendem Eingangspegel
leuchtet die LED grün.
• Loop Current: Passen Sie die Signalstärke der Induktionsschleife an.
• MLC: Metallische Oberflächen können die Übertragung von höheren Frequenzen reduzieren. Pas-
sen Sie einen zu dumpfen Klang durch das Absenken tieffrequenter Signalanteile an.
• Montieren Sie die Intercom Sprechstelle - siehe Beipackbeschreibung Aufputz / Unterputzgehäuse.
2
2
C
C
O
O
B
B
BOC2
BOC2
Montageschelle
LED
"Adjust"
Induktionsschleife
1
1
Auf- oder Unterputzkit
