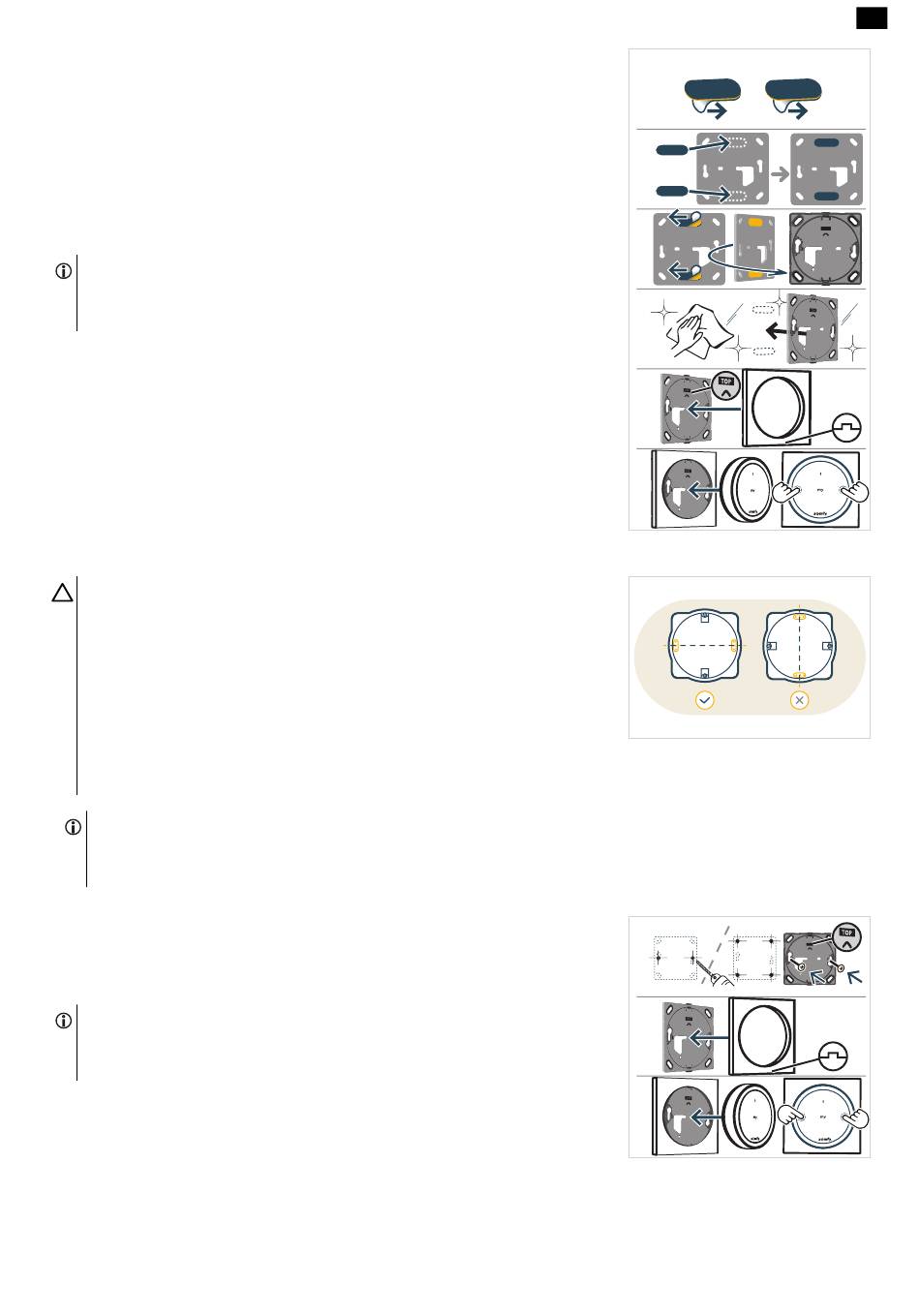

1] Retirer le film de protection des adhésifs double face.
2] Coller les adhésifs double face au dos de la plaque de fixation noire.
3] Retirer le second film de protection des adhésifs double face une fois collés.
4] Veiller à respecter l'orientation indiquée sur la face avant de la plaque de
fixation noire, puis appuyer celle-ci sur le mur propre, lisse et sec. S'assurer
que la plaque est fermement fixée à la surface.
5] Commencer par clipser le cadre carré sur la plaque de fixation noire.
INFORMATION
Vérifier que Amy 1 A/M Modes io est bien allumé avant de clipser le module (voir
Mise en service de Amy 1 A/M Modes io).
6] Clipser le module Amy 1 A/M Modes io sur la plaque de fixation noire. Appuyer
fermement sur l'avant du module jusqu'à enclenchement : appuyer à droite et
à gauche de la touche my, aussi près que possible du cercle translucide, mais
pas sur les bords du module (pour éviter d'émettre une commande par
inadvertance).
2.5.1.2. Avec des vis
ATTENTION
• Ne pas utiliser un tournevis électrique.
• Respecter l'ordre d'assemblage pour que les pièces s'emboîtent correctement
et ne pas les endommager.
• Pour fixer la plaque de fixation noire à une boîte d'encastrement, les 2 orifices
des vis de la boîte d'encastrement doivent être orientés horizontalement et
non verticalement.
• En cas d'erreur de montage, utiliser un cache pour fermer la boîte
d'encastrement et fixer à l'aide des adhésifs double face.
INFORMATION
Pour fixer la plaque de fixation noire directement au mur, utiliser soit les 2 orifices de vis horizontaux, soit les orifices
dans les 4 coins.
1] Fixer la plaque de fixation noire à l'aide de vis adaptées au diamètre des trous
et au type de mur. Respecter l'orientation indiquée sur la face avant.
2] Commencer par clipser le cadre carré sur la plaque de fixation noire.
INFORMATION
Vérifier que Amy 1 A/M Modes io est bien allumé avant de clipser le module (voir
Mise en service de Amy 1 A/M Modes io).
3] Clipser le module Amy 1 A/M Modes io à la plaque de fixation noire au milieu
du cadre carré. Appuyer fermement sur l'avant du module jusqu'à
enclenchement : appuyer à droite et à gauche de la touche my, aussi près que
possible du cercle translucide, mais pas sur les bords du module (pour éviter
d'émettre une commande par inadvertance).
©
