Intex CHALLENGER 3 / SET Owner's Manual page 79

(98IO) "ISO" BOAT W / MOTOR MOUNTING (TYPE II) DUTCH 4.875" X 7.25" 10/10/2023

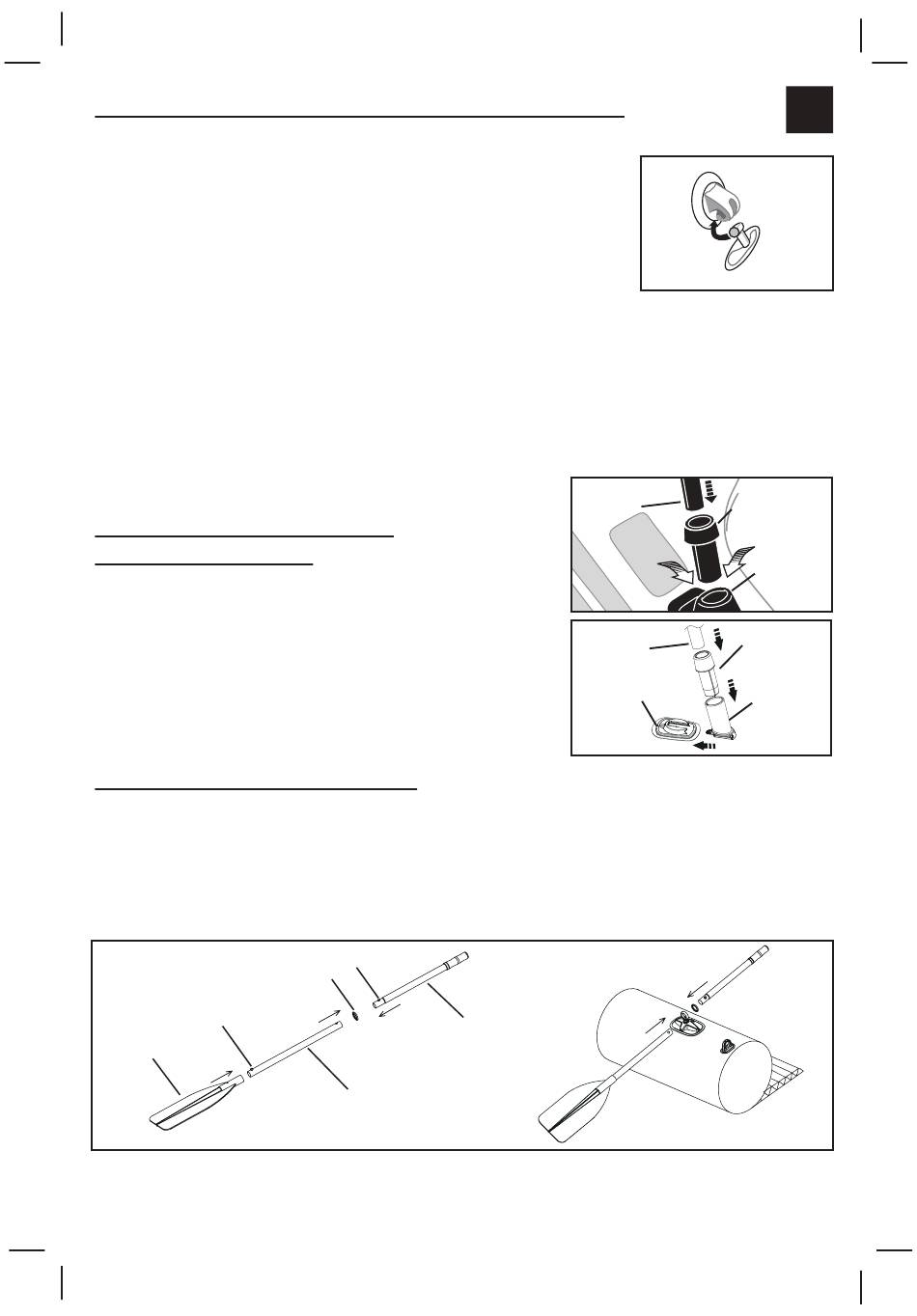

Installatie Van De Zittingen (Bepaalde Modellen):
1. Blaas elk zitkussen op tot ongeveer 75% van de capaciteit.
2. Bevestig de haak van het kussen aan de haak op de boot.
Zie figuur A. Bevestig zo ook de andere haken van de kussens.
3. Blaas vervolgens de zitkussens verder op totdat ze stevig,
maar niet hard zijn opgeblazen. NIET te hard opblazen!
4. Het losmaken van de kussens: leeg laten lopen en afhaken.
LET OP: Sommige zitkussens kunnen na het opblazen zonder
aanhaken voor, midden of achterin de boot vastgeklemd worden.
Geen scharnieren aanwezig.
Serie Mariner:
1. Blaas elk zitkussen op tot ongeveer 75% van de capaciteit.
2. Plaats de kussens in de voorste, middelste of achterste locatie van de boot romp.
3. Blaas vervolgens de zitkussens verder op totdat ze stevig, maar niet hard zijn opgeblazen.
NIET te hard opblazen!
4. Na het opblazen van de zittingen dienen deze direct in de voorste, middelste of achterste
locatie van de boot romp geplaatst te worden.
5. Het losmaken van de zittingen: leeg laten lopen en draai
de installatieprocedures om.
Gebruik Van De Hengelsteun
(Bepaalde Modellen):
1. Haal het losse opzetstuk uit de hengelsteun en schuif
dit over het uiteinde van de hengel.
2. Steek het uiteinde van de hengel mét opzetstuk in de
hengelsteun.
Serie Mariner:
1. Schuif de hengelhouder in de montagevoet.
2. Steek de dop op de hengel-houder.
3. Stop de hengel in de eindkap.
Montage Van De Roeispanen:
1. Steek "steel A" met de pin opening eerst in het blad. Zorg dat de pin goed vastzit.
2. Steek, van buiten naar binnen, de "steel A" met blad door de roeidol (blad is dus "buiten" de
boot).
3. Schuif de ring over het uiteinde van de andere zijde van de samengestelde "steel B" vanaf
de binnenzijde van de boot.
4. Druk op de pin en stop steel B in steel A. Zorg dat de pin stevig in het gat wordt vastgezet.
5. Als de roeispanen niet worden gebruikt, zet ze dan vast in de houders op de boot.
Bevestigingsring
Pin
Blad
BEWAAR DEZE INSTRUCTIES
Pin
Steel B
Steel A
Bladzijde 9
Hengel
Los opzetstuk
Hengelsteun
Hengel
Los opzetstuk
Montagevoet
Hengelsteun
98
A
Figuur A
