Intex CHALLENGER 3 / SET Owner's Manual page 65

(98IO) "ISO" BOAT W / MOTOR MOUNTING (TYPE II) ITALIAN 4.875" X 7.25" 10/10/2023

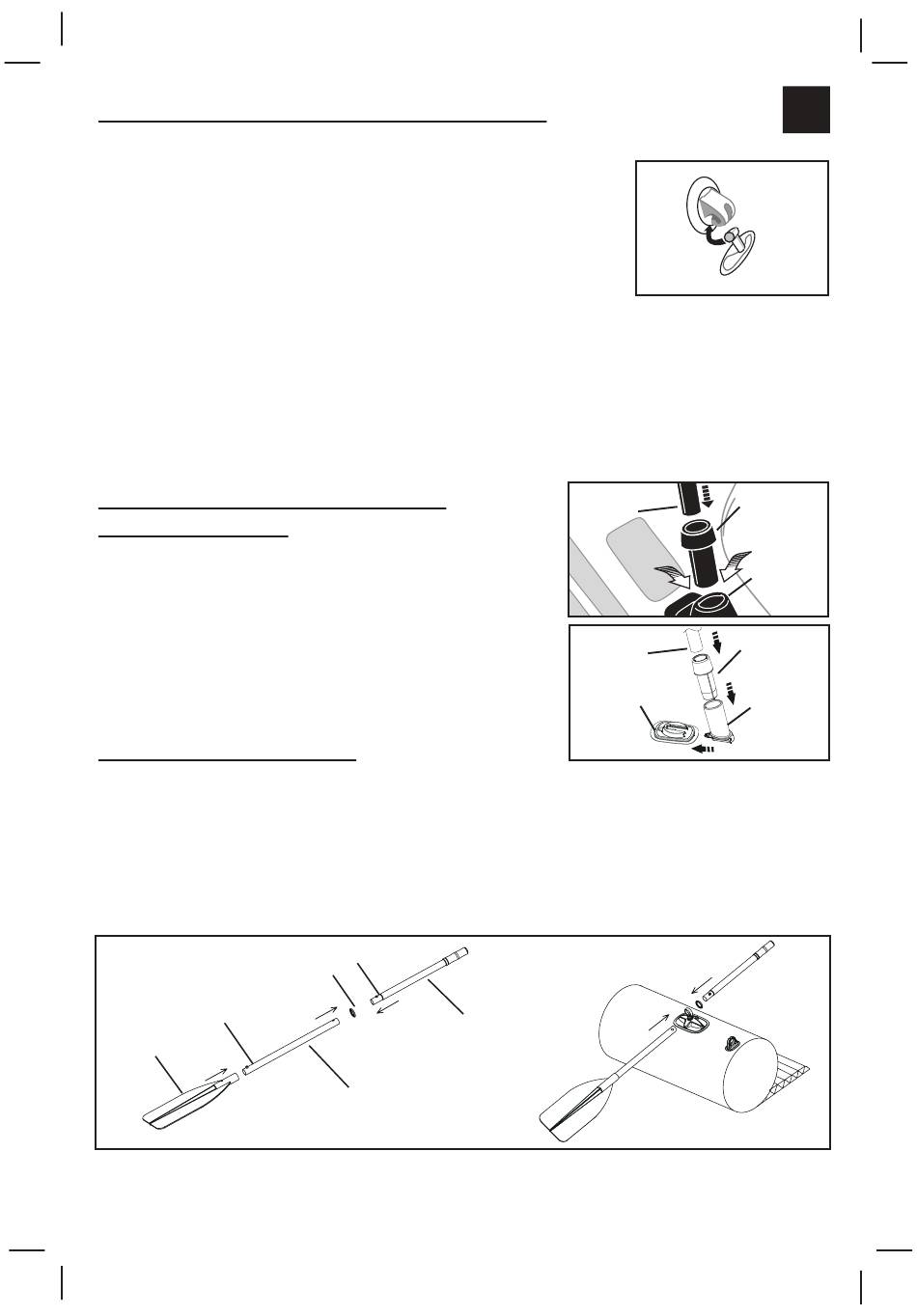

Installazione dei sedili (per certi modelli):
1. Gonfiare ogni sedile lentamente per un 75% della capacita'.
2. Agganciare la cerniera del sedile alla cerniera della barca.
Ripetere l'operazione sull'altro lato e per tutti i sedili.
Vedere fig. A.
3. Procedere con la gonfiatura totale dei sedili, lentamente, fino
a che risultino rigidi ma non troppo duri. NON GONFIATE
ECCESSIVAMENTE!
4. Per smontare i sedili, sgonfiateli ed eseguite le operazioni di
installazione al contrario.
NOTA: Quando gonfi, i sedili, andranno ad incastrarsi nella
parte anteriore, posteriore e laterale dell'abitacolo. Non ci sono cardini.
Serie Mariner:
1. Gonfiare ogni sedile lentamente per un 75% della capacita'.
2. Posizionare i sedili a prua, al centro o a poppa dell'imbarcazione.
3. Procedere con la gonfiatura totale dei sedili, lentamente, fino a che risultino rigidi ma non
troppo duri. NON GONFIATE ECCESSIVAMENTE!
4. Sistemare i sedili direttamente a prua, al centro o a poppa dell'imbarcazione.
5. Per smontare i sedili, sgonfiateli ed eseguite le operazioni di installazione al contrario.
Uso del supporto canna da pesca
(per certi modelli):
1. Far scorrere il tappo lungo la canna da pesca fino in
fondo.
2. Inserire la canna da pesca nel supporto.
Serie Mariner:
1. Inserire il supporto per canna da pesca nella base di
fissaggio.
2. Inserire il cappuccio terminale nel supporto per canna
da pesca.
3. Inserire la canna da pesca nel cappuccio terminale.
Assemblaggio dei remi:
1. Inserire l' "asta A" nella pala del remo in modo che foro e pin si aggancino in maniera
sicura.
2. Inserire l' "asta A" assemblata, attraverso l'anello di supporto del remo con la pala verso
l'esterno della barca.
3. Posizionare l'anello di giunzione sull'altra estremita' dell' "asta B" assemblata, da dentro
la barca.
4. Premere il perno e inserire l'asta B nell'asta A; assicurarsi che il perno sia incastrato
saldamente nel foro.
5. Quando non usati, posizionare i remi negli appositi supporti ai lati della barca.
Anello di
giunzione
Pin
Pala
CONSERVARE QUESTE ISTRUZIONI
Pin
Asta B
Asta A
Pag 9
Canna da
Tappo
pesca
terminale
Canna da
Tappo
pesca
terminale
Base di fissaggio
98
A
Fig A
Supporto
canna da
pesca
Supporto
canna da
pesca
