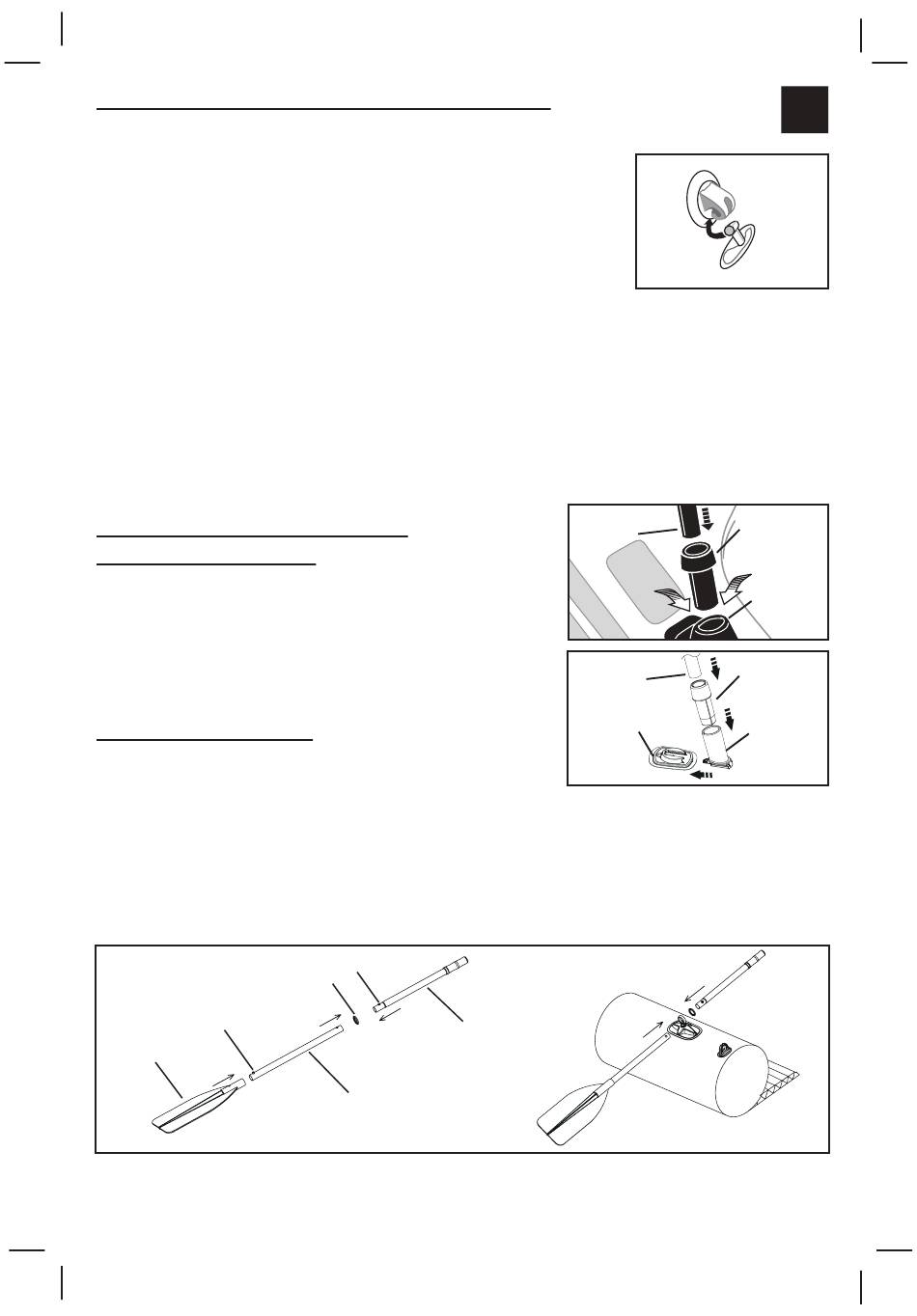

Anbringen der Sitze (Bestimmte Modelle):
1. Blasen Sie jedes Sitzpolster langsam zu zirka 75% auf.
2. Befestigen Sie das Sitzpolsterscharnier mit dem Scharnier
an der Bootwand. Wiederholen Sie diesen Vorgang auf der
anderen Seite und für alle Sitze. Beachten Sie Abb. A.
3. Blasen Sie die Sitzpolster weiter langsam so lange auf, bis sie
sich fest anfühlen, aber NICHT hart. NICHT ZU FEST AUPUMPEN!
4. Beim Demontieren der Sitzpolster lassen Sie die Luft zuerst aus
und kehren Sie den Installationsprozess um.
Hinweis: Einige Sitzpolster werden nach dem Aufblasen im
vorderen, mittleren oder hinteren Bereich des Cockpits befestigt.
Keine Scharniere.
Serie Mariner:
1. Blasen Sie jedes Sitzpolster langsam zu zirka 75% auf.
2. Legen Sie die Sitzkissen in den vorderen, mittleren oder hinteren Teil des Boot-Cockpits.
3. Blasen Sie die Sitzpolster weiter langsam so lange auf, bis sie sich fest anfühlen, aber
NICHT hart. NICHT ZU FEST AUPUMPEN!
4. Nach dem Aufblasen werden die Sitzkissen direkt im vorderen, mittleren oder hinteren Teil
des Boot-Cockpits angebracht.
5. Beim Abbauen der Sitzpolster lassen Sie die Luft zuerst aus und kehren Sie
denInstallationsprozess um.
Verwendung des Angelhalters
(Bestimmte Modelle):
1. Schieben Sie die Endkappe über das Ende der Angelrute.
2. Stecken Sie die Angelrute in die Halterung.
Serie Mariner:
1. Schieben Sie die Angel-Halterung in die Montageplatte.
2. Stecken Sie die Endkappe in den Angelrutenhalter.
3. Stecken Sie die Angel in die Endkappe.
Montage der Ruder:
1. Fügen Sie "Schaft A" mit dem Stift-Ende als erstes mit
dem Ruderblatt zusammen. Versichern Sie sich, dass
der Stift fest im Ruderblatt sitzt.
2. Führen Sie den zusammengebauten "Schaft A" durch die Ruderdolle, wobei das Ruderblatt
Richtung Wasser (außerhalb des Bootes) zeigt.
3. Befestigen Sie aus dem Boot heraus den Überwurfring am anderen Ende des
zusammengebauten "Schaft B".
4. Drücken Sie den Stift und stecken Sie Stange B in Stange A. Achten Sie darauf, dass der
Stift fest im Loch einrastet.
5. Wenn die Ruder nicht benutzt werden, sichern Sie die Ruder in den Ruderhaltern, die sich
auf beiden Seiten des Bootes befinden.
Überwurfring
Stift
Ruderblatt
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
Stift
Schaft B
Schaft A
Seite 9
Angelrute
Endkappe
Angelrute
Endkappe
Montageplatte
Angelhalter
98
A
Fig A
Angelhalter
