Zendure SolarFlow Smart PV Hub User Manual page 99

PL
5.3.7 Podłączenie kablami
Wskazówki: Przed podłączeniem kabla należy się upewnić, że produkt
jest wyłączony (naciśnij i przytrzymaj przez 6 sekund przycisk
IoT).

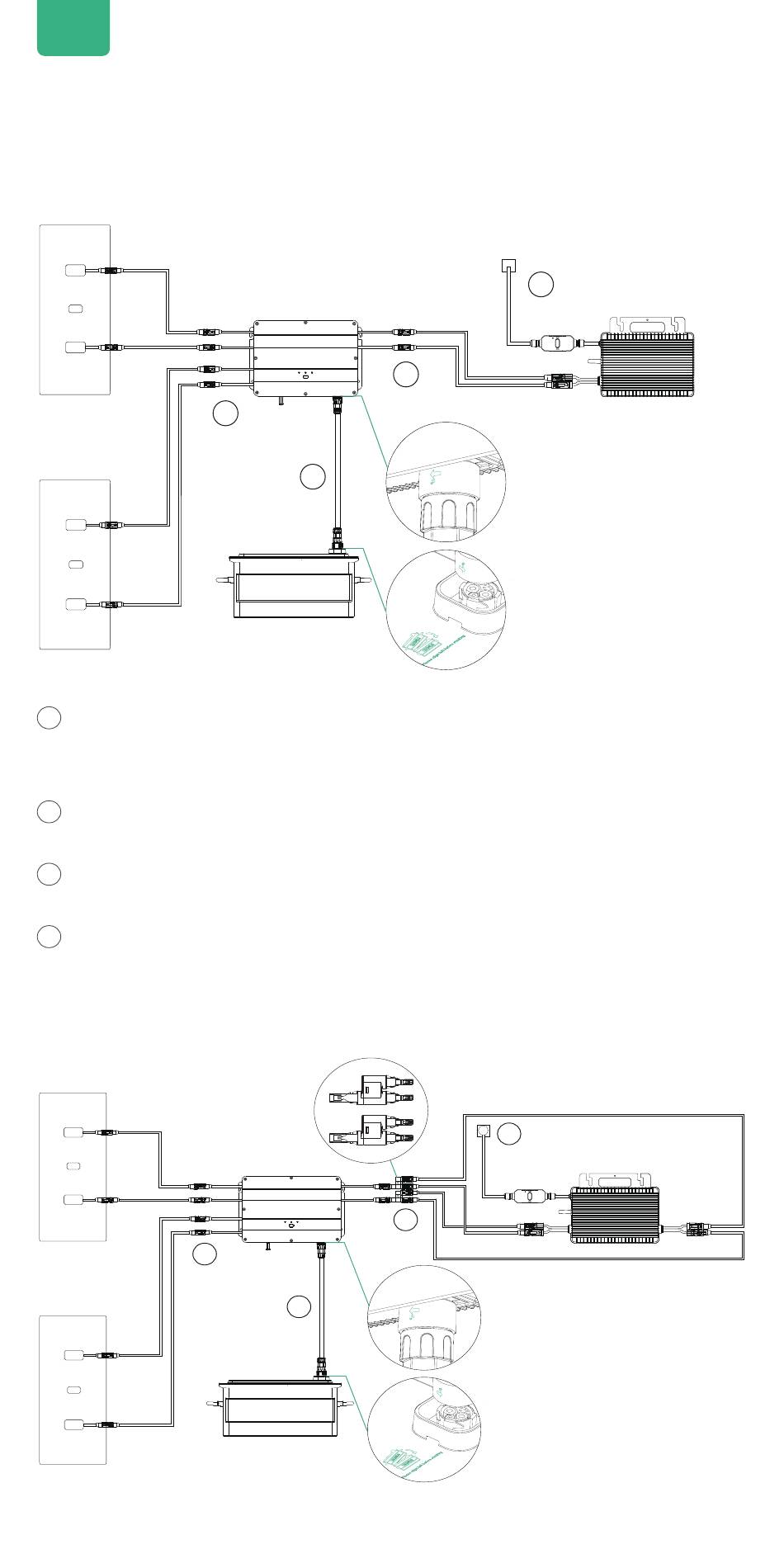

Połączenie kablowe 1-do-1 z mikrofalownikiem
Podłącz AB1000 do Smart PV Hub za pomocą kabla akumulatora.
1
Zaciski kabla akumulatora mogą być samoblokujące. Dźwięk kliknięcia
oznacza prawidłowe włożenie kabla akumulatora.
Połącz Smart PV Hub z mikrofalownikiem za pomocą kabla
2
mikrofalownika.
Podłącz mikrofalownik do gniazda sieci domowej z użyciem
3
oryginalnego kabla.
Podłącz panel solarny do Smart PV Hub.
4
Wskazówki: Najpierw należy podłączyć AB1000, a następnie podłączyć
panele solarne.
Połączenie kablowe 2-do-1 z mikrofalownikiem
MC4 Y connector 1-to-2
99
4
1
Złącze Y MC4
1-do-2
4
1
3
2
Strzałka na kablu
The arrow on the battery
akumulatora znajduje się z
cable is in the front.
przodu.
The arrow on the battery
Strzałka na złączu baterii
connector and the "note" on
i "uwaga" na AB1000,
the top of the AB1000 are on
znajdują się po jednej
one side.
stronie.
3 Gniazdo sieci domowej
Home Socket
2
Strzałka na kablu akumulatora
The arrow on the battery
cable is in the front.
znajduje się z przodu.
Strzałka na złączu baterii i
The arrow on the battery
"uwaga" na AB1000, znajdują
connector and the "note" on
the top of the AB1000 are on
się po jednej stronie.
one side.
Gniazdo sieci domowej Home Socket
