5.3.4 Instalar Smart PV Hub
Sugerencias:
• Instale el Smart PV Hub en un lugar donde no le dé la luz solar directa.
• La longitud de nuestros cables solares es de 3 metros. Por tanto, antes
de confirmar la ubicación de la instalación del Smart PV Hub, mida la
distancia desde el conector MC4 del panel solar al conector MC4 del
Smart PV Hub.
• El Smart PVHub no viene con una antena Wi-Fi instalada. Por favor,
instale la antena Wi-Fi en el Smart PVHub antes de montarlo en la pared.
1
3
1
2
4

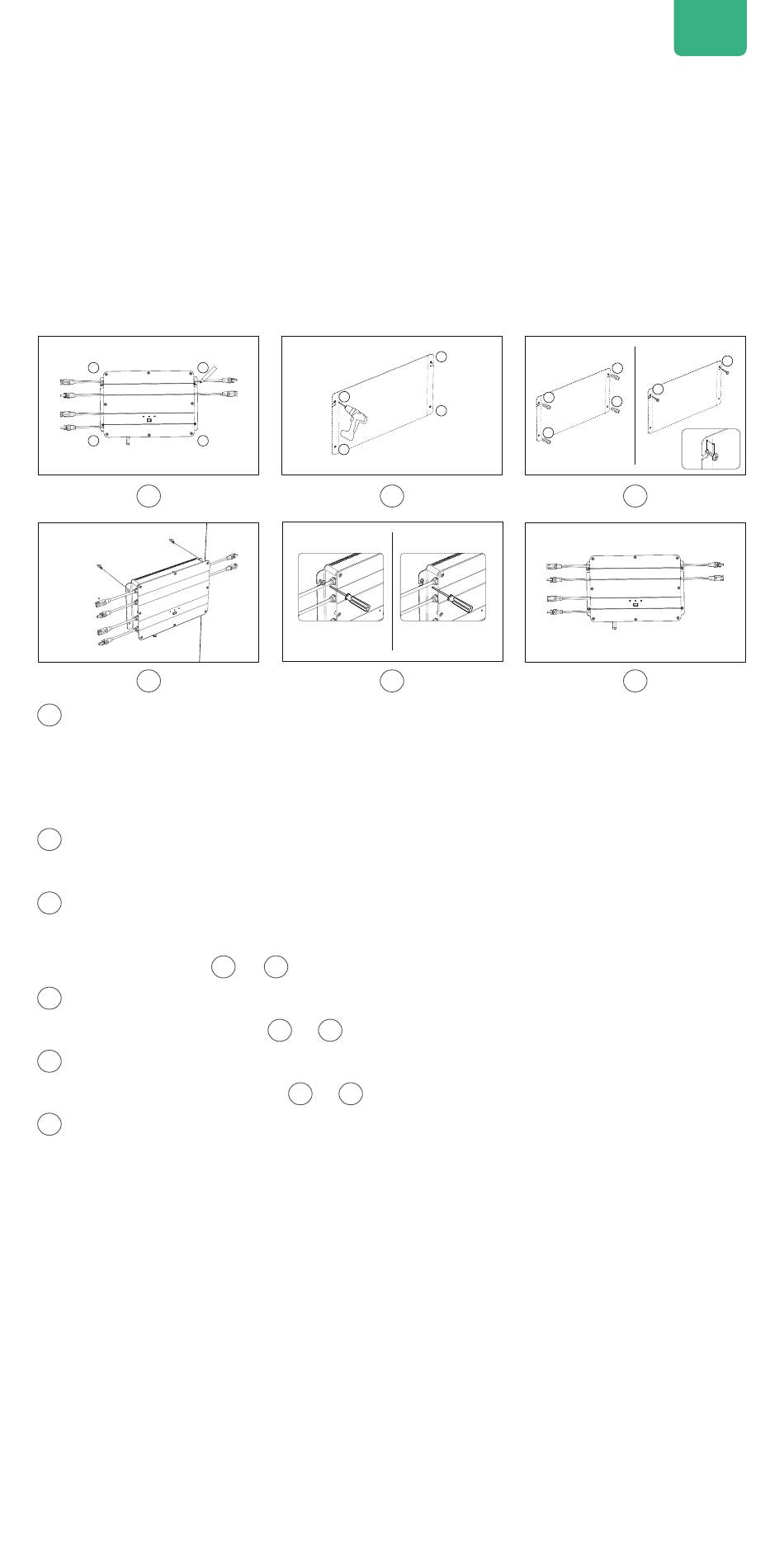

Marque la ubicación. Busque una pared en la que pretenda realizar
1
la instalación. Una persona fijará el Smart PV Hub a la pared con las
manos y la otra marcará las posiciones de los cuatro orificios para
tornillos del Smart PV Hub con un rotulador.
Taladrado. Perfore cuatro orificios de montaje de 8 mm de diámetro en
2
las cuatro posiciones marcadas.
Instale los tornillos. Instale los tacos de expansión de plástico amarillos
3
en los 4 orificios taladrados en el paso 3 y, a continuación, atornille 2/3
de los tornillos
Cuelgue su Smart PV Hub. Cuelgue el Smart PV Hub en la parte
4
expuesta del tornillo
Una persona fija el Smart PV Hub con ambas manos y la otra atornilla
5
el resto de los tornillos
Instale otros dos tornillos, 3 y 4, en el taco de expansión de plástico
6
amarillo y completamente en la pared. De esta manera, habrá
completado la instalación de su Smart PV Hub.
5.3.5 Instalar el microinversor
Sugerencias: El método de montaje está sujeto a las instrucciones del
microinversor.
• Para reducir las conexiones, se recomienda instalar el microinversor entre
el Smart PV Hub y el enchufe de la casa, cerca del PV Hub.
• Asegúrese de dejar una distancia de al menos 50 mm entre el Smart PV
Hub y el microinversor para disipar el calor.
2
1
4
3
3
y en los tacos correspondientes.
1 2
y .
1 2
y
1 2
2
4
2
1
4
3
5
en la pared por completo.
