Zendure SolarFlow Smart PV Hub User Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
SolarFlow
User Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the SolarFlow Smart PV Hub and is the answer not in the manual?

Questions and answers

Related Manuals for Zendure SolarFlow Smart PV Hub

Summary of Contents for Zendure SolarFlow Smart PV Hub

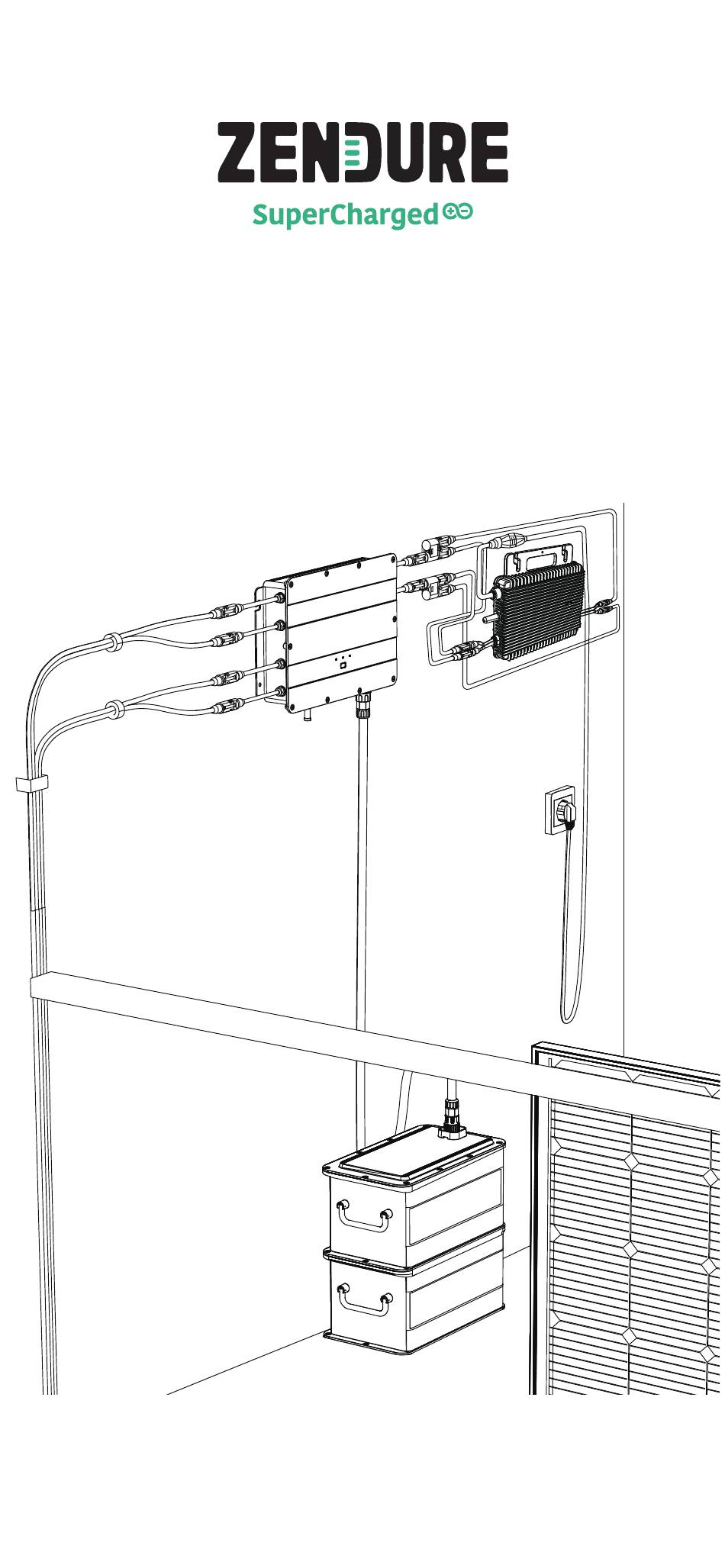

  • Page 1 SolarFlow User Manual...
  • Page 2 Users take full responsibility for the safe usage and operation of this product. Familiarize yourself with relevant regulations in your area. You are solely responsible for being aware of all relevant regulations and using Zendure products in a way that is compliant. Keep this manual for future reference. CONTENTS 1.
  • Page 3 Smart PV Hub 1200 Name Controller Model ZDSPVH1200 Weight ≈ 4.7 kg Dimensions（L*W*H） 363×246×64 mm Wireless Type Bluetooth, 2.4GHz Wi-Fi, IP Level IP65 Warranty 10 Years PV Input Recommended Input Power 210-550W each Maximum Input DC Voltage MPPT Voltage Range 16-48V MPPT Full Power Voltage Range 31-48V...
  • Page 4 Name Add-on Battery AB1000 Model ZDAB1000 Weight ≈ 11.5kg Dimensions 350×200×186.5mm Capacity 960Wh/48V Type LiFePO4 Output Power 1200W Max Input Power 800W Max* Max Extend Number of Battery Max Extend Capacity 3840Wh IP Level IP65 Color Gray Charging Temperature 0-55℃ Discharging Temperature -20-60℃...
  • Page 5 This equipment should be installed and operated with minimum distance 20cm between the radiator & your body. 3.3 EC DECLARATION OF CONFORMITY ZENDURE TECHNOLOGY CO., LIMITED declares that the SolarFlow product (Smart PV Hub) complies with directive 2014/53/EU (RED) , 2011/65/ EU(RoHS) , 2015/863/EU(RoHS) .
  • Page 6 Please check the accessories before installation, some accessories € need to be purchased separately. After the installation, please first download the Zendure App to check electricity produced and set the power to the Microinverter. After SolarFlow installation, it will take about 5 minutes before it can be connected to the grid, and the data will be synchronized to the Zendure App within 20 minutes.
  • Page 7 5. Getting Started 5.1 What’s in The Box 1* Smart PV Hub 4* Solar Cable 3m 1* Battery Cable 2* Microinverter 1.5m Cable 0.6m 6* Mounting Screws 2* Flat 1* Aerial User Manual M4.7*39mm Washeret 1. Solar Cable: Used for solar panels connection. 2.
  • Page 8 IoT connection. Users can directly connect to IoT on Zendure App. Tips: • After the device is bound to Zendure Apps, when SolarFlow is turned on again, the IoT indicator light flashes slowly until it can communicate with the Zendure App.
  • Page 9 Press and hold the IoT Smart PV Hub & AB1000 Hardware Reset button 10 seconds Download the Zendure Smart PV Hub & AB1000 OTA App to OTA Tips: • Choose one of bluetooth or Wi-Fi on Zendure App, Wi-Fi is preferred .
  • Page 10 F. Connect the Microinverter to home grid G. Connect the solar panels to the Smart PV Hub H. Scan the QR code and download the Zendure app. Follow the instructions of the app to set up device.After 20 minutes, you will get the SolarFlow power storage system's data on your Zendure app.
  • Page 11 If you have installed the balcony solar system, you need to disconnect it according to the following steps: Unplug the cables of the Microinverter and the home grid. Only unplug the cables of the first solar panel and the Microinverter. Tips: The installation of the solar panel does not need to be moved unless you want to change the location.
  • Page 12 5.3.4 Install Smart PV Hub Tips: • Please install the Smart PV Hub in a place out of direct sunlight. • The length of our solar cables are 3 meter, so before confirming the location of the Smart PV Hub's installation, please measure the distance from MC4 connector of solar panel to MC4 connector of Smart PV Hub.
  • Page 13 Mark Location, Find a position next to Smart PV Hub, one person fixes the Microinverter on the wall with his hands, and the other person marks the positions of the two screw holes of the Microinverter with a marker. Drilling,drill two diameter 8mm mounting holes at the two marked positions.
  • Page 14 5.3.7 Connect with Cables Tips: Before connecting cable, please make sure that the product is turned off（press and hold IoT button for 6 seconds). Cable Connection For 1-in-1 Microinverter Home Socket Home Socket The arrow on the battery The arrow on the battery cable is in the front.
  • Page 15 Connect AB1000 to Smart PV Hub with the battery cable,The terminals of battery cable can be self-locking, when you hear a click, you have inserted the battery cable well. Connect Smart PV Hub to Microinverter, first connect the "1 to 2 MC4 connector"...
  • Page 16 13A to avoid potential overcurrent that may cause malfunction. * The 2-to-4 Solar Parallel Y Cable needs to be purchased from Zendure official website * We are not liable for any damages resulting from improper connections.
  • Page 17 Tips: • It takes a period of time for the system to grid connection, and it takes about 20 minutes to synchronize data to Zendure App, so after the installation, please wait 20 minutes before going to the APP settings.
  • Page 18 5.3.9 Disconnection of SolarFlow Tips: Before disconnecting, please turn off SolarFlow (Press and hold the IoT button 6 seconds to turn off ) First turn off the AB1000 and Smart PV Hub(Press and hold the IoT button 6 seconds ) Disconnection of home grid,un plug the cables of Microinverter and home shuko.
  • Page 19 Verantwortung für die sichere Benutzung und Bedienung dieses Produktes. Machen Sie sich mit relevanten Richtlinien in Ihrer Region vertraut. Sie zeichnen allein dafür verantwortlich, sich mit allen relevanten Richtlinien und der konformen Verwendung von Zendure-Produkten vertraut zu machen. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf. INHALT 1.
  • Page 20 Smart PV Hub 1200 Name Controller Modell ZDSPVH1200 Gewicht ≈ 4,7 kg Abmessungen（L x B x H） 363 × 246 × 64 mm Drahtlostyp Bluetooth, 2,4-GHz- WLAN, IP-Stufe IP65 Garantie 10 Jahre PV-Eingang Empfohlene Eingangsleistung Jeweils 210 bis 550 W Maximale Eingangsgleichspannung 60 V MPPT-Spannungsbereich...
  • Page 21 Name Zusatzakku AB1000 Modell ZDAB1000 Gewicht ≈ 11,5 kg Abmessungen（L x B x H） 350 × 200 × 186,5 mm Kapazität 960 Wh/48 V LiFePO4 Ausgangsleistung 1200 W max Eingangsleistung 800 W max Max. Anzahl Erweiterungsakkus Max. Erweiterungskapazität 3840 Wh IP-Stufe IP65 Farbe...
  • Page 22 Mindestabstand von 20 cm zwischen dem Sender und Ihrem Körper installiert und betrieben werden. 3.3 EG-KONFORMITÄTSERKLÄRUNG ZENDURE TECHNOLOGY CO., LIMITED erklärt, dass das SolarFlow-Produkt (Smart PV Hub) die Richtlinien 2014/53/EU (RED), 2011/65/EU (RoHS), 2015/863/EU (RoHS) erfüllt. Den vollständigen Text der Konformitätserklärung finden Sie unter der...
  • Page 23 Nach der SolarFlow-Installation dauert es etwa 5 Minuten, bis es eine Verbindung zum Stromnetz herstellen kann. Die Daten werden innerhalb von 20 Minuten mit der Zendure-App synchronisiert. Bitte bestätigen Sie vor Einstellung der Ausgabe an den Mikro- Inverter die Nennleistung Ihres Mikro-Inverters. Die Ausgabe an den Mikro-Inverter darf nicht größer sein als die Nennleistung Ihres Mikro-...
  • Page 24 5. Erste Schritte 5.1 Lieferumfang 1 x Smart PV Hub 4 x Solarmodulkabel, 1 x Akkukabel, 2 x Mikro-Inverter- 1,5 m Kabel, 0,6 m 6 x Montageschraube, 2 x flache 1 x Antenne Bedienungsanleitung M4,7 x 39 mm Unterlegscheibe 1. Solarmodulkabel: Zum Anschließen der Solarmodule. 2.
  • Page 25 Verbindung auf. Sie können in der Zendure-App direkt eine Verbindung zum IoT herstellen. Tipps: • Nachdem das Gerät an die Zendure-App gebunden wurde, blinkt bei erneutem Einschalten von SolarFlow die IoT-Anzeige langsam, bis das Gerät mit der Zendure-App kommunizieren kann.
  • Page 26 Überspannungshinweis Sie die detaillierten / Überstromhinweis / Smart PV Hub- Fehlerinformationen in Kurzschlusshinweis / Anzeige blinkt rot der Zendure-App und Fehlerhinweis wenden Sie sich an den Kundendienst AB1000-Anzeige Nachdem sich Smart PV AB1000-Verbindung blinkt 2 s grün und Hub einschaltet leuchtet dann grün...
  • Page 27 Tipps: • Wählen Sie ein Bluetooth oder WLAN in der Zendure-App; WLAN wird empfohlen. 5.3 Installation • Wenn Sie Ihr Solarsystem sofort verifizieren und bereitstellen möchten, schließen Sie die Installation bei sonnigem Wetter ab. • Die Installation sollte von mindestens zwei Personen ausgeführt werden.
  • Page 28 Wenn Sie das Balkon-Solarsystem installiert haben, müssen Sie es anhand der folgenden Schritte trennen: Trennen Sie die Kabel von Mikro-Inverter und heimischem Stromnetz. Trennen Sie nur die Kabel des ersten Solarmoduls und des Mikro- Inverters. Tipps: Die Installation des Solarmoduls muss nur bewegt werden, wenn Sie den Position ändern möchten.
  • Page 29 5.3.4 Smart PV Hub installieren Tipps: • Installieren Sie den Smart PV Hub an einer Stelle, die keinem direkten Sonnenlicht ausgesetzt ist. • Die Länge der Solarmodulkabel beträgt 3 Meter. Messen Sie also vor Bestätigung des Installationsortes des Smart PV Hub den Abstand vom MC4-Anschluss des Solarmoduls bis zum MC4-Anschluss des Smart PV Hub.
  • Page 30 Standort markieren: Wählen Sie eine Position neben dem Smart PV Hub. Die eine Person hält den Mikro-Inverter mit beiden Händen an der Wand, die andere Person markiert die Positionen der beiden Schraubenlöcher des Mikro-Inverters mit einem Marker. Bohren: Bohren Sie zwei Montagelöcher mit einem Durchmesser von 8 mm an den zwei markierten Positionen.
  • Page 31 5.3.7 Mit Kabeln anschließen Tipps: Stellen Sie vor Anschließen des Kabels sicher, dass das Produkt ausgeschaltet ist （halten Sie die IoT-Taste 6 Sekunden gedrückt). Kabelverbindung für 1-in-1-Mikro-Inverter Heimische Steckdose Home Socket Der Pfeil am Akkukabel The arrow on the battery befindet sich vorne.
  • Page 32 Schließen Sie den AB1000 mit dem Akkukable an Smart PV Hub an. Die Anschlüsse des Akkukabels rasten mit einem Klickgeräusch automatisch ein, wenn Sie das Akkukabel richtig angeschlossen haben. Verbinden Sie Smart PV Hub mit dem Mikro-Inverter, indem Sie zunächst den „1-auf-2-MC4-Anschluss“ mit Smart PV Hub verbinden und dann den Mikro-Inverter mit dem Mikro-Inverter-Kabel und 2 weiteren MC4-Erweiterungskabeln verbinden.
  • Page 33 AB1000 und dem heimischen Stromnetz sowie die Überwachung der Stromerzeugung. Die Leistung an den Mikro-Inverter kann in einem Bereich von 100 bis 1200 W eingestellt werden. Lesen Sie die Bedienungsanleitung der Zendure-App und greifen Sie hier auf den Download-Link zu: https://zendure.com/pages/download-center. Datenschutzerklärung...
  • Page 34 Tipps: • Es dauert einige Zeit, bis das System eine Verbindung zum Stromnetz hergestellt hat, und die Synchronisierung der Daten mit der Zendure- App dauert etwa 20 Minuten, weshalb Sie nach der Installation bitte 20 Minuten warten, bevor Sie die App-Einstellungen aufrufen.
  • Page 35 5.3.9 SolarFlow trennen Tipps: Schalten Sie SolarFlow vor der Trennung aus (halten Sie die IoT- Taste zum Ausschalten 6 Sekunden gedrückt) Schalten Sie AB1000 und Smart PV Hub aus (halten Sie die IoT-Taste 6 Sekunden lang gedrückt). Ziehen Sie zur Trennung von der häuslichen Stromversorgung die Kabel von Mikro-Inverter und Schuko-Steckdose.
  • Page 36 Familiarícese con las normativas relevantes en su área. Usted es el único responsable de conocer todas las normativas pertinentes y de utilizar los productos de Zendure de manera que se cumplan. Conserve este manual para consulta futura. CONTENIDO 1.
  • Page 37 Controlador Smart PV Nombre Hub 1200 Modelo ZDSPVH1200 Peso ≈ 4,7 kg Dimensiones (LA*AN*AL) 363×246×64 mm Bluetooth, Wi-Fi de Tipo inalámbrico 2,4 GHz, Nivel de IP IP65 Garantía 10 años Entrada fotovoltaica Potencia de entrada recomendada 210-550 W cada uno Tensión de entrada de CC máxima 60 V Intervalo de tensión MPPT...
  • Page 38 Nombre Batería complementaria AB1000 Modelo ZDAB1000 Peso ≈ 11,5 kg Dimensiones 350×200×186,5mm Capacidad 960 Wh/48 V Tipo LiFePO4 Potencia de salida 1200W máximo Alimentación de entrada 800W* máximo Número máximo de extensión de baterías Capacidad máxima de extensión 3840 Wh Nivel de IP IP65 Color...
  • Page 39 20cm entre el emisor de radiación y su cuerpo. 3.3 DECLARACIÓN DE CONFORMIDAD CE ZENDURE TECHNOLOGY CO., LIMITED declara que el producto SolarFlow (Smart PV Hub) cumple con la directiva 2014/53/UE (RED), 2011/65/UE (RoHS), 2015/863/ UE (RoHS).
  • Page 40 Compruebe los accesorios antes de la instalación; algunos accesorios deben comprarse por separado. € Después de la instalación, primero descargue la aplicación Zendure para verificar la electricidad producida y establecer la potencia del microinversor. Después de la instalación de SolarFlow, pasarán unos 5 minutos antes de que se pueda conectar a la red y los datos se sincronizarán con la...
  • Page 41 5. Procedimientos iniciales 5.1 Contenido del paquete 1* Smart PV Hub 4* Cable solar de 3 m 1* Cable de batería 2* Cable de 1,5 m microinversor 6* Tornillos de montaje 1* Antena 2* Arandela Manual del usuario M4.7*39 mm plana 1.
  • Page 42 IoT en la aplicación Zendure. Sugerencias: • Una vez que el dispositivo está vinculado a la aplicación Zendure, cuando SolarFlow se vuelve a encender, la luz indicadora de IoT parpadea lentamente hasta que pueda comunicarse con la aplicación de Zendure.
  • Page 43 El indicador Smart PV Hub exceso de corriente/ del error en la aplicación parpadea en rojo recordatorio de Zendure y póngase en cortocircuito/ contacto con el servicio recordatorio de error de atención al cliente El indicador de la batería AB1000 parpadea en verde Después de que Smart...
  • Page 44 Sugerencias: • Elija Bluetooth o Wi-Fi en la aplicación Zendure, se prefiere Wi-Fi. 5.3 Instalación • Si desea comprobar y poner en marcha el sistema solar inmediatamente, complete la instalación cuando el clima sea soleado. • Es recomendable que la instalación se realice entre dos personas.
  • Page 45 Si ha instalado el sistema solar para balcón, debe desconectarlo llevando a cabo los siguientes pasos: Desenchufe los cables del microinversor y de la red doméstica. Desenchufe solamente los cables del primer panel solar y el microinversor. Sugerencias: No es necesario mover la instalación del panel solar a menos que desee cambiar la ubicación.
  • Page 46 5.3.4 Instalar Smart PV Hub Sugerencias: • Instale el Smart PV Hub en un lugar donde no le dé la luz solar directa. • La longitud de nuestros cables solares es de 3 metros. Por tanto, antes de confirmar la ubicación de la instalación del Smart PV Hub, mida la distancia desde el conector MC4 del panel solar al conector MC4 del Smart PV Hub.
  • Page 47 Marque la ubicación. Busque una posición junto al Smart PV Hub. Una persona fijará el microinversor a la pared con las manos y la otra marcará las posiciones de los dos orificios para tornillos del microinversor con un rotulador. Taladrado. Perfore dos orificios de montaje de 8 mm de diámetro en las dos posiciones marcadas.
  • Page 48 5.3.7 Conexión con cables Sugerencias: Antes de conectar el cable, asegúrese de que el producto esté apagado (mantenga presionado el botón IoT durante 6 segundos). Conexión del cable para microinversor 1 en 1 Enchufe de casa Home Socket La flecha del cable de la The arrow on the battery batería está...
  • Page 49 Conecte la batería AB1000 a Smart PV Hub mediante el cable de batería. Los terminales del cable de batería cuentan con la función de autobloqueo. Cuando escuche un clic, el cable de batería se habrá insertado perfectamente. Conecte Smart PV Hub al microinversor. Enchufe primero el "conector MC4 1 a 2 "...
  • Page 50 AB1000 y a la red doméstica y supervisar la generación de energía. La potencia del microinversor se puede configurar en un intervalo de entre 100 y 1200 W. Lea la guía del usuario de la aplicación Zendure y acceda al vínculo de descarga aquí: https://zendure.com/pages/download-center. Política de privacidad Al utilizar los productos, las aplicaciones y los servicios de Zendure, acepta los términos de uso y la política de...
  • Page 51 • El sistema tarda un tiempo en conectarse a la red y unos 20 minutos en sincronizar los datos con la aplicación Zendure. Por tanto, después de la instalación, espere 20 minutos antes de ir a la configuración de la aplicación.
  • Page 52 5.3.9 Desconexión de SolarFlow Sugerencias: Antes de desconectar, apague su SolarFlow (mantenga presionado el botón IoT durante 6 segundo para apagar) Primero apague la batería AB1000 y su Smart PV Hub (mantenga presionado el botón IoT durante 6 segundos) Desconexión de la red doméstica. Desenchufe los cables del microinversor y el enchufe de casa.
  • Page 53 5.3.5 Installer le micro-onduleur Microinverter ..........64 5.3.6 Empilement d’AB1000 ................... 65 5.3.7 Connecter avec des câbles ................66 5.3.8 Télécharger l'appli Zendure ................. 68 5.3.9 Déconnexion de SolarFlow ................70 1. Avant de commencer Les informations contenues ici sont sujettes à modification sans préavis. Pour la dernière version, veuillez consulter...
  • Page 54 Contrôleur Smart PV Hub 1200 Modèle ZDSPVH1200 Poids ≈ 4,7 kg Dimensions (L*l*H) 363 × 246 × 64 mm Type sans-fil Bluetooth, Wifi 2,4 GHz, Classe IP IP65 Garantie 10 ans Entrée photovoltaïque (PV) Alimentation recommandée en entrée 210-550W chacun Tension CC d'entrée maximale 60 V Plage de tension MPPT...
  • Page 55 Batterie supplémentaire AB1000 Modèle ZDAB1000 Poids ≈ 11,5kg Dimensions 350 × 200 × 186,5 mm Capacité 960 Wh / 48 V Type LiFePO4 Puissance en sortie 1200W Maxi Alimentation en entrée 800W* Maxi Nombre maxi d'extensions de la batterie Capacité d'extension maxi 3840 Wh Classe IP IP65...
  • Page 56 20cm entre l'émetteur et votre corps 3.3 DÉCLARATION DE CONFORMITÉ CE ZENDURE TECHNOLOGY CO., LIMITED déclare que le produit SolarFlow (Smart PV Hub) est conforme aux directives 2014/53/UE (RED) , 2011/65/UE (RoHS) , 2015/863/UE (RoHS).
  • Page 57 Veuillez vérifier les accessoires avant l'installation. Certains accessoires doivent être achetés séparément. € Après l'installation, veuillez d'abord télécharger l'appli Zendure afin de contrôler l'électricité produite et de régler l'alimentation du Microinverter. Après l'installation de SolarFlow, il faut environ 5 minutes avant qu'il puisse être connecté...
  • Page 58 5. Démarrage 5.1 Que contient la boîte 1* Smart PV Hub 4* câble solaire 3 m 1* câble de batterie 2* câble micro- 1,5 m onduleur (Microinverter) 0,6m 6* vis de montage 2* rondelles Mode d'emploi 1* antenne M4,7*39mm plates 1.
  • Page 59 IoT. Les utilisateurs peuvent se connecter directement à l'IoT sur l'appli Zendure. Conseils : • Une fois que l'appareil est lié aux applis Zendure, lorsque SolarFlow est rallumé, le voyant IoT clignote lentement jusqu'à ce qu'il puisse communiquer avec l'appli Zendure.
  • Page 60 Réinitialisation matérielle de Smart IoT enfoncé pendant 10 PV Hub et AB1000 secondes Téléchargez l'appli Zendure Smart PV Hub et AB1000 OTA vers OTA Conseils : • Choisissez l'un des modes Bluetooth ou Wifi sur l'appli Zendure, le Wifi est préféré.
  • Page 61 F. Connectez le Microinverter au réseau domestique G. Connectez les panneaux solaires au Smart PV Hub H. Scannez le code QR et téléchargez l'appli Zendure. Suivez les instructions de l'appli pour configurer l'appareil. Après 20 minutes, vous obtenez les données du système de stockage d'énergie SolarFlow sur votre appli Zendure.
  • Page 62 Si vous avez installé le système solaire de balcon, vous devez le déconnecter selon les étapes suivantes : Débranchez les câbles du micro-onduleur et du réseau domestique. Débranchez uniquement les câbles du premier panneau solaire et du micro-onduleur. Conseils : L'installation du panneau solaire n'a pas besoin d'être déplacée sauf si vous souhaitez changer d'emplacement De la même façon, débranchez les câbles du deuxième panneau solaire...
  • Page 63 5.3.4 Installer Smart PV Hub Conseils : • Veuillez installer le Smart PV Hub dans un endroit à l'abri de la lumière directe du soleil. • La longueur de nos câbles solaires est de 3 mètres, donc avant de confirmer l'emplacement de l'installation du Smart PV Hub, veillez à mesurer la distance entre le connecteur MC4 du panneau solaire et celui du Smart PV Hub.
  • Page 64 Marquez l'emplacement. Trouvez une position à côté de Smart PV Hub. Une personne plaque le micro-onduleur au mur avec les mains et l'autre personne trace les positions des deux trous de vis du micro-onduleur avec un marqueur. Perçage. Percez deux trous de montage de 8 mm de diamètre aux deux positions marquées.
  • Page 65 5.3.7 Connecter avec des câbles Conseils : Avant de connecter le câble, assurez-vous que le produit est éteint (maintenez le bouton IoT enfoncé pendant 6 secondes). Branchement des câbles pour Microinverter 1 vers 1 Prise domestique Home Socket La flèche sur le câble The arrow on the battery batterie est à...
  • Page 66 Connectez l’AB1000 au Smart PV Hub avec le câble de batterie, les bornes du câble de batterie sont autobloquantes. Lorsque vous entendez un déclic, vous avez bien inséré le câble de batterie. Connectez Smart PV Hub au Microinverter. Branchez d'abord le « connecteur MC4 1 vers 2 »...
  • Page 67 à AB1000 et au réseau domestique et de surveiller la production d'énergie. La puissance du micro-onduleur peut être réglée dans une plage de 100 à 1200 W. Lisez le guide d'utilisation de l'appli Zendure et accédez au lien de téléchargement ci-après : https://zendure.com/pages/download-center. Politique de confidentialité...
  • Page 68 • Il faut un certain temps pour que le système se connecte au réseau, et il faut environ 20 minutes pour synchroniser les données avec l'appli Zendure. Ainsi, après l'installation, veuillez attendre 20 minutes avant d'accéder aux paramètres de l'APPLI.
  • Page 69 5.3.9 Déconnexion de SolarFlow Conseils : Avant de déconnecter, veuillez éteindre SolarFlow (Maintenez le bouton IoT enfoncé pendant 6 secondes pour éteindre) Éteignez d'abord l'AB1000 et le Smart PV Hub (Maintenez le bouton IoT enfoncé pendant 6 secondes) Déconnexion du réseau domestique. Débranchez les câbles du Microinverter et de la prise shuko domestique.
  • Page 70 Acquisire familiarità con le normative pertinenti nella propria area. L'utente è l'unico responsabile della conoscenza di tutte le normative pertinenti e dell'utilizzo dei prodotti Zendure in modo conforme. Conservare il presente manuale per consultazioni future. INDICE 1.
  • Page 71 Controller Smart PV Nome Hub 1200 Modello ZDSPVH1200 Peso ≈ 4,7 kg Dimensioni（L*P*A） 363×246×64 mm Tipo wireless Bluetooth, Wi-Fi 2,4 GHz, Grado IP IP65 Garanzia 10 anni Ingresso PV Potenza di ingresso consigliata 210-550 W ognuno Tensione CC di ingresso max. 60 V Gamma di tensione MPPT 16-48V...
  • Page 72 Nome Batteria aggiuntiva AB1000 Modello ZDAB1000 Peso ≈ 11,5kg Dimensioni 350×200×186,5 mm Capacità 960 Wh/48 V Tipo LiFePO4 Potenza in uscita 1200W max. Potenza di ingresso 800W* max. Numero max. di estensione della batteria Capacità max. di estensione 3840 Wh Grado IP IP65 Colore...
  • Page 73 20 cm tra il radiatore e il corpo. 3.3 DICHIARAZIONE DI CONFORMITÀ CE ZENDURE TECHNOLOGY CO., LIMITED dichiara che il prodotto SolarFlow (Smart PV Hub) è conforme alla direttiva 2014/53/UE (RED), 2011/65/UE (RoHS), 2015/863/UE (RoHS).
  • Page 74 Controllare gli accessori prima dell'installazione. Alcuni accessori devono essere acquistati separatamente. € Dopo l'installazione, scaricare prima l'app Zendure per controllare l'elettricità prodotta e impostare la potenza del microinverter. Dopo l'installazione di SolarFlow, occorrono circa 5 minuti prima che possa essere collegato alla rete e i dati verranno sincronizzati con l'app Zendure entro 20 minuti.
  • Page 75 5. Operazioni preliminari 5.1 Contenuto della confezione 1* Smart PV Hub 4* Cavo solare da 1* Cavo della 2* Cavo del batteria microinverter 1,5 m 0,6m 6* Viti di montaggio 2* Rondella 1* Antenna Manuale d'uso M4.7*39 mm piatta 1. Cavo solare Usato per il collegamento dei pannelli solari 2.
  • Page 76 IoT. Gli utenti possono connettersi direttamente all'IoT sull'app Zendure. Suggerimenti: • Una volta associato il dispositivo alle app Zendure, quando SolarFlow viene riacceso, l'indicatore luminoso IoT lampeggia lentamente finché non riesce a comunicare con l'app Zendure. • Per riassociare l'account e ripristinare la connessione IoT, tenere premuto il tasto IoT per 3 secondi per avviare la connessione IoT.
  • Page 77 L’indicatore AB1000 Ricarica di AB1000 lampeggia in verde Visualizzare sull’app Capacità restante della Zendure, scaricare l’app batteria AB1000 Zendure e associare Solar Flow Visualizzare sull’app promemoria di carica Zendure, scaricare l’app Indicatore AB1000 AB1000 bassa Zendure e associare Solar...
  • Page 78 F. Collegare il microinverter alla rete domestica G. Collegare i pannelli solari a Smart PV Hub H. Eseguire la scansione del codice QR e scaricare l’ a pp Zendure. Osservare le istruzioni dell'app per configurare il dispositivo. Dopo 20 minuti, si riceveranno i dati del sistema di accumulo di energia SolarFlow sull’app...
  • Page 79 Se si è installato l’impianto solare nel balcone, scollegarlo attenendosi ai seguenti passaggi: Scollegare i cavi del microinverter e della rete domestica. Scollegare solo i cavi del primo pannello solare e del microinverter. Suggerimenti: non è necessario spostare l'installazione del pannello solare a meno che non si desideri modificare la posizione.
  • Page 80 5.3.4 Installazione di Smart PV Hub Suggerimenti: • Installare Smart PV Hub in un luogo non esposto alla luce solare diretta. • La lunghezza dei nostri cavi solari è di 3 metri, quindi prima di verificare la posizione di installazione di Smart PV Hub, misurare la distanza dal connettore MC4 del pannello solare al connettore MC4 di Smart PV Hub.
  • Page 81 Contrassegnare la posizione, trovare una posizione accanto a Smart PV Hub. Una persona fissa il microinverter alla parete con le mani e l'altra contrassegna le posizioni dei due fori per viti del microinverter con un pennarello. Foratura: praticare due fori di montaggio di diametro 8 mm nelle due posizioni contrassegnate.
  • Page 82 5.3.7 Collegamento con cavi Suggerimenti: Prima di collegare il cavo, assicurarsi che il prodotto sia spento (tenere premuto il tasto IoT per 6 secondi). Collegamento via cavo per microinverter 1 in 1 Presa domestica Home Socket La freccia sul cavo della The arrow on the battery batteria è...
  • Page 83 Collegare AB1000 a Smart PV Hub con il cavo della batteria. I terminali del cavo della batteria possono essere autobloccanti. Quando si avverte un clic, si è inserito correttamente il cavo della batteria. Collegare Smart PV Hub al microinverter. Collegare prima il "connettore MC4 da 1 a 2"...
  • Page 84 * Non siamo responsabili per eventuali danni derivanti da collegamenti impropri. 5.3.8 Download dell’app Zendure L'app Zendure offre agli utenti la possibilità di allocare la potenza ad AB1000 e alla rete domestica e monitorare la generazione di energia. La potenza del microinverter può essere impostata in un intervallo di 100- 1200 W.
  • Page 85 Su microinverter Suggerimenti: • Occorre un periodo di tempo per il collegamento del sistema alla rete e circa 20 minuti per sincronizzare i dati con l'app Zendure. Quindi, dopo l'installazione, attendere 20 minuti prima di andare alle impostazioni dell'APP. • Si consiglia di accumulare il più possibile nella batteria durante il giorno, ad eccezione del consumo energetico di base.
  • Page 86 5.3.9 Scollegamento di SolarFlow Suggerimenti: Prima di scollegare, spegnere SolarFlow (tenere premuto il tasto IoT per 6 secondi per spegnerlo). in primo luogo, spegnere AB1000 e Smart PV Hub (tenere premuto il tasto IoT per 6 secondi) scollegamento della rete domestica: scollegare i cavi del microinverter e della shuko domestica.
  • Page 87 Należy poznać właściwe przepisy obowiązujące w swoim regionie. Użytkownik ponosi wyłączną odpowiedzialność za przestrzeganie wszystkich odpowiednich przepisów i za używanie produktów firmy Zendure w sposób zgodny z przepisami. Należy zachować tę instrukcję do wykorzystania w przyszłości. SPIS TREŚCI 1.
  • Page 88 Kontroler Smart PV Nazwa Hub 1200 Model ZDSPVH1200 Waga ≈ 4,7 kg Wymiary (D*S*W) 363×246×64 mm Typ połączenia bezprzewodowego Bluetooth, Wi-Fi 2,4GHz, Stopień IP IP65 Gwarancja 10 lat Wejście PV Zalecana moc wejścia 210-550W każdy Maksymalne napięcie wejścia prądu stałego Zakres napięcia MPPT 16-48V Zakres napięcia MPPT przy pracy z pełną...
  • Page 89 Nazwa Dodatkowy akumulator AB1000 Model ZDAB1000 Waga ≈ 11,5kg Wymiary 350×200×186,5mm Pojemność 960Wh/48V LiFePO4 Moc wyjścia 1200W maks. Moc wejścia 800W* maks. Maksymalna liczba rozbudowy akumulatorów Maksymalna rozbudowa pojemności 3840 Wh Stopień IP IP65 Kolor Szary Temperatura ładowania 0-55℃ Temperatura rozładowania -20-60℃...
  • Page 90 20 cm pomiędzy radiatorem a ciałem użytkownika 3.3 DEKLARACJA ZGODNOŚCI WE ZENDURE TECHNOLOGY CO., LIMITED deklaruje, że ten produkt SolarFlow (Smart PV Hub) jest zgodny z dyrektywą 2014/53/EU (RED) , 2011/65/EU(RoHS) , 2015/863/EU(RoHS).
  • Page 91 Po instalacji należy najpierw pobrać aplikację Zendure, aby sprawdzić wytwarzaną energię elektryczną i ustawić moc mikrofalownika. Po instalacji SolarFlow, podłączenie do sieci zajmie około 5 minut, a dane zostaną zsynchronizowane z aplikacją Zendure w ciągu 20 minut. Przed ustawieniem wyjścia na mikrofalownik, należy potwierdzić...
  • Page 92 5. Rozpoczęcie 5.1 Co znajduje się w opakowaniu 1* Smart PV Hub 4* Kabel solarny 1* Kabel 2* Kabel akumulatora mikrofalownika 1,5m 0,6m 6* Śruby montażowe M 2* Podkładka 1* Antena Instrukcja obsługi 4,7*39mm płaska 1. Kabel solarny: Używany do podłączenia paneli słonecznych. 2.
  • Page 93 Port akumulatora Połączenie IoT: Po włączeniu Smart PV Hub, wskaźnik IoT zaczyna szybko migać, a urządzenie automatycznie nawiązuje połączenie IoT. Użytkownicy mogą bezpośrednio łączyć się z IoT w aplikacji Zendure. Wskazówki: • Po powiązaniu urządzenia z aplikacjami Zendure, po ponownym włączeniu SolarFlow, dopóki nie będzie można skomunikować...
  • Page 94 świecić stałym światłem Wskaźnik AB1000 miga Doładowywanie AB1000 zielonym światłem Wyświetl w aplikacji Pozostała pojemność Zendure, pobierz aplikację akumulatora AB1000 Zendure i powiąż Solar Flow Wyświetl w aplikacji Świeci czerwonym Informacja o niskiej Zendure, pobierz aplikację światłem wskaźnik AB1000 mocy Zendure i powiąż...
  • Page 95 Wskazówki: • Wybierz Bluetooth lub Wi-Fi w aplikacji Zendure, preferowane jest Wi-Fi. 5.3 Instalacja • Aby jak najszybciej sprawdzić i uruchomić system fotowoltaiczny, instalację należy wykonać przy słonecznej pogodzie. • Zaleca się, aby w instalacji uczestniczyły co najmniej dwie osoby.
  • Page 96 Jeśli zainstalowany został balkonowy system solarny, należy go odłączyć według następujących czynności: Odłącz kable od mikrofalownika i sieci domowej. Odłącz tylko kable pierwszego panelu solarnego i mikrofalownika. Wskazówki: Instalacji panelu słonecznego nie należy przenosić, chyba że wymagana jest zmiana lokalizacji W ten sam sposób odłącz kable drugiego panelu solarnego i mikrofalownika.
  • Page 97 5.3.4 Instalacja Smart PV Hub Wskazówki: • Smart PV Hub należy zainstalować w miejscu poza zasięgiem bezpośredniego światła słonecznego. • Długość naszych kabli fotowoltaicznych wynosi 3 metry, dlatego przed potwierdzeniem miejsca instalacji Smart PV Hub należy zmierzyć odległość od złącza MC4 panela słonecznego do złącza MC4 Smart PV Hub.
  • Page 98 Zaznaczenie miejsca instalacji, znajdź pozycję obok Smart PV Hub, jedna osoba przytrzymuje mikrofalownik na ścianie rękami, a druga osoba zaznacza pozycje dwóch otworów na śruby mikrofalownika. Wiercenie, Wywierć w dwóch zaznaczonych miejscach, dwa otwory montażowe o średnicy 8 mm. Instalacja żółtych plastikowych tulejek rozprężnych śrub, Włóż żółte, plastikowe tulejki rozprężne śrub do dwóch otworów wywierconych w czynności 3.
  • Page 99 5.3.7 Podłączenie kablami Wskazówki: Przed podłączeniem kabla należy się upewnić, że produkt jest wyłączony (naciśnij i przytrzymaj przez 6 sekund przycisk IoT). Połączenie kablowe 1-do-1 z mikrofalownikiem Gniazdo sieci domowej Home Socket Strzałka na kablu The arrow on the battery akumulatora znajduje się...
  • Page 100 Podłącz AB1000 do Smart PV Hub za pomocą kabla akumulatora. Zaciski kabla akumulatora mogą być samoblokujące. Dźwięk kliknięcia oznacza prawidłowe włożenie kabla akumulatora. Podłączenie Smart PV Hub do mikrofalownika, najpierw podłącz złącze "1 do 2 MC4" do Smart PV Hub, a następnie podłącz do mikrofalownika z użyciem kabla mikrofalownika i pozostałych 2 kabli przedłużenia MC4.
  • Page 101 Aplikacja Zendure daje użytkownikom możliwość alokacji mocy do AB1000 i sieci domowej oraz monitorowania wytwarzania energii, moc mikrofalownika można ustawić w zakresie 100-1200W. Przeczytaj instrukcję obsługi aplikacji Zendure i uzyskaj dostęp do łącza pobierania: https://zendure.com/pages/download-center. Polityka prywatności Używanie produktów, aplikacji i usług Zendure, oznacza wyrażenie zgody na Warunki użytkowania i Politykę...
  • Page 102 Wskazówki: • Połączenie systemu z siecią zajmuje trochę czasu, a synchronizacja danych z aplikacją Zendure zajmuje około 20 minut, dlatego po instalacji, przed przejściem do ustawień aplikacji należy zaczekać 20 minut. • Zaleca się, aby w ciągu dnia magazynować jak najwięcej energii w akumulatorze, poza obsługą...
  • Page 103 5.3.9 Odłączenie SolarFlow Wskazówki: Przed odłączeniem, Wyłącz SolarFlow (w celu wyłączenia, naciśnij i przytrzymaj przez 6 sekund przycisk IoT) Najpierw wyłącz AB1000 i Smart PV Hub (naciśnij i przytrzymaj przez 6 sekund przycisk IoT) Odłącz sieć domową, odłącz kable mikrofalownika i gniazdo shuko sieci domowej.
  • Page 105 Skanuj kod QR, aby uzyskać pełną wersję elektronicznej instrukcji obsługi. Please scan the QR code to visit the Zendure Help Center or claim the product warranty. Scannen Sie den QR-Code, um das Help Center zu besuchen oder Ihre Garantie zu aktivieren.
