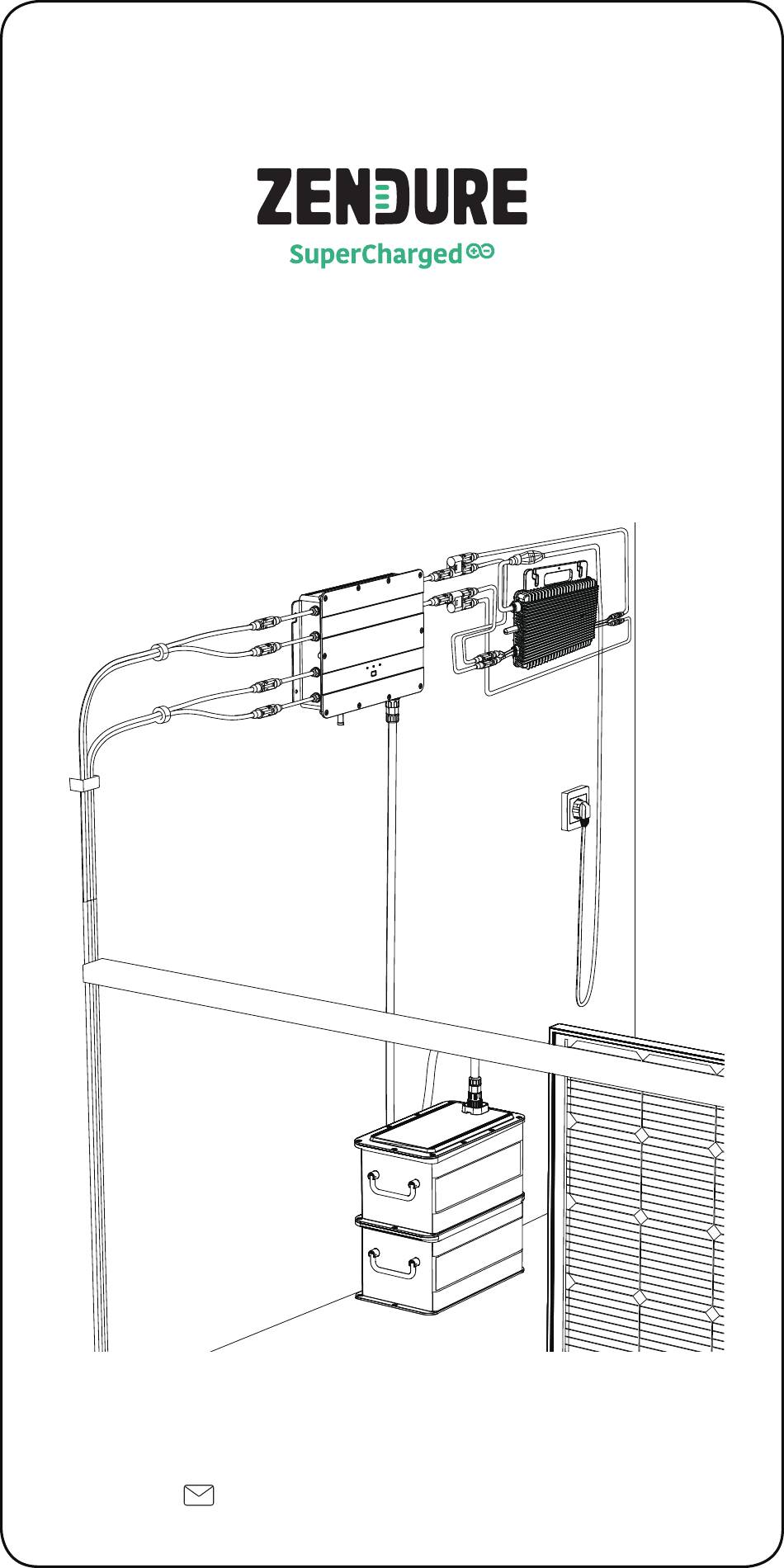

  • Page 1 SolarFlow User Manual Deutsch | English support-eu@zendure.com...

  • Page 3: Table Of Contents

    Verantwortung für die sichere Benutzung und Bedienung dieses Produktes. Machen Sie sich mit relevanten Richtlinien in Ihrer Region vertraut. Sie zeichnen allein dafür verantwortlich, sich mit allen relevanten Richtlinien und der konformen Verwendung von Zendure-Produkten vertraut zu machen. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf.
  • Page 4 Name Smart PVHub 1200 Controller Modell ZDSPVH1200 Gewicht ≈ 4,7 kg Abmessungen 363 × 246 × 64 mm Drahtlostyp Bluetooth, 2,4-GHz-WLAN IP-Stufe IP65 Garantie 10 Jahre PV-Eingang Empfohlene Eingangsleistung Jeweils 210 bis 550 W Maximale Eingangsgleichspannung MPPT-Spannungsbereich 16-48V MPPT-Spannungsbereich bei voller Leistung 31-48V Minimale Eingangsgleichspannung Max.

  • Page 5: Sicherheitsanweisungen

    Name Zusatzakku AB1000 Modell ZDAB1000 Gewicht ≈ 11,5kg Abmessungen 350 × 200 × 186,5mm Kapazität 960 Wh/48 V LiFePO4 Ausgangsleistung 1200 W max. Eingangsleistung 800 W max. Max. Anzahl Erweiterungsakkus Max. Erweiterungskapazität 3840Wh IP-Stufe IP65 Farbe Grau Ladetemperatur 0-45℃ Entladetemperatur -20-45℃...

  • Page 6: Fcc-Erklärung

    Mindestabstand von 20 cm zwischen dem Sender und Ihrem Körper installiert und betrieben werden. 3.3 EC KONFORMITÄTSERKLÄRUNG ZENDURE TECHNOLOGY CO., LIMITED erklärt, dass das SolarFlow-Produkt (Smart PVHub und Add-on-Batterie AB1000) der Richtlinie 2014/53/EU (RED) , 2011/65/ EU(RoHS) , 2015/863/EU(RoHS) entspricht.

  • Page 7: Wichtige Tipps

    Nach der SolarFlow-Installation dauert es etwa 5 Minuten, bis es eine Verbindung zum Stromnetz herstellen kann. Die Daten werden innerhalb von 20 Minuten mit der Zendure-App synchronisiert. Bitte bestätigen Sie vor Einstellung der Ausgabe an den Mikro- Inverter, die Nennleistung Ihres Mikro-Inverters. Die Ausgabe an den Mikro-Inverter darf nicht höher sein als die Nennleistung Ihres Mikro-...

  • Page 8: Produktübersicht

    Zubehörpaket Ein Set von MC4 Y-Verbindern 2 x Mikro-Inverter-Kabel 1-zu-2 0.6m 5.2 Produktübersicht Taste: MC4-Anschluss PV-Eingang 1 positive Elektrode MC4-Anschluss PV-Eingang 1 negative Elektrode MC4-Anschluss PV-Eingang 2 positive Elektrode MC4-Anschluss PV-Eingang 2 negative Elektrode Antenne PVHub-Statusanzeige IoT-Taste und Anzeige AB1000-Statusanzeige MC4-Anschluss Mikro-Inverter-Ausgang positive Elektrode MC4-Anschluss Mikro-Inverter-Ausgang negative Elektrode Unterseite...
  • Page 9 Überspannungshinweis Sie die detaillierten / Überstromhinweis / PVHub-Anzeige Fehlerinformationen in Kurzschlusshinweis / blinkt rot der Zendure-App und Fehlerhinweis wenden Sie sich an den Kundendienst AB1000-Anzeige AB1000 per Akkukabel mit AB1000-Verbindung blinkt 2 s und Smart PVHub verbinden leuchtet dann grün...

  • Page 10: Installation

    F. Mikro-Inverter an das heimische Stromnetz anschließen G. Solarmodul mit dem Smart PVHub verbinden H. Scannen Sie den QR-Code und laden Sie die Zendure-App herunter. Befolgen Sie die Anweisungen der App zum Einrichten des Gerätes. Nach 20 Minuten erhalten Sie die Daten des SolarFlow-Stromspeichersystems an Ihrer Zendure-App.
  • Page 11 5.3.3 Trennung Hinweis: Die Methode der Demontage unterliegt den Anweisungen in der Anleitung des Mikro-Inverters. Bitte bestätigen Sie die Garantiebedingungen des Mikro-Inverters, bevor Sie das Gerät demontieren. Wenn Sie das Balkon-Solarsystem installiert haben, müssen Sie es anhand der folgenden Schritte trennen: Trennen Sie die Kabel von Mikro-Inverter und heimischem Stromnetz.

  • Page 12: Mikro-Inverter Installieren

    5.3.4 Smart PVHub installieren Hinweis: • Installieren Sie den PVHub an einer Stelle, die keinem direkten Sonnenlicht ausgesetzt ist. • Die Länge der Solarmodulkabel beträgt 3 Meter. Messen Sie also vor Bestätigung des Installationsortes des PVHub den Abstand vom MC4- Anschluss des Solarmoduls bis zum MC4-Anschluss des PVHub.

  • Page 13: Ab1000 Stapeln

    Standort markieren: Wählen Sie eine Position neben dem PVHub. Die eine Person hält den Mikro-Inverter mit beiden Händen an der Wand, die andere Person markiert die Positionen der beiden Schraubenlöcher des Mikro-Inverters mit einem Marker. Bohren: Bohren Sie zwei Montagelöcher mit einem Durchmesser von 8 mm an den zwei markierten Positionen.

  • Page 14: Mit Kabeln Anschließen

    5.3.7 Mit Kabeln anschließen Kabelverbindung für 1-in-1-Mikro-Inverter Heimische Home Socket Der Pfeil am Akkukabel The arrow on the battery befindet sich vorne. cable is in the front. The arrow on the battery Der Pfeil am Akkuanschluss connector and the "note" on und der Hinweis an der the top of the AB1000 are on Oberseite des AB1000...

  • Page 15: Zendure-App Herunterladen

    AB1000 und dem heimischen Stromnetz sowie die Überwachung der Stromerzeugung. Die Leistung an den Mikro-Inverter kann in einem Bereich von 100 bis 1200 W eingestellt werden. Lesen Sie die Bedienungsanleitung der Zendure-App und greifen Sie hier auf den Download-Link zu: https://eu.zendure.com/pages/download- center.
  • Page 16 Hinweis: • Es dauert einige Zeit, bis das System eine Verbindung zum Stromnetz hergestellt hat, und die Synchronisierung der Daten mit der Zendure- App dauert etwa 20 Minuten, weshalb Sie nach der Installation bitte 20 Minuten warten, bevor Sie die App-Einstellungen aufrufen.

  • Page 17: Solarflow Trennen

    5.3.9 SolarFlow trennen Hinweis: IoT-Taste zum Ausschalten von PVHub und AB1000 6 Sekunden gedrückt halten. Schalten Sie zuerst AB1000 und Smart PVHub aus (Drücken und Halten der IoT-Taste für 6 Sekunden). Ziehen Sie zur Trennung von der häuslichen Stromversorgung die Kabel von Mikro-Inverter und Schuko-Steckdose.
  • Page 19 Sie uns bitte für weitere Informationen. Garantiedauer Die Garantiedauer des Hauptgeräts beläuft sich auf 120 Monate und beginnt an dem Datum, an dem der Artikel von zendure.com oder einem autorisierten Händler erworben wurde. Damit wir Ihren Einkauf prüfen und Ihnen besser zu Diensten sein können, bitten wir Sie eventuell um die Übermittlung von Daten zu Ihrer Bestellung.
  • Page 20 2. Diese Garantie verliert ihre Gültigkeit, wenn das Produkt nicht entsprechend der Produktdokumentation verwendet wurde oder, wenn Reparaturen von Personen durchgeführt wurden, die von Zendure nicht für derartige Arbeiten autorisiert sind. 3. Bezüglich dem Online-Einkauf gilt diese Garantie nur für Einkäufe, die über die Zendure-Website oder einen von Zendure autorisierten Online-Händler...
  • Page 21 Users take full responsibility for the safe usage and operation of this product. Familiarize yourself with relevant regulations in your area. You are solely responsible for being aware of all relevant regulations and using Zendure products in a way that is compliant. Keep this manual for future reference. CONTENTS 1.
  • Page 22 Name Smart PVHub 1200 Controller Model ZDSPVH1200 Weight ≈ 4.7kg Dimensions 363×246×64mm Wireless Type Bluetooth, 2.4GHz Wi-Fi IP Level IP65 Warranty 10 Years PV Input Recommended Input Power 210-550W each Maximum Input DC Voltage MPPT Voltage Range 16-48V MPPT Full Power Voltage Range 31-48V Min DC Input Voltage Max DC Short Circuit Current...

  • Page 23: Safety Instruction

    Name Add-on Battery AB1000 Model ZDAB1000 Weight ≈ 11.5kg Dimensions 350×200×186.5mm Capacity 960Wh/48V Type LiFePO4 Output Power 1200W Max Input Power 800W Max Max Extend Number of Battery Max Extend Capacity 3840Wh IP Level IP65 Color Gray Charging Temperature 0-45℃ Discharging Temperature -20-45℃...

  • Page 24: Fcc Statement

    20cm between the radiator & your body. 3.3 EC DECLARATION OF CONFORMITY ZENDURE TECHNOLOGY CO., LIMITED declares that the SolarFlow product (Smart PVHub and Add on battery AB1000) complies with directive 2014/53/EU (RED) , 2011/65/EU(RoHS) , 2015/863/EU(RoHS) .

  • Page 25: Important Tips

    Please check the accessories before installation, some accessories € need to be purchased separately. After the installation, please first download the Zendure App to check electricity produced and set the power to the microinverter. After SolarFlow installation, it will take about 5 minutes before it can be connected to the grid, and the data will be synchronized to the Zendure App within 20 minutes.

  • Page 26: Product Overview

    accessory pack a set of MC4 Y connectors 2 * Microinverter 1-to-2 Cable 0.6m 5.2 Product Overview Button: MC4 Connector PV Input 1 positive electrode MC4 Connector PV Input 1 negative electrode MC4 Connector PV Input 2 positive electrode MC4 Connector PV Input 2 negative electrode Aerial PVHub Status Indicator IOT Button &...
  • Page 27 Please stop using immediately, check overvoltage reminding the detailed error PVHub / overcurrent reminding / information in Indicator short circuit reminding / Zendure APP, and flashes red error reminding contact customer service AB1000 connect AB1000 with indicator AB1000 connection Smart PVhub via...

  • Page 28: Installation

    F. Connect the microinverter to home grid G. Connect the solar panel to the smart PVHub H. Scan the QR code and download the Zendure app. Follow the instructions of the app to set up device.After 20 minutes, you will get the SolarFlow power storage system's data on your Zendure app.
  • Page 29 5.3.3 Disconnection Note : The method of disassembly is subject to the instructions of the microinverter, and please confirm the warranty terms of the microinverse before disassembly. If you have installed the balcony solar system, you need to disconnect it according to the following steps: Unplug the cables of the microinverter and the home grid.

  • Page 30: Install Microinverter

    5.3.4 Install Smart PVHub Note: • Please install the PVHub in a place out of direct sunlight • The length of our solar cables are 3 meter, so before confirming the location of the PVHub's installation, please measure the distance from MC4 connector of solar panel to MC4 connector of PVHub Mark Location, Find a wall you plan to install, one person fixes the Smart PVHub on the wall with his hands, and the other person marks...

  • Page 31: Stack Ab1000

    Mark Location, Find a position next to PVHub, one person fixes the microinverter on the wall with his hands, and the other person marks the positions of the two screw holes of the microinverter with a marker. Drilling,drill two diameter 8mm mounting holes at the two marked positions.

  • Page 32: Connect With Cables

    5.3.7 Connect with Cables Cable Connection For 1-in-1 Microinverter Home Socket Home Socket The arrow on the battery The arrow on the battery cable is in the front. cable is in the front. The arrow on the battery The arrow on the battery connector and the "note"...

  • Page 33: Download The Zendure App

    • You must connect AB1000 first and then connect the solar panels. 5.3.8 Download the Zendure app The Zendure App gives users the ability to allocate the power to AB1000 and home grid and monitor power generation,the power to micro-inverter can be set in a range of 100-1200W.
  • Page 34 Note: • It takes a period of time for the system to grid connection, and it takes about 20 minutes to synchronize data to Zendure App, so after the installation, please wait 20 minutes before going to the APP settings.

  • Page 35: Disconnection Of Solarflow

    5.3.9 Disconnection of SolarFlow Note: Press and hold the IoT button 6 seconds to turn off PVHub & AB1000. First turn off the AB1000 and Smart PVHub(Press and hold the IoT button 6 seconds ) Disconnection of home grid,unplug the cables of microinverter and home shuko.
  • Page 37 Please contact us for more information. Warranty Policy The warranty period of the main unit is up to120-months and starts on the date the item is purchased from zendure.com or an authorized retailer. To verify your purchase and to better serve you, we may require information about your order.
  • Page 38 2. The warranty will be invalidated if the product has not been used in accordance with the product documentation, or if repairs have been attempted by anyone not authorized by Zendure to do so. 3. For online shopping, the warranty is only valid for purchases made...
  • Page 40 Zendure USA Inc. ZENDURE TECHNOLOGY CO., LIMITED EU Importer: Zendure DE GmbH Address: HoferstraBe 9B,71636 Ludwigsburg E-mail：support-eu@zendure.com Hours: Mon - Fri 9:00 - 17:00 Support / Contact: https://zendure.de/pages/contact https://eu.zendure.com/pages/contact-us Zendure USA Inc. https://zendure.com/pages/contact Phone: 800-991-6148 (US) Website: Office Hours: Mon - Fri 9:00 - 17:00 PST https://zendure.de...
