5.3.7 Connecter avec des câbles
Conseils :
Avant de connecter le câble, assurez-vous que le produit est
éteint (maintenez le bouton IoT enfoncé pendant 6 secondes).

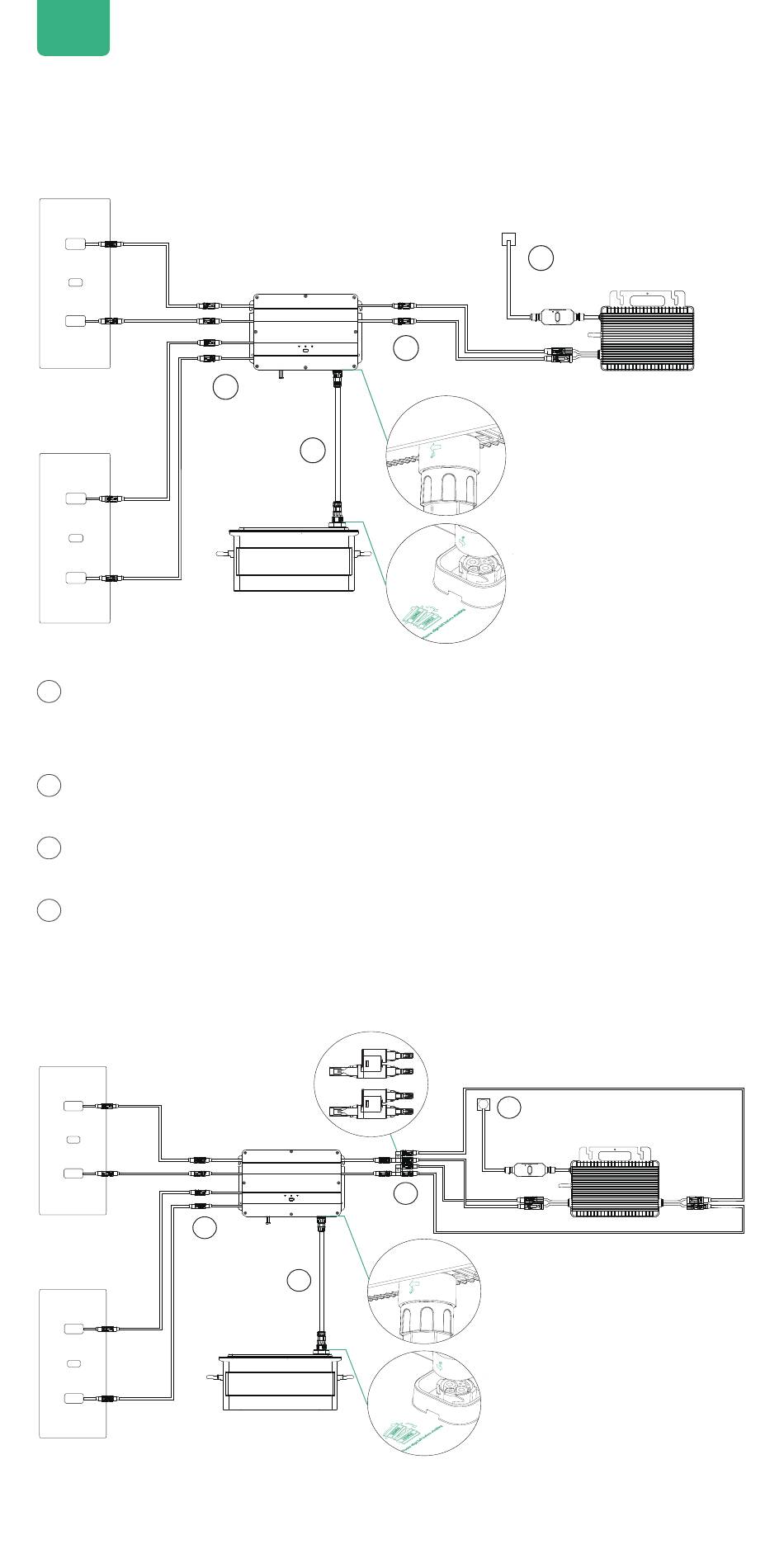

Branchement des câbles pour Microinverter 1 vers 1
Connectez l'AB1000 au Smart PV Hub avec le câble de batterie, les
1
bornes du câble de batterie sont autobloquantes. Lorsque vous
entendez un déclic, vous avez bien inséré le câble de batterie.
Connectez le Smart PV Hub au Microinverter avec le câble du
2
Microinverter.
Connectez le Microinverter à la prise domestique avec votre câble
3
d'origine.
Raccordez le panneau solaire au Smart PV Hub.
4
Conseils :
Vous devez d'abord connecter l'AB1000, puis connecter les
panneaux solaires.
Branchement des câbles pour Microinverter 2 vers 1
Connecteur MC4
MC4 Y connector 1-to-2
Y 1 à 2
65
4
1
4
1
3
2
La flèche sur le câble
The arrow on the battery
batterie est à l'avant.
cable is in the front.
The arrow on the battery
La flèche sur le connecteur de
connector and the "note" on
la batterie et la « note » sur le
the top of the AB1000 are on
dessus de l'AB1000 sont d'un
one side.
côté.
3
Prise domestique
Home Socket
2
La flèche sur le câble batterie
The arrow on the battery
cable is in the front.
est à l'avant.
The arrow on the battery
La flèche sur le connecteur de
connector and the "note" on
la batterie et la « note » sur le
the top of the AB1000 are on
one side.
dessus de l'AB1000 sont d'un
côté.
Prise domestique
Home Socket
