Connectez l'AB1000 au Smart PV Hub avec le câble de batterie, les
1
bornes du câble de batterie sont autobloquantes. Lorsque vous
entendez un déclic, vous avez bien inséré le câble de batterie.
Connectez Smart PV Hub au Microinverter. Branchez d'abord le «
2
connecteur MC4 1 vers 2 » au Smart PV Hub, puis connectez au micro-
onduleur avec le câble du Microinverter et 2 autres câbles d'extension
MC4.
Connectez le Microinverter à la prise domestique avec votre câble
3
d'origine.
Raccordez le panneau solaire au Smart PV Hub.
4
Conseils :
• Vous devez d'abord connecter l'AB1000, puis connecter les panneaux
solaires.
• Une fois le branchement terminé, veuillez allumer SolarFlow (appuyez
sur le bouton IoT pendant 1 seconde).

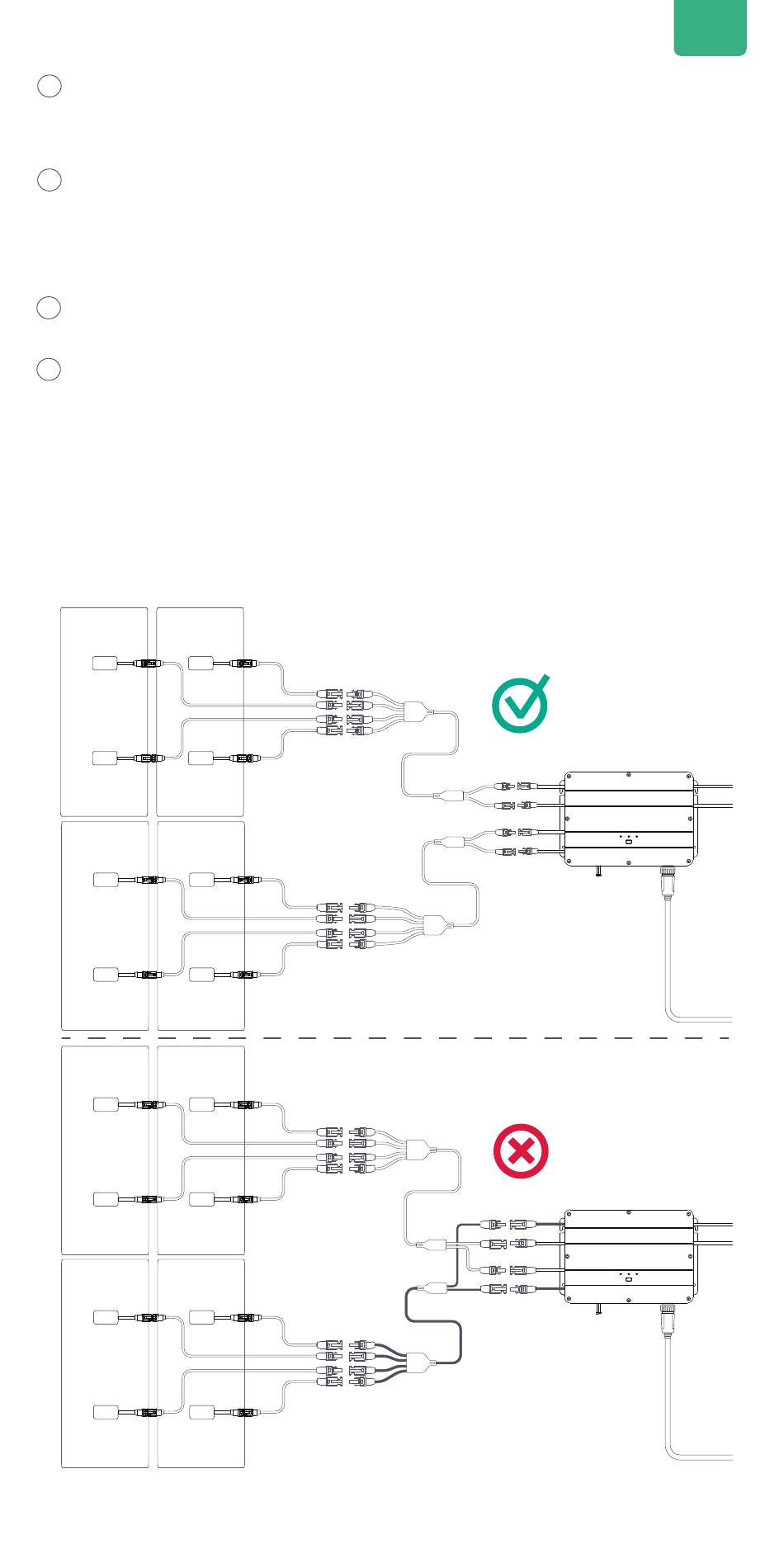

Connexion de câble pour quatre panneaux solaires
