5.3.7 Collegamento con cavi
Suggerimenti:
Prima di collegare il cavo, assicurarsi che il prodotto sia
spento (tenere premuto il tasto IoT per 6 secondi).

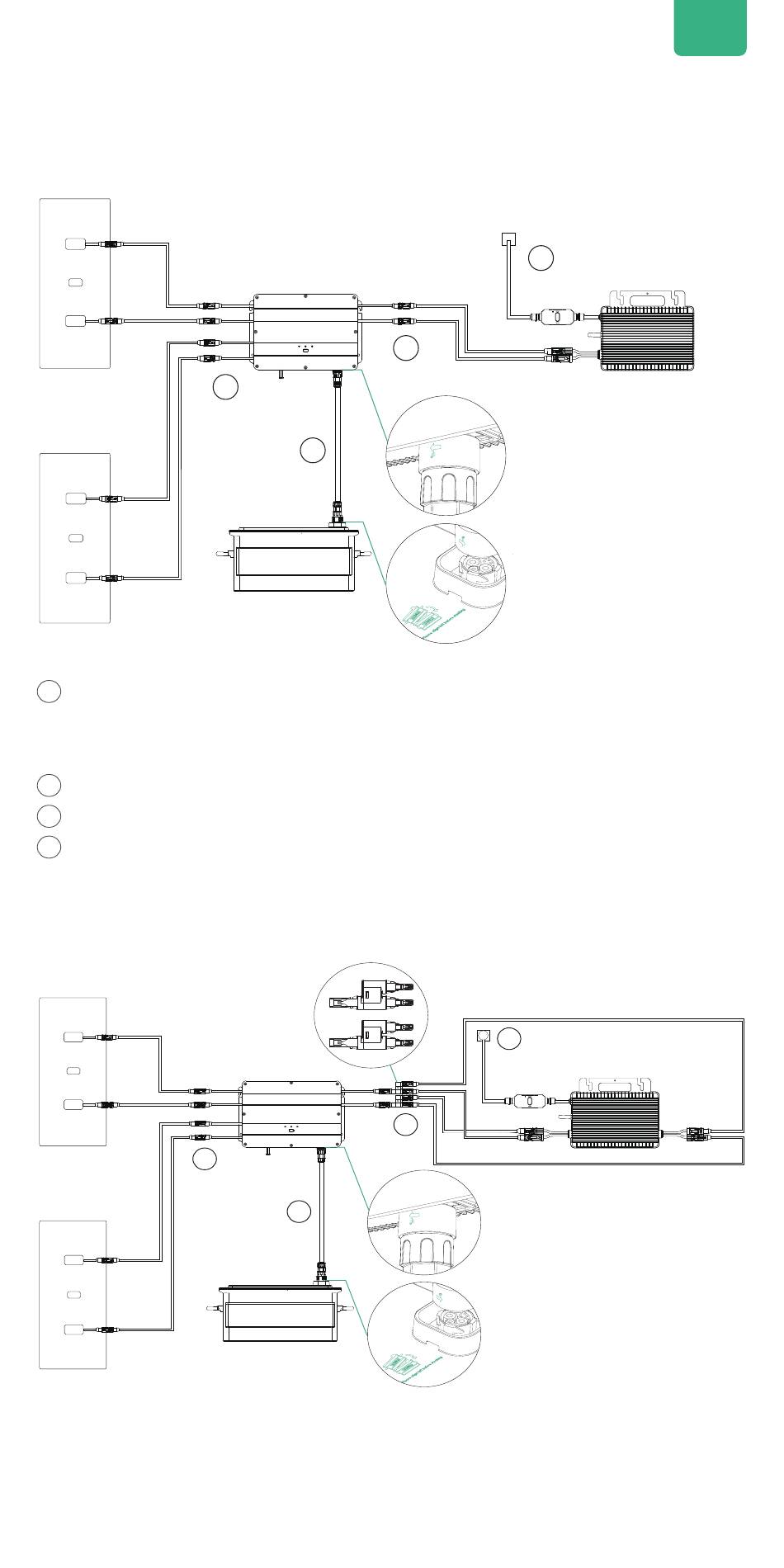

Collegamento via cavo per microinverter 1 in 1
Collegare AB1000 a Smart PV Hub con il cavo della batteria. I terminali
1
del cavo della batteria possono essere autobloccanti. Quando si
avverte un clic, si è inserito correttamente il cavo della batteria.
Collegare Smart PV Hub al microinverter con il cavo del microinverter.
2
Collegare il microinverter alla presa domestica con il cavo originale.
3
Collegare il pannello solare a Smart PV Hub.
4
Suggerimenti: È necessario collegare prima AB1000, quindi i pannelli solari.
Collegamento via cavo per microinverter 2 in 1
Connettore a Y
MC4 Y connector 1-to-2
1-2 MC4
4
1
4
1
3
2
La freccia sul cavo della
The arrow on the battery
batteria è nella parte
cable is in the front.
anteriore.
The arrow on the battery
La freccia sul connettore
connector and the "note" on
della batteria e la "nota"
the top of the AB1000 are on
sulla parte superiore di
one side.
AB1000 sono su un lato.
3 Presa domestica
Home Socket
2
La freccia sul cavo della
The arrow on the battery
cable is in the front.
batteria è nella parte anteriore.
The arrow on the battery
La freccia sul connettore della
connector and the "note" on
batteria e la "nota" sulla parte
the top of the AB1000 are on
one side.
superiore di AB1000 sono su un
lato.
IT
Presa domestica Home Socket
