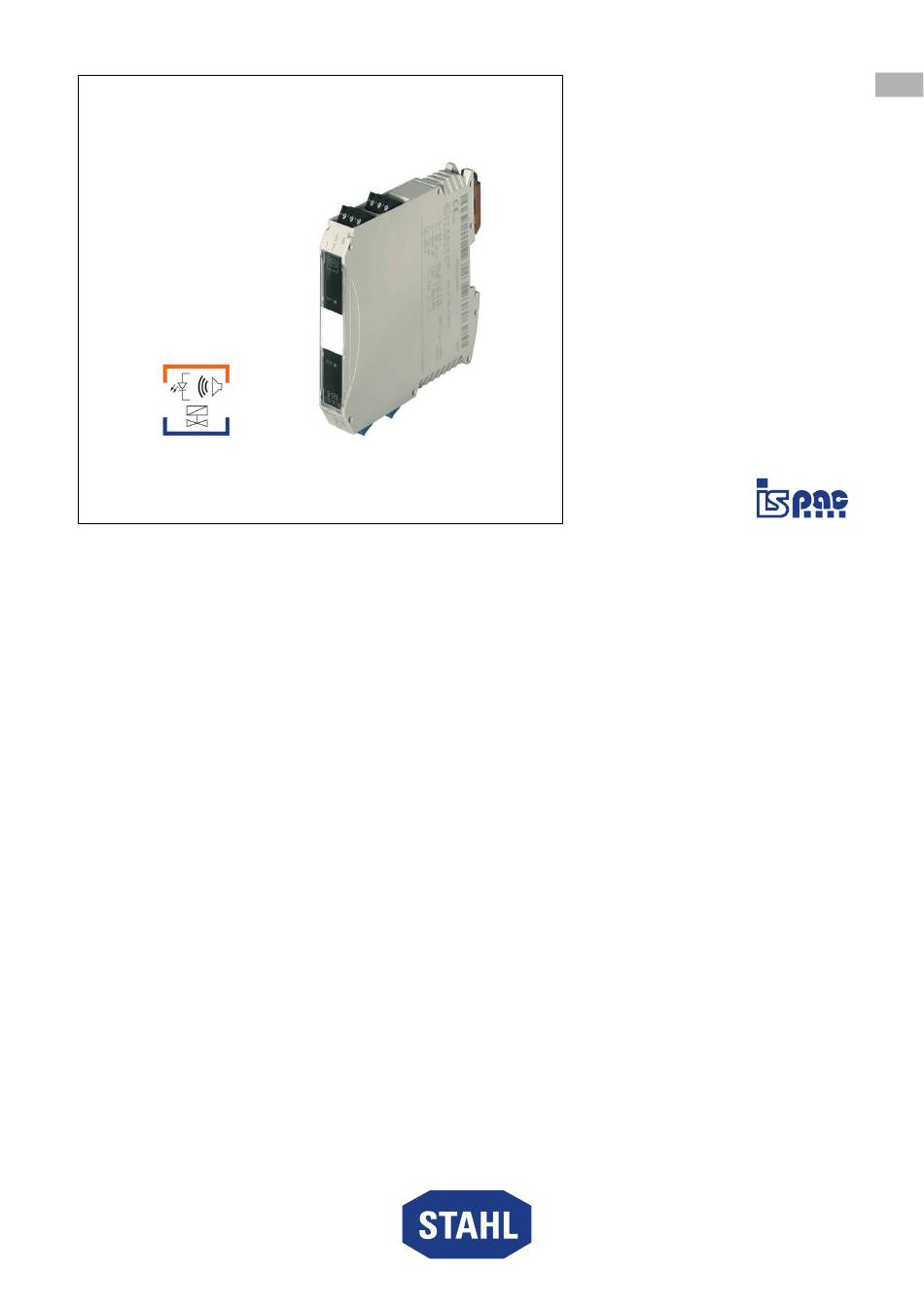

Page 1 Betriebsanleitung Additional languages r-stahl.com Binärausgabe ohne Hilfsenergie Reihe 9176...
Page 2 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Angaben....................3 Hersteller......................3 Angaben zur Betriebsanleitung................3 Weitere Dokumente .....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ................4 Warnhinweise ......................4 Symbole am Gerät ....................5 Sicherheitshinweise .....................5 Aufbewahrung der Betriebsanleitung..............5 Qualifikation des Personals .................5 Sichere Verwendung....................6 Umbauten und Änderungen.................7 Funktion und Geräteaufbau .................7...
Page 3 • FMEDA Report SIL • Nationale Informationen und Dokumente zum Einsatz in explosionsgefährdeten Bereichen (siehe auch Kapitel 1.4) Dokumente in weiteren Sprachen, siehe r-stahl.com. Konformität zu Normen und Bestimmungen IECEx, ATEX, EU-Konformitätserklärung und weitere nationale Zertifikate und Dokumente stehen unter folgendem Link zum Download bereit: https://r-stahl.com/de/global/support/downloads/...
Page 4 Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr durch explosionsfähige Atmosphäre Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: •...
Page 5 Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...
Page 6 • Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Sicherstellen, dass das Gerät unbeschädigt ist. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
Page 7 • Vor Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist. • Nur Wartungsarbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. • Gerät nur bis Stufe SIL 3 (IEC 61508) einsetzen.
Page 8 E II (1) D [Ex ia Da] IIIC Bescheinigungen und Zertifikate Bescheinigungen IECEx, ATEX, EU-Konformitätserklärung und weitere nationale Zertifikate und Dokumente stehen unter folgendem Link zum Download bereit: https://r-stahl.com/de/global/support/ downloads/ Funktionale Sicherheit (IEC 61508) Prüfbericht Stahl 04/04-03 R003 max. SIL...
Page 9 Technische Daten Typ 9176/x0-15-00 Technische Daten Sicherheitstechnische Daten Höchstwerte je Ausgang Max. Spannung U 27,6 V Max. Strom I [Ex ia] 86,5 mA [Ex ib] 44 mA Die Binärausgaben 9176 können auch zur Speisung von Betriebsmitteln mit der Kennzeichnung Ex ib IIC/IIB T* verwendet werden.
Page 10 Technische Daten Typ 9176/x0-16-00 Technische Daten Sicherheitstechnische Daten Höchstwerte je Ausgang Max. Spannung U 27,6 V Max. Strom I [Ex ia] 110 mA [Ex ib] 50 mA Die Binärausgaben 9176 können auch zur Speisung von Betriebsmitteln mit der Kennzeichnung Ex ib IIC/IIB T* verwendet werden.
Page 11 Technische Daten Typ 9176/x0-17-00 Technische Daten Sicherheitstechnische Daten Höchstwerte je Ausgang Max. Spannung U 27,6 V Max. Strom I [Ex ia] 60 mA [Ex ib] – Max. Leistung P 415 mW Max. anschließbare Kapazität C 85 nF 667 nF Max. anschließbare Induktivität L 6,6 mH 40 mH Innere Kapazität C...
Page 12 Technische Daten Technische Daten Elektrische Daten Hilfsenergie ohne Galvanische Trennung Prüfspannung gemäß Norm EN 60079-11 Ex i-Ausgang zu Eingang 1,5 kV AC Ex i-Ausgänge untereinander 500 V AC gemäß Norm EN 50178 Eingänge untereinander 350 V AC Elektromagnetische Verträglichkeit Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 (Einsatz in industriellen Bereichen) NAMUR NE 21 Umgebungsbedingungen...
Page 13 Hutschiene (NS 35/15, NS 35/7,5) oder im pac-Träger Einbaulage senkrecht oder waagrecht Anschlussplan siehe Kennzeichnung auf dem Gerät Weitere technische Daten, siehe r-stahl.com. Projektierung HINWEIS Ausfall der installierten Geräte im Schaltschrank durch zu hohe Umgebungstemperatur! Nichtbeachten kann Sachschaden verursachen! •...
Page 14 Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten Maß X 17,6 [0,69] 99 3 90 Schraubklemmen 108 [4,25] Federzugklemmen 128 [5,04] 09685E00 Montage / Demontage, Gebrauchslage 8.2.1 Montage / Demontage von Gerät auf Hutschiene und pac-Bus Montage auf Hutschiene •...
Page 15 Inbetriebnahme 8.2.2 Montage / Demontage auf pac-Träger Siehe Betriebsanleitung pac-Träger Typ 9195. 8.2.3 Montage / Demontage steckbare Klemmen Alle Geräte sind mit steckbaren Klemmen ausgestattet. Montage • Klemme in Gerät stecken, bis Klemme einrastet. Demontage • Schraubendreher hinter Klemme ansetzen. •...
Page 16 Trennstufe passen nicht aufeinander abstimmen. "EIN" zum Feldgerät Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt: • An R. STAHL Schaltgeräte GmbH wenden. Zur schnellen Bearbeitung folgende Angaben bereithalten: • Typ und Seriennummer des Geräts • Kaufdaten • Fehlerbeschreibung •...
Page 17 Die geltenden nationalen Bestimmungen im Einsatzland beachten. 11.3 Reparatur GEFAHR Explosionsgefahr durch unsachgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. 222196 / 9176611310 Binärausgabe ohne Hilfsenergie 2024-05-02·BA00·III·de·10 Reihe 9176...
Page 18 Reinigung 11.4 Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung.
Page 19 Operating instructions Additional languages r-stahl.com Loop-powered binary output Series 9176...
Page 20 Contents Contents General Information .....................3 Manufacturer......................3 Information regarding the Operating Instructions..........3 Further Documents ....................3 Conformity with Standards and Regulations............3 Explanation of Symbols ..................4 Symbols used in these Operating Instructions.............4 Warning Notes .....................4 Symbols on the Device ..................5 Safety Notes ......................5 Operating Instructions Storage ................5 Personnel Qualification ..................5 Safe Use ......................6...
Page 21 • FMEDA SIL Report • National information and documents relating to use in hazardous areas (see also chapter 1.4) For documents in other languages, see r-stahl.com. Conformity with Standards and Regulations IECEx, ATEX, EU Declaration of Conformity and further national certificates and documents can be downloaded via the following link: https://r-stahl.com/en/global/support/downloads/...
Page 22 Explanation of Symbols Explanation of Symbols Symbols used in these Operating Instructions Symbol Meaning Tips and recommendations on the use of the device Explosive atmosphere hazard Warning Notes Warning notes must be observed under all circumstances, in order to minimise the risk resulting from design engineering and operation.
Page 23 Specialists who perform these activities must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for any activity in hazardous areas. R. STAHL recommends having a level of knowledge equal to that described in the following standards: •...
Page 24 • Use the device in accordance with its intended and approved purpose only. • Always consult R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data. • Make sure that the device is not damaged.
Page 25 • Before commissioning, make sure that the device is not damaged. • Only perform the maintenance work described in these operating instructions. • Repair work on the devices must be performed only by R. STAHL Schaltgeräte GmbH. • Only use the device up to SIL 3 (IEC 61508).
Page 26 E II (1) D [Ex ia Da] IIIC Certifications and certificates Certificates IECEx, ATEX, EU Declaration of Conformity and further national certificates and documents can be downloaded via the following link: https://r-stahl.com/en/global/support/downloads/ Functional safety (IEC 61508) Test report STAHL 04/04-03 R003 Max. SIL...
Page 27 Technical Data Type 9176/x0-15-00 Technical data Safety data Maximum values per output Max. voltage U 27.6 V Max. current I [Ex ia] 86.5 mA [Ex ib] 44 mA The binary outputs 9176 can also be used to supply equipment with the label Ex ib IIC/IIB T*. For I here, the listed [Ex ib] values apply Max.
Page 28 Technical Data Type 9176/x0-16-00 Technical data Safety data Maximum values per output Max. voltage U 27.6 V Max. current I [Ex ia] 110 mA [Ex ib] 50 mA The binary outputs 9176 can also be used to supply equipment with the label Ex ib IIC/IIB T*. For I here, the listed [Ex ib] values apply Max.
Page 29 Technical Data Type 9176/x0-17-00 Technical data Safety data Maximum values per output Max. voltage U 27.6 V Max. current I [Ex ia] 60 mA [Ex ib] – Max. power P 415 mW Max. connectable capacitance C 85 nF 667 nF Max.
Page 30 Technical Data Technical data Electrical data Auxiliary power None Galvanic separation Test voltage According to standard EN 60079-11 Ex i output to input 1.5 kV AC Between Ex i outputs 500 V AC According to standard EN 50178 Between inputs 350 V AC Electromagnetic compatibility Tested in accordance with the following standards and...
Page 31 On DIN rail (NS 35/15, NS 35/7.5) or in pac-Carrier Mounting orientation vertical or horizontal Connection diagram see label on the device For further technical data, see r-stahl.com. Project Engineering NOTICE An ambient temperature that is too high may cause failure of the devices installed in the cabinet.
Page 32 Mounting and Installation Dimensions/Fastening Dimensions Dimensional drawings (all dimensions in mm [inch]) – Subject to change Dimension X 17,6 [0,69] 99 3 90 Screw terminals 108 [4.25] Spring clamp 128 [5.04] terminals 09685E00 Mounting/Dismounting, Operating Position 8.2.1 Mounting/Dismounting the Device on the DIN Rail and pac-Bus Mounting on DIN rail •...
Page 33 Commissioning 8.2.2 Mounting/Dismounting on pac-Carrier See operating instructions for pac-Carrier type 9195. 8.2.3 Mounting/Dismounting pluggable Terminals All devices are equipped with pluggable terminals. Mounting • Insert the terminal into the device until the terminal engages. Dismounting • Position the screwdriver behind the terminal. •...
Page 34 "ON" the field device If the error cannot be eliminated using the specified procedures: • Contact R. STAHL Schaltgeräte GmbH. For rapid processing, have the following information ready: • Type and serial number of the device • Purchase information •...
Page 35 11.3 Repair DANGER Explosion hazard due to improper repair! Non-compliance may result in fatal or serious injuries. • Repair work on the devices must be performed only by R. STAHL Schaltgeräte GmbH. 222196 / 9176611310 Loop-powered binary output 2024-05-02·BA00·III·en·10 Series 9176...
Page 36 • Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. • Contact customer service personally. • Go to the r-stahl.com website.
Page 38 Type 9176/*0-1*-00 Hazardous area: Class I, II, III; DIV 1; Group A-G or Class I; Zone 0; Group IIC/IIB Hazardous Locations Safe area: Non-Hazardous; Division 2 or Zone 2 Hazardous (Classified) Locations The Digital Output Loop Powered Type 9176 is an associated apparatus as well as a nonincendive apparatus for installation in Non-Hazardous, Class I, Division 2 or Zone 2 Hazardous (Classified) Locations providing intrinsically safe connections for one (or two) field devices located in Class I, II, III, Division 1, Group A-G or Class I, Zone 0 [AEx ia] Group IIC, Hazardous Locations according to NEC Article 504/505 as listed below.
