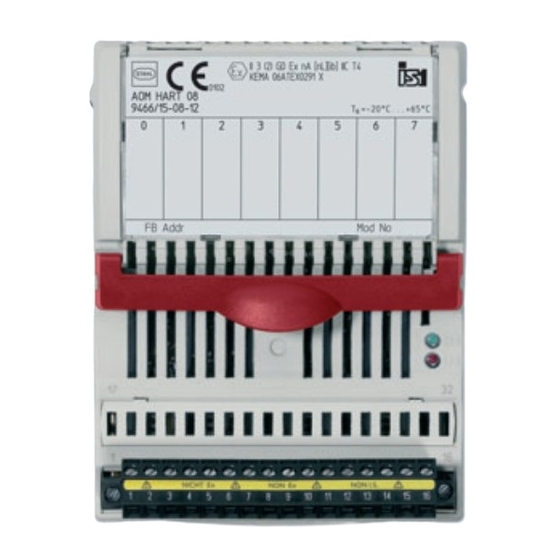

Analog Output Modul HART für Installation in Zone 2 Typ 9466/15
Analog Output Modul HART für Installation in Zone 2 Typ 9466/15
Allgemeine Angaben
Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg, Germany
Telefon: +49 7942 943-0
Telefax: +49 7942 943-4333
Internet: www.stahl.de
Service&Support: support.instrumentation@stahl.de
Weitere Informationen zum Modul
Weitere Informationen zum Modul finden Sie
✗ im Automatisierungskatalog (168465 / 00 006 54 78 0) oder
✗ im Internet unter www.stahl-automatisierung.de
Symbole
Achtung!
Diese Grafik kennzeichnet Hinweise, bei deren
Nichtbeachtung Ihre Gesundheit oder die
Funktionsfähigkeit des Gerätes bzw. der Komponente
gefährdet ist.
Hinweis
Diese Grafik kennzeichnet wichtige
Zusatzinformationen, Tipps und Empfehlungen.
Sicherheitshinweise
In diesem Kapitel sind die wichtigsten Sicherheitsmaßnahmen
zusammengefasst. Es ergänzt die entsprechenden Vorschriften,
zu deren Studium das verantwortliche Personal verpflichtet ist.
Bei Arbeiten in explosionsgefährdeten Bereichen hängt die
Sicherheit von Personen und Anlagen von der Einhaltung aller
relevanten Sicherheitsvorschriften ab. Das Montage- und
Wartungspersonal trägt deshalb eine besondere Verantwortung.
Voraussetzung ist die genaue Kenntnis der geltenden
Vorschriften und Bestimmungen.
Beachten Sie als Anwender:
✗
die nationalen Sicherheits-, Unfallverhütungs-, Montage- und
Errichtungsvorschriften (z.B. IEC/EN 60079-14)
✗
die allgemein anerkannten Regeln der Technik
✗
die Sicherheitshinweise und Angaben dieses Dokuments,
die Kennwerte der Typschilder und die Hinweisschilder
✗
die EG-Baumusterprüfbescheinigung (nach ATEX) bzw.
Konformitäts- oder Teilbescheinigung (nach bisheriger
Zulassung) und die darin enthaltenen besonderen
Bedingungen
www.stahl.de Betriebsanleitung für das IS1-System
8 Kanäle zur Ansteuerung von HART Regelventilen
●
Ausgänge für Ex nL und Ex nA
●
Galvanische Trennung zwischen Ausgängen und System
●
Drahtbruch- und Kurzschlussüberwachung für jeden Feldstromkreis
●
Anschluss der Feldkabel über steckbare Klemmen
●
Modul unter Spannung austauschbar (hot swap)
●
Zonen
0
Ex-Schnittstelle
Installation in
07372E00
✗
✗
✗
✗
✗
Verwenden Sie die Komponenten bestimmungsgemäß nur für
den zugelassenen Einsatzzweck (siehe Kapitel „Funktion/
Eigenschaften"). Fehlerhafter und unzulässiger Einsatz sowie
das Nichtbeachten der Hinweise dieses Dokuments schließen
eine Gewährleistung unsererseits aus.
Veränderungen an den Komponenten, die den Explosionsschutz
betreffen, sind nicht gestattet.
Komponenten dürfen nur in unbeschädigtem, trockenem und
sauberen Zustand eingebaut werden.
Normenkonformität
Die Komponenten entsprechen den folgenden Normen bzw. der
folgenden Richtlinie:
✗
✗
✗
Funktion/Eigenschaften
Die Ausgangschaltung erzeugt ein Stromsignal von 0 ... 20 mA
oder 4 ... 20 mA für den entsprechenden Kanal. Alle Ausgänge
sind kurzschlussfest. Jeder Ausgang wird einzeln auf Drahtbruch
und Kurzschluß überwacht.
Der integrierte HART Multiplexer ermöglicht eine bidirektionale
HART Kommunikation. Die HART Informationen werden vom
CPU & Power Modul über den ServiceBus übertragen, oder über
den Feldbus mit Profibus DP V1.
Die Schnittstelle des Analog Output Moduls zum internen
Datenbus der BusRail ist redundant ausgeführt.
Analoge Regelventile (nicht HART) können ebenfalls betrieben
werden.
162468 / 9466602310
IS1 I/O-Module
1 2 20 21 22
X X
X X
dass Beschädigungen den Explosionsschutz aufheben
können
dass das Analog Output Modul HART Typ 9466/15-08-12 nur
für den Einsatz in explosionsgefährdeten Bereichen der
Zone 2 oder im sicheren Bereich zugelassen ist.
dass das Modul, bei Einsatz in explosionsgefährdeten
Bereichen, in ein entsprechend bescheinigtes Gehäuse
eingebaut sein muss.
dass der Betrieb des Moduls neben einem Zone 1 Modul nur
dann erlaubt ist, wenn zwischen eigensicheren und nicht-
eigensicheren Stromkreisen ein Abstand von mindestens
50 mm eingehalten wird. Dies wird z.B. durch Montage einer
Trennwand (ID-Nr. 162740) zwischen den Modulen
sichergestellt.
dass das Stecken oder Ziehen der steckbaren Klemme bei
nicht-energiebegrenzten Stromkreisen nur im
spannungsfreien Zustand zulässig ist.
Richtlinie 94/9/EG
EN 50020
IEC 60079-0, IEC 60079-15
S-BA-9466/15-08-12-0 -de-
