Allgemeine Angaben
Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg, Germany
Telefon: +49 7942 943-0
Telefax: +49 7942 943-4333
Internet: www.stahl-ex.com
Service&Support: support.instrumentation@stahl.de
Weitere Informationen zum Modul
Weitere Informationen zum Modul finden Sie
✗
im Automatisierungskatalog (168465 / 00 006 54 78 0) oder
✗
im Internet unter www.stahl-automatisierung.de
Symbole
Achtung!
Diese Grafik kennzeichnet Hinweise, bei deren Nicht-
beachtung Ihre Gesundheit oder die Funktionsfähigkeit
des Gerätes bzw. der Komponente gefährdet ist.
Hinweis
Diese Grafik kennzeichnet wichtige Zusatz-
informationen, Tipps und Empfehlungen.
Sicherheitshinweise
In diesem Kapitel sind die wichtigsten Sicherheitsmaßnahmen
zusammengefasst. Es ergänzt die entsprechenden Vorschriften,
zu deren Studium das verantwortliche Personal verpflichtet ist.
Bei Arbeiten in explosionsgefährdeten Bereichen hängt die Si-
cherheit von Personen und Anlagen von der Einhaltung aller re-
levanten Sicherheitsvorschriften ab. Das Montage- und
Wartungspersonal trägt deshalb eine besondere Verantwortung.
Voraussetzung ist die genaue Kenntnis der geltenden Vorschrif-
ten und Bestimmungen.
Beachten Sie als Anwender:
✗ die nationalen Sicherheits-, Unfallverhütungs-, Montage- und
Errichtungsvorschriften (z.B. IEC/EN 60079-14)
✗ die allgemein anerkannten Regeln der Technik
✗ die Sicherheitshinweise und Angaben dieses Dokuments,
die Kennwerte der Typschilder und die Hinweisschilder
✗ die EG-Baumusterprüfbescheinigung (nach ATEX) bzw.
Konformitäts- oder Teilbescheinigung (nach bisheriger
Zulassung) und die darin enthaltenen besonderen
Bedingungen
✗
dass Beschädigungen den Explosionsschutz aufheben
können
✗ dass das CPU & Power Modul Typ 9440/15-01-11 für den
www.stahl-ex.com Betriebsanleitung für das IS1-System

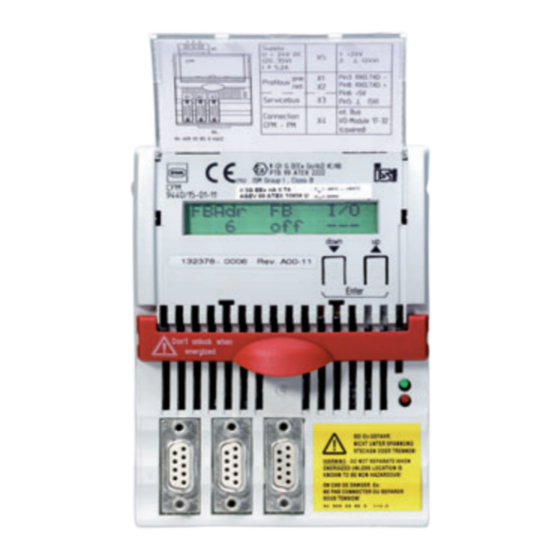

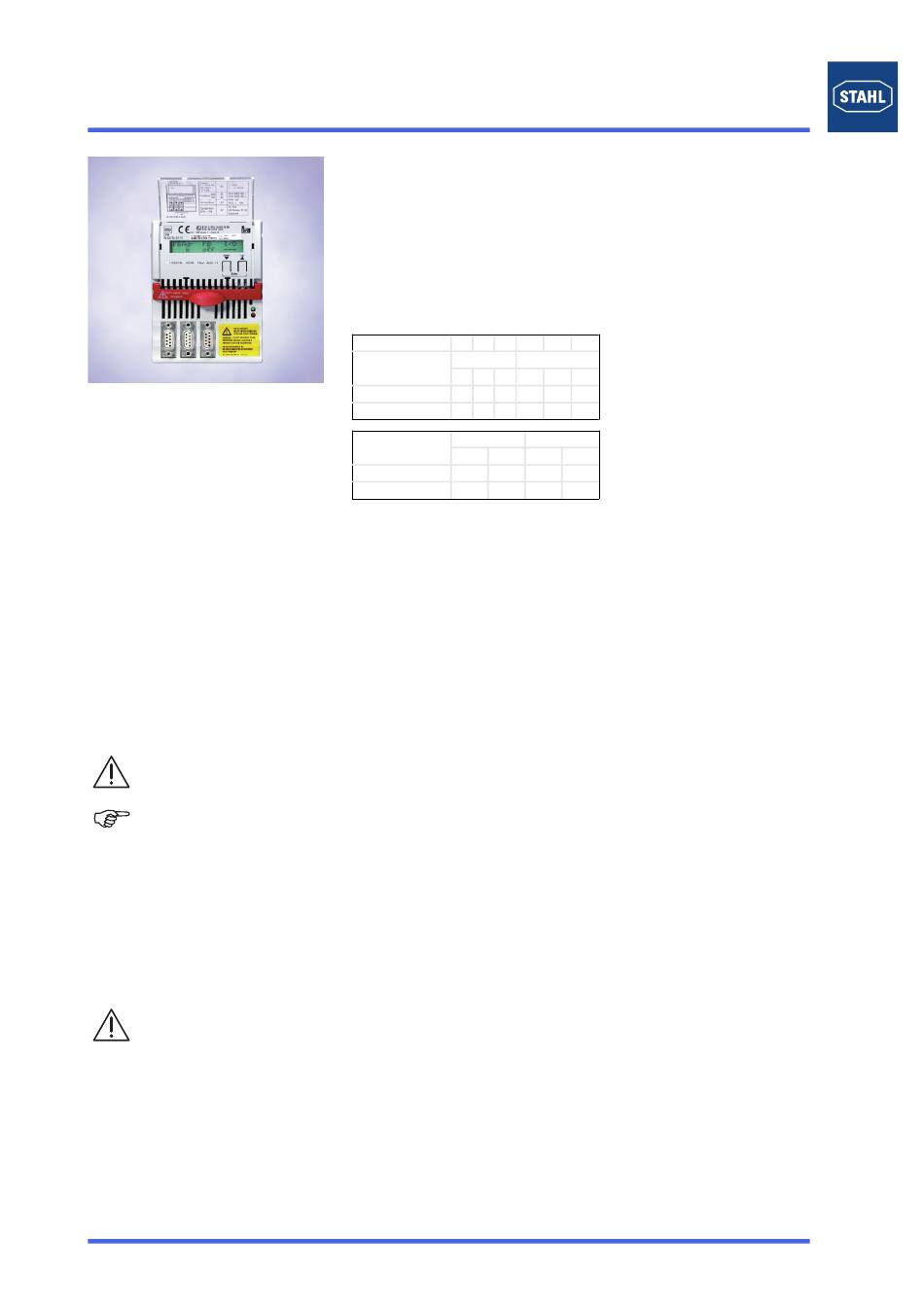

CPU & Power Modul für Zone 2 / Div. 2 Reihe 9440/15
CPU & Power Modul für Zone 2 / Div. 2 Reihe 9440/15
> Feldbusanschaltung / Gateway und Stromversorgung in einem
Modul
> Integrierte Stromversorgung für bis zu 16 I/O Module
> Profibus DP V0 und V1 HART bis 1,5 Mbit/s
mit Option Redundanz
> Modbus RTU bis 38,4 Kbit/s
> Zusätzliche ServiceBus-Schnittstelle für Inbetriebnahme,
Fehlerdiagnose und HART Kommunikation
> LCD-Anzeige zur Anzeige vor Ort von Diagnosedaten,
Eingangs- und Ausgangswerten
Zone 0
Class I
Zone 0
Ex Schnittstelle
Installation in
04238E00
Class I
Division 1
Ex Schnittstelle
Installation in
*) geeignetes Gehäuse notwendig
✗
✗
✗
✗
Verwenden Sie die Komponenten bestimmungsgemäß nur für
den zugelassenen Einsatzzweck (siehe Kapitel „Funktion/
Eigenschaften"). Fehlerhafter und unzulässiger Einsatz sowie
das Nichtbeachten der Hinweise dieses Dokuments schließen
eine Gewährleistung unsererseits aus.
Veränderungen an den Komponenten, die den Explosionsschutz
betreffen, sind nicht gestattet.
Komponenten dürfen nur in unbeschädigtem, trockenem und
sauberen Zustand eingebaut werden.
Normenkonformität
Die Komponenten entsprechen den folgenden Normen bzw. der
folgenden Richtlinie:
✗
✗
✗
Funktion/Eigenschaften
Das CPU & Power Modul enthält ein Netzteil zur eigenen Strom-
versorgung und für die Versorgung der I/O Module und der Feld-
stromkreise. Die Stromversorgung der I/O Module erfolgt über
die BusRail. Beim Einsatz eines redundanten CPU & Power
Moduls ist die Stromversorgung der I/O Module intern mit Dioden
entkoppelt aufgebaut. Das Netzteil ist mit einer Unterspannungs-
Überwachung ausgestattet.
Die CPU hat die Funktion eines Gateways zwischen dem
internen Bus einer IS1 Feldstation und dem Feldbus, der die
Feldstation einfach oder redundant mit dem Automatisierungs-
system verbindet.
Die Kommunikation mit den I/O Modulen erfolgt über die
Adress- und Datenleitungen der BusRail. Die Schnittstelle des
CPU & Power Moduls zum internen Datenbus der BusRail ist
redundant ausgeführt.
162278 / 9440609310
IS1 I/O-Module
1 2 20 21 22
NEC 506
1 2 20 21 22
X X X
*) *)
X X X
II / III
2 1 2
X X
X X *)
Einsatz in explosionsgefährdeten Bereichen der Zone 2/
Division 2 oder im sicheren Bereich zugelassen ist.
dass das CPU & Power Modul in Zone 2 in ein Gehäuse ein-
gebaut sein muss, dass die Anforderungen einer anerkann-
ten Schutzart gemäß IEC/EN 60079-0 erfüllt (z. B. R. STAHL
Typ 8126).
dass das Modul als zugehöhriges Betriebsmittel auch in
explosionsgefährdeten Bereichen der Zonen 21 und 22
installiert werden darf, wenn es in ein entsprechend
bescheinigtes Gehäuse eingebaut ist.
dass Arbeiten an der Klemme X5 nur im spannungsfreien
Zustand zulässig sind.
dass die Hutschiene der BusRail mit dem Potentialausgleich
verbunden sein muss.
Richtlinie 94/9/EG
IEC/EN 60079-0, IEC/EN 60079-11, IEC/EN 60079-15
EN 61326-1, EN 50178, EN 61010-1
2011-06-01·BA00·III·de·02
