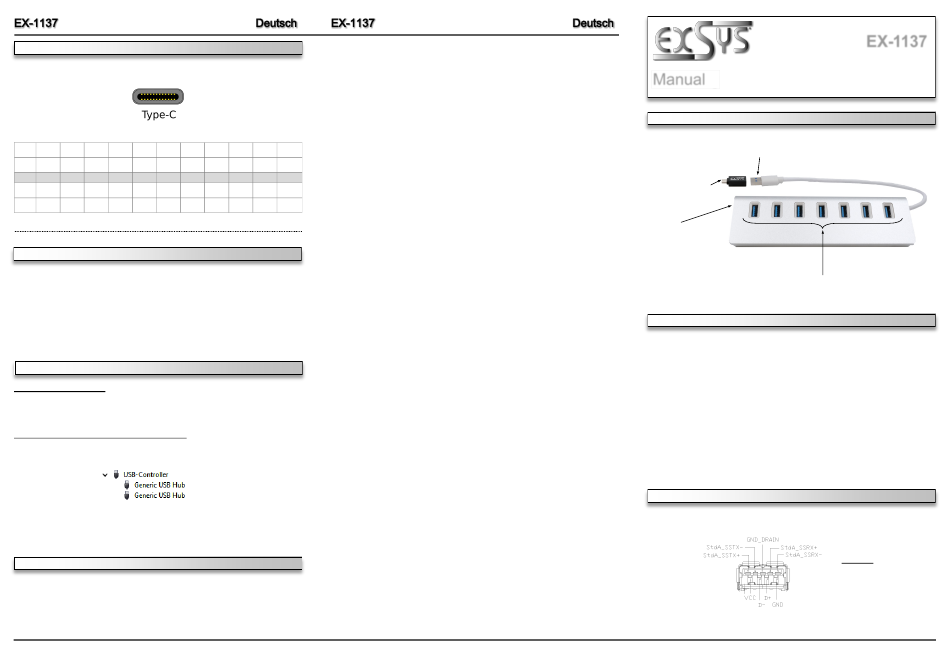

Exsys EX-1137 Manual page 2

ANSCHLÜSSE
USB 3.2 Gen 1 C-Stecker:
A12 A11 A10 A9 A8 A7 A6 A5
GND RX2+ RX2- VBUS SBU1 D- D+ CC1
GND TX2+ TX2- VBUS CC2 D+ D- SBU2
B1 B2 B3 B4 B5 B6 B7 B8
HARDWARE INSTALLATION
Bitte beachten Sie die folgenden Installationshinweise. Aufgrund der großen Unterschiede
zwischen PCs können wir Ihnen nur eine allgemeine Anleitung zum Einbau der EX-1137 zur
Verfügung stellen. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1. Verbinden Sie die EX-1137 mit einer USB-A-Buchse oder mit dem im Lieferumgang
enthaltenem Adapter mit eine USB-C-Buchse an Ihrem PC.
2. Die EX-1137 ermöglicht Ihnen jetzt den Anschluss verschiedenster USB-Endgeräte
TREIBER INSTALLATION
Alle Betriebssysteme
Die Installation der EX-1137 erfolgt automatisch, da die erforderlichen Treiber bereits im
Betriebssystem integriert sind.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende Einträge
sehen:
Bei Vorhandensein dieser oder ähnlicher Einträge kann davon ausgegangen werden, dass die
EX-1137 ordnungsgemäß installiert ist.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes, nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Bitte achten Sie im Bereich der
Anschlüsse darauf, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwen-
den Sie zur Reinigung bitte in keinem Fall ein feuchtes oder nasses Tuch.
2
A4 A3 A2 A1
VBUS TX1- TX1+ GND
VBUS RX1- RX1+ GND
B9 B10 B11 B12
LAYOUT
Connection for 5V
DC (if required)
DESCRIPTION & TECHNICAL INFORMATION
The EX-1137 provides a USB 3.2 Gen 1 hub for connecting up to seven end devices. Further-
more, the hub is able to support all USB ports from 1.1 to 3.2 Gen 1. An external power supply,
which is provided by an optional power supply unit, can supply 900 mA to each port. The perfor-
mance of the fast chipset optimizes the functionality of the USB 3.2 Gen 1 serial bus. The EX-
1137 ensures secure data transfer and excellent performance of up to 5 Gbit/s. It supports both
self-powered and bus-powered modes. The scope of delivery also includes an adapter with A
socket to C plug (EX-47990), as well as a USB A plug to DC jack. The EX-6993 power supply
unit is available as an option.
Compatibility:
Operating System:
Connectors:
Scope of delivery:
CONNECTORS
USB 3.2 Gen 1 A-Port:
3
Manual Anleitung
Vers. 1.3 / 04.11.24
A-plug for connection to the PC
Adapter USB-A
to USB-C plug
USB 1-7:
7 x external USB 3.2 Gen 1 A sockets for end devices
USB 2.0, 3.0 & 3.2 Gen 1
All Operating Systems
7x USB 3.2 Gen 1 A-female ports , 1x 5V DC Connector
EX-1137, manual, USB cable 22cm, 5V power cable,
USB-A socket to USB-C plug adapter
4
EX-1137
Attention!
Never plug in with
force or in wrong
direction.
