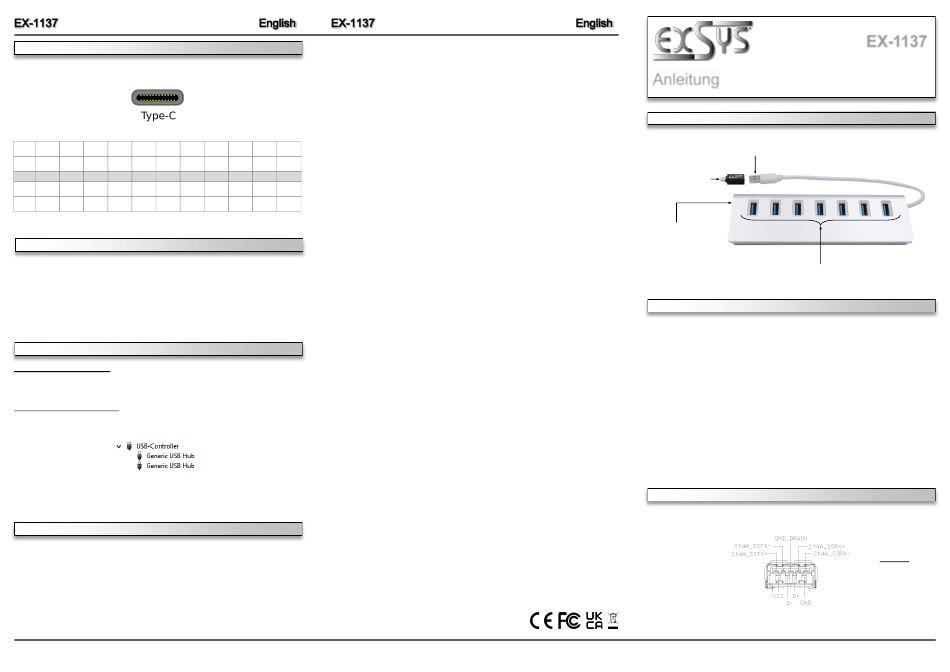

Exsys EX-1137 Manual

CONNECTORS
USB 3.2 Gen 1 C-Plug:
A12 A11 A10 A9 A8 A7 A6 A5
GND RX2+ RX2- VBUS SBU1 D- D+ CC1
GND TX2+ TX2- VBUS CC2 D+ D- SBU2
B1 B2 B3 B4 B5 B6 B7 B8
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1137. Please refer your computer's reference manual whenever in doubt.
1. Connect the EX-1137 to a USB A-Port or to a USB C-Port on your PC by using the adapter
included in the scope of delivery.
2. Now connect the optional EX-6993 power supply to the 5V DC-Connector of the EX-1137.
DRIVER INSTALLATION
All Operating Systems
Once the hardware installation is complete, the operating system automatically recognizes the
EX-1137 and install it.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new
entry's:
If you see this or a similar information the device is installed correctly.
CLEANING
To clean the device, please only use a dry, lint-free cloth and remove the dirt with light pressure.
Please ensure that no fibers of the cloth are left in the socket in the area of the connections.
Never use a damp or wet cloth for cleaning.
5
A4 A3 A2 A1
VBUS TX1- TX1+ GND
VBUS RX1- RX1+ GND
B9 B10 B11 B12
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Switzerland: Italy:
EXSYS Vertriebs GmbH EXSYS Italia Srl
Dübendorfstrasse 17 Via Belvedere, 45/B
8602 Wangen I-22100 Como
www.exsys.ch www.exsys.it
6 6
Anleitung Anleitung
Vers. 1.4 / 07.05.25
AUFBAU
USB 3.2 Gen 1 A-Stecker für den Anschluss an den PC
Adapter USB-A
zu USB-C Stecker
5V DC-Buchse
(wenn benötigt)
7x USB 3.2 Gen 1 A-Buchsen für Endgeräte
BESCHREIBUNG & TECHNISCHE DATEN
Der EX-1137 USB 3.2 Gen 1 Hub in einem eleganten Plastikgehäuse stellt Ihnen sieben USB
3.2 Gen 1 Anschlüsse bereit für die Verbindung sieben USB Endgeräte. Des Hub unterstützt
alle USB-Anschlüsse von 1.1 bis 3.2. Über eine externe Stromversorgung, welche mittels eines
optionalem Netzteils bereitgestellt wird, können an jedem Port 900 mA zur Verfügung gestellt
werden. Die Leistung des schnellen Chipset optimiert die Funktionalität des USB 3.2 Gen 1
Bus. Der EX-1137 gewährleistet eine sichere Datenübertragung sowie eine exzellente Perfor-
mance von bis zu 5Gbit/s. Er unterstützt sowohl den Self-Powered als auch den Bus-Powered
Modus. Der Lieferumfang umfasst zudem einen Adapter von A-Buchse auf C-Stecker (EX-
47990). Optional ist das Netzteil EX-6993 erhältlich.
Kompatibilität: USB 1.1, 2.0 & 3.2
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 7x USB 3.2 Gen 1 A-Buchse, 1x 5V DC-Buchse
Lieferumfang: EX-1137, Anleitung, USB Kable 22cm (befestigt),
USB A-Buchse auf USB C-Stecker Adapter (EX-47990)
ANSCHLÜSSE
USB 3.2 Gen 1 A-Buchse:
1
EX-1137
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
