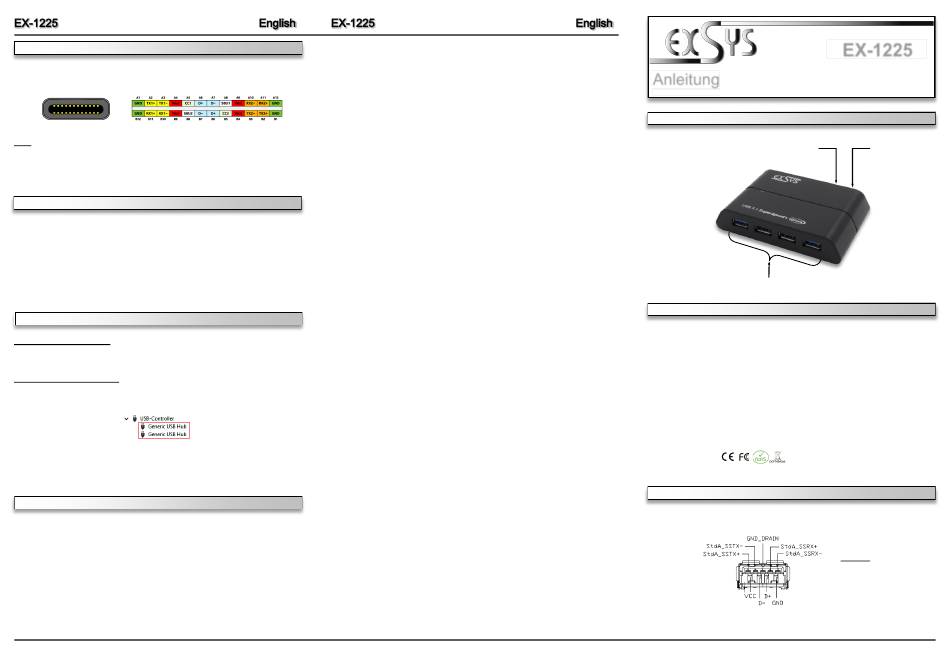

Exsys EX-1225 Manual

CONNECTORS
USB 3.1 (Gen2) C-Port:
Note!
By dual assignment of the pins, the USB Type-C plug can be plugged into the port on
both sides.
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1225. Please refer your computer's reference manual whenever in doubt.
1. Now connect the included USB cable to the USB C-Port of the hub.
2. Connect the included power supply to the DC connector at the hub.
3. Now connect the other end from the USB cable (C-Plug) to the C-Port at your PC.
DRIVER INSTALLATION
All Operating Systems
There are no drivers necessary because the drivers are integrated in the operating system and
the EX-1225 will be automatically installed.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new
entry's:
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
5
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN

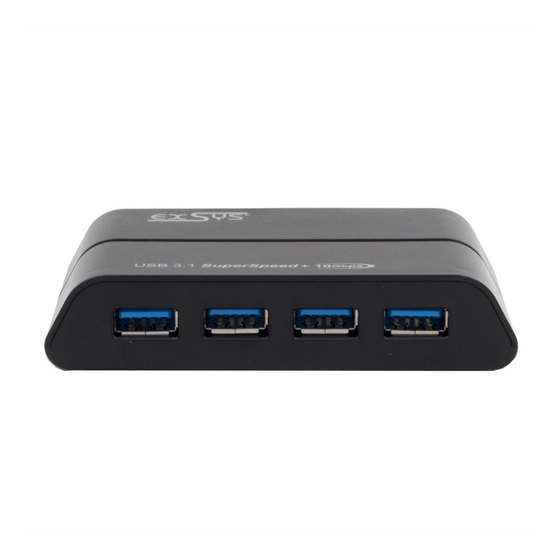

Die EX-1225 ist ein USB 3.1 (Gen2) HUB für bis zu 4 Endgeräte. Die EX-1225 ist mit 4 Ports für
Endgeräte ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Über die externe
Stromversorgung per Netzteil können an jedem Port 900mA zur Verfügung gestellt werden. Der
serielle USB 3.1 Bus wird optimal durch die Leistung des schnellen VIA Chipset unterstützt. Die
EX-1225 gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis
zu 10Gbit pro Sekunde! Er unterstützt den Self Powered und Bus Powered Modus. Optional ist
ein Adapter mit C-Buchse auf A-Stecker erhältlich (EX-47991).
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
USB 3.1 (Gen2) A-Buchse:
6
Anleitung
Vers. 1.0 / 06.08.19
1x USB 3.1 (Gen2)
Upstream C-Buchse
USB 1-4: 4x externe USB 3.1 (Gen2) A-Buchse für Endgeräte
USB 2.0, 3.0 & 3.1
Alle Betriebssysteme
4x USB 3.1 (Gen2) A-Buchse, 1x USB 3.1 (Gen2) C-Buchse,
1x 5V Buchse
EX-1225, Netzteil 5V/4A, USB 3.1 Gen2 Kabel (C-C), Anleitung
1
EX-1225
5V DC Anschluss für
beiliegendes Netzteil
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
