Exsys EX-1320 User Manual

EX- EX EX - - 1320 1320 1320
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general
installation guide for the EX-1320. Please refer your computer's reference manual
whenever in doubt.
1. Connect the EX-1320 to the A-Port at your PC.
2. Now you can connect a network cable at the EX-1320.
DRIVER INSTALLATION
Windows XP/ Vista/ 7/ 8
After the hardware installation Windows will recognize the device and requires a manual
driver installation. Please insert the Driver CD into your CD-Rom drive (e.g. Drive D:)
and select „Install Driver". After them, select „USB 1000M" and as a last please select
now „USB 3.0 1000M". Follow the installation instructions and complete the installation.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ethernet Adapter" the following
new entry:
If you see this or a similar information the device is installed correctly.
Mac OS X 10.6/10.7/10.8
After the hardware installation Windows will recognize the device and requires a manual
driver installation. Please insert the Driver CD into your CD-Rom drive (e.g. Drive D:)
and double-click on the „Ethernet Adapter" disc icon and then double-click on the
„Drivers" folder. Now select the „USB 1000M" folder and then double-click the „USB
3.0 1000M" folder. Now click „For Mac OS X 10.6/10.7/10.8/" file to launch the installer.
Follow the installation instructions and complete the installation.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
5
English English English EX EX- EX - - 1320 1320 1320 English English English

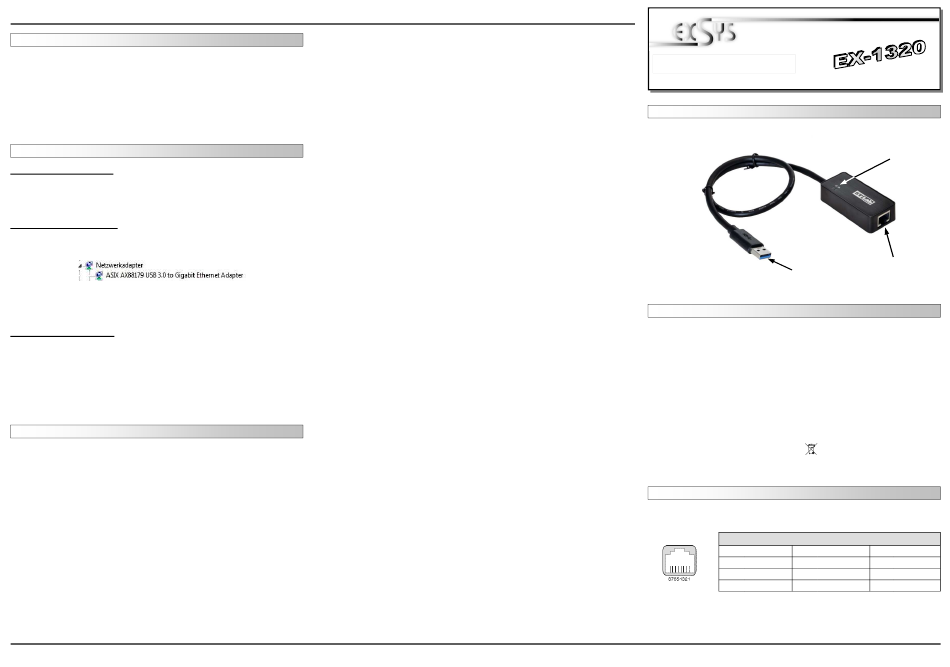

AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN

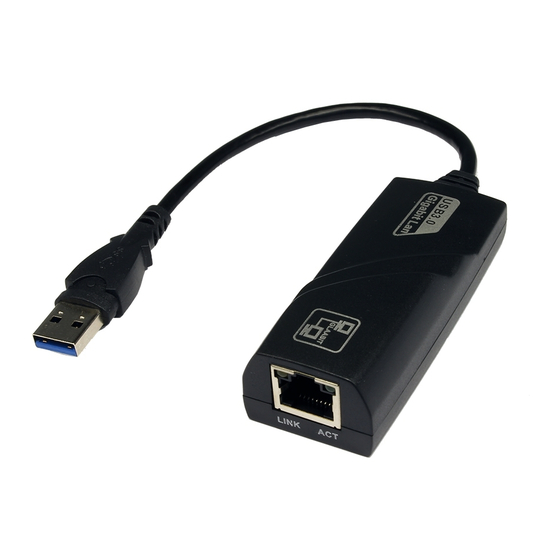

Die EX-1320 ist mit 1 USB 3.0 A-Stecker zum Anschluss an den PC und 1 RJ45 Port
ausgestattet. Die EX-1320 ermöglicht Ihnen auf einfachste Weise Ihren Desktop PC
oder Ihr Notebook in ein 10/100/1000Mbps Netzwerk einzubinden oder ein Endgerät
anzuschließen. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.0. Die EX-1320 ge-
währleistet eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit
pro Sekunde auf der USB Schnittstelle! Der RJ45 Anschluss wird durch einen ASIX
Chipset unterstützt. Er unterstützt den Bus Powered Modus. Es ist nicht möglich die I/O
Adressen und Interrupts manuell einzustellen, da die Einstellungen vom System (BIOS)
und beim installieren des Betriebssystems automatisch vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
RJ45 Anschluss:
6
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.0 / 29.10.13
USB 3.0 A-Stecker
zum Anschluss an PC
USB 1.1, 2.0 & 3.0 / TCP/IP 10/100/1000
Windows XP/ Vista/ 7/ 8/ Mac OS X 10.6/10.7/10.8
1x USB 3.0 A-Stecker, 1x RJ45 Gigabit Ethernet Anschluss
EX-1320, Treiber CD, Anleitung
CE / FCC / RoHS / WEEE DE97424562 / WHQL
CE CE CE
RJ45 Anschluss
Pin Signal Pin
1 BI_DA+ 4 BI_DC+
2 BI_DA- 5
3 BI_DB+ 6
1
Status LED´s
RJ45 Anschluss
Signal Pin Signal
7 BI_DD+
BI_DC- 8 BI_DD-
BI_DB-
