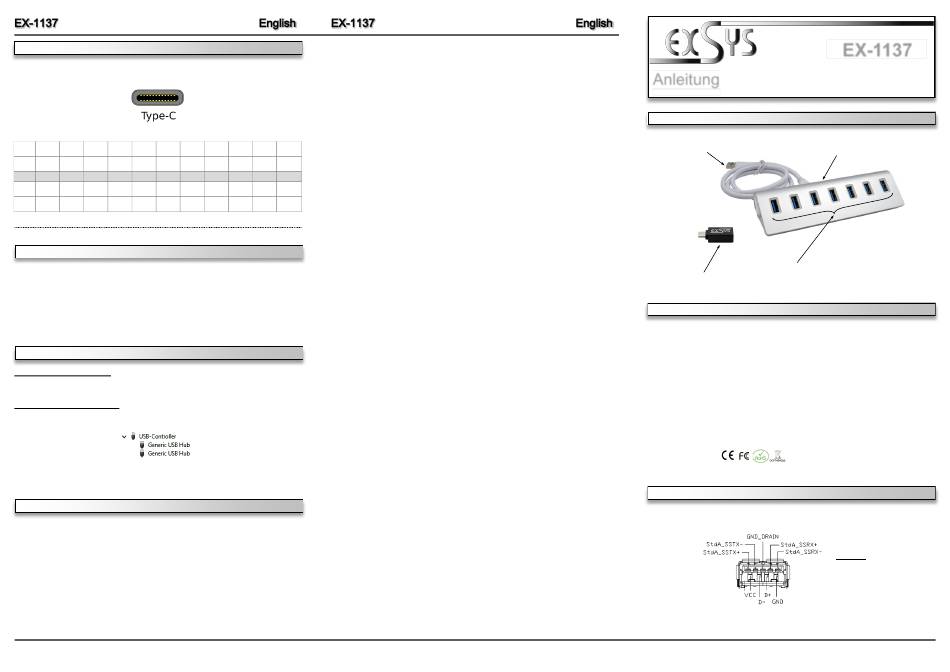

Exsys EX-1137 Manual

CONNECTORS
USB 3.2 Gen 1 C-Plug:
A12 A11 A10 A9 A8 A7 A6 A5
GND RX2+ RX2- VBUS SBU1 D- D+ CC1
GND TX2+ TX2- VBUS CC2 D+ D- SBU2
B1 B2 B3 B4 B5 B6 B7 B8
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1137. Please refer your computer's reference manual whenever in doubt.
1. Connect the EX-1137 to the USB A-Port or with the USB-C to USB-A adapter to a USB C-
Port at your PC.
2. Now you can connect different USB devices at the EX-1137.
DRIVER INSTALLATION
All Operating Systems
There are no drivers necessary because the drivers are integrated in the operating system and
the EX-1137 will be automatically installed.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new
entry's:
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
5
A4 A3 A2 A1
VBUS TX1- TX1+ GND
VBUS RX1- RX1+ GND
B9 B10 B11 B12
AUFBAU
A-Stecker für den Anschluss am PC
Adapter USB-A auf USB-C
BESCHREIBUNG & TECHNISCHE DATEN

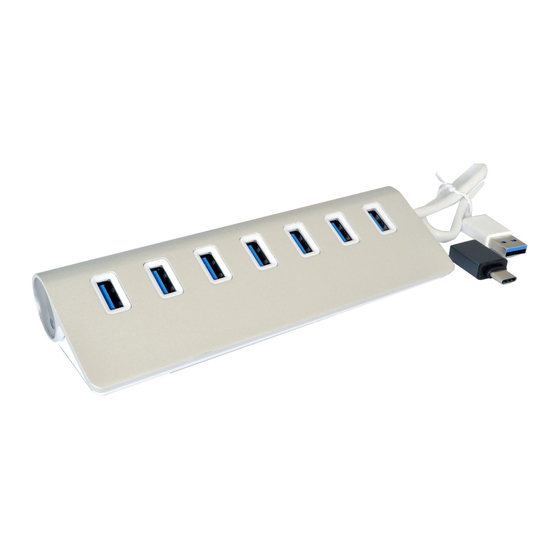

Die EX-1137 ist ein USB 3.2 Gen 1 HUB für bis zu 7 Endgeräte. Er unterstützt alle USB An-
schlüsse von 1.1 bis 3.2 Gen 1. Über die externe Stromversorgung per Netzteil können an
jedem Port 900mA zur Verfügung gestellt werden. Der serielle USB 3.2 Gen 1 Bus wird optimal
durch die Leistung des schnellen Chipset unterstützt. Die EX-1137 gewährleistet so eine siche-
re Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde! Er unterstützt
den Self Powered und Bus Powered Modus. Im Lieferumfang ist zusätzlich ein Adapter mit A-
Buchse auf C-Stecker enthalten (EX-47990). Optional ist das Netzteil EX-6993 erhältlich.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
ANSCHLÜSSE
USB 3.2 Gen 1 A-Buchse:
6
Anleitung
Vers. 1.2 / 24.11.21
5V DC Anschluss für optional
erhältlichem Netzteil
USB 1-7:
7 x externe USB 3.2 Gen 1 A-Buchsen für Endgeräte
USB 2.0, 3.0 & 3.2 Gen 1
Alle Betriebssysteme
7x USB 3.2 Gen 1 A-Buchse, 1x 5V Buchse
EX-1137, Anleitung, USB Kable 70cm, USB-A auf USB-C Adapter
1
EX-1137
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
