Exsys EX-1137 Manual

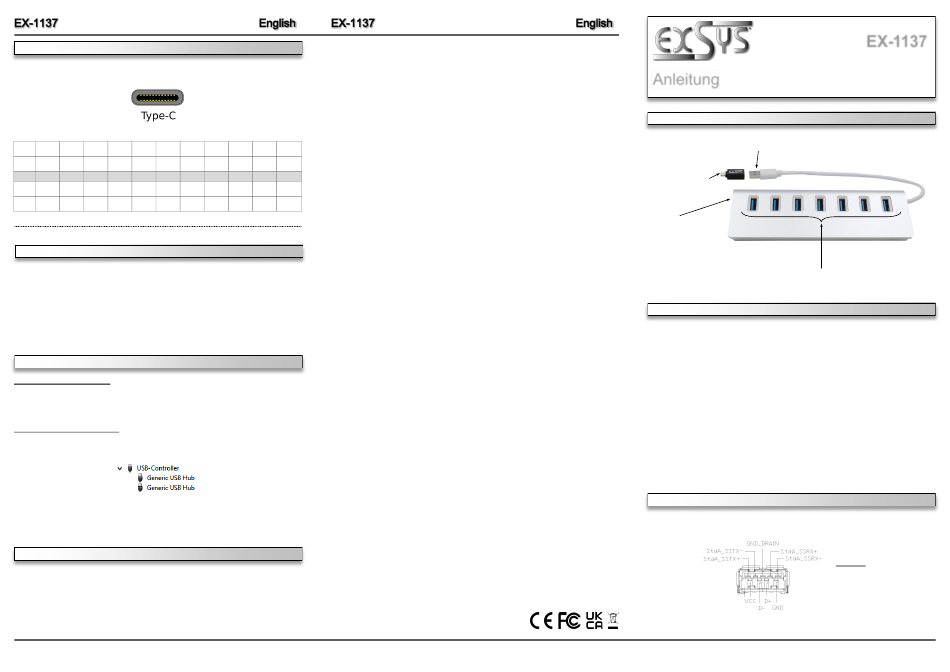

CONNECTORS
USB 3.2 Gen 1 C-Plug:
A12 A11 A10 A9 A8 A7 A6 A5
GND RX2+ RX2- VBUS SBU1 D- D+ CC1
GND TX2+ TX2- VBUS CC2 D+ D- SBU2
B1 B2 B3 B4 B5 B6 B7 B8
HARDWARE INSTALLATION
Please note the following installation instructions. Due to the large differences between PCs, we
can only provide you with general instructions for installing the EX-1137. If you are unsure,
please refer to the operating instructions for your computer system.
1. Connect the EX-1137 to a USB-A socket or to a USB-C socket on your PC using the
adapter included in the scope of delivery.
2. The EX-1137 now allows you to connect a wide range of USB end devices
DRIVER INSTALLATION
All Operating Systems
The EX-1137 is installed automatically as the required drivers are already integrated in the
operating system.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new
entry's:
If these or similar entries are present, it can be assumed that the EX-1137 is installed correctly.
CLEANING
To clean the device, please only use a dry, lint-free cloth and remove the dirt with light pressure.
Please ensure that no fibers of the cloth are left in the socket in the area of the connections.
Never use a damp or wet cloth for cleaning.
5
A4 A3 A2 A1
VBUS TX1- TX1+ GND
VBUS RX1- RX1+ GND
B9 B10 B11 B12
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Switzerland: Italy:
EXSYS Vertriebs GmbH EXSYS Italia Srl
Dübendorfstrasse 17 Via Belvedere, 45/B
8602 Wangen I-22100 Como
www.exsys.ch www.exsys.it
6 6
Anleitung Anleitung
Vers. 1.3 / 04.11.24
AUFBAU
A-Stecker für den Anschluss am PC
Adapter USB-A
zu USB-C Stecker
Anschluss für 5V DC
(wenn benötigt)
USB 1-7:
7 x externe USB 3.2 Gen 1 A-Buchsen für Endgeräte
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1137 stellt einen USB-3.2-Gen-1-Hub für die Verbindung von bis zu sieben Endgeräten
bereit. Des Weiteren ist der Hub in der Lage, alle USB-Anschlüsse von 1.1 bis 3.2 Gen 1 zu
unterstützen. Über eine externe Stromversorgung, welche mittels eines optionalem Netzteils
bereitgestellt wird, können an jedem Port 900 mA zur Verfügung gestellt werden. Die Leistung
des schnellen Chipset optimiert die Funktionalität des seriellen USB 3.2 Gen 1 Bus. Die EX-
1137 gewährleistet eine sichere Datenübertragung sowie eine exzellente Performance von bis
zu 5 Gbit/s. Sie unterstützt sowohl den Self-Powered- als auch den Bus-Powered-Modus. Der
Lieferumfang umfasst zudem einen Adapter mit A-Buchse auf C-Stecker (EX-47990), sowie
einem USB A-Stecker zu DC Jack. Optional ist das Netzteil EX-6993 erhältlich.
Kompatibilität: USB 2.0, 3.0 & 3.2 Gen 1
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 7x USB 3.2 Gen 1 A-Buchse, 1x 5V DC Buchse
Lieferumfang: EX-1137, Anleitung, USB Kable 22cm, 5V Stromkabel
USB-A Buchse auf USB-C-Stecker Adapter
ANSCHLÜSSE
USB 3.2 Gen 1 A-Buchse:
1
EX-1137
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
