Strömungswächter | FS10-dbEX
b Nur bei Flüssigkeiten:
Bei senkrechter Leitung möglichst nur in
Steigleitungen einbauen, um falsche Signale
durch Luftpolsterbildung zu vermeiden.
c Nur bei Flüssigkeiten:
Bei waagerechter Leitung Strömungs wächter
von unten einbauen.
d Um evtl. Funktionsstörungen auszuschließen
sind energiereiche induktive, kapazitive und
hochfrequente Einstreu ungen zu vermeiden.
3 Messkopf mit Rohrfitting vergleichen und überprüfen,
ob die beiden Messfühler (S) im eingebauten Zustand
im Strömungsmedium liegen (siehe Fig. 3), ohne den
Rohr leitungs querschnitt wesentlich zu verringern.
• Strömungswächter FS10-dbEX-... - 01... bzw. -02... mit
ent spre chendem Dichtungs material in das vor-
gesehene Rohr fitting einschrauben und mit
einem Gabelschlüssel (SW 27) an den Schlüssel-
ansatzflächen festziehen.
• Strömungswächter FS10-dbEX-... - 11-... mit O-Ring
in den Sensor adapter TP-..., Kugelhahn BV-... oder
Anschweißstutzen einstecken (siehe Fig. 5) und die
Überwurfmutter festschrauben. Die Ausrichtung
der Sensoren ist nach der Verschraubung der
Überwurfmutter durch den Arretierstift garantiert.
8
MONTIEREN | INSTALLATION
b Only for liquids:
In the case of vertical pipelines the flow
monitor should be installed where the flow is
rising, if possible.
c Only for liquids:
For horizontal pipelines the flow monitor
should be mounted on the underside of the
line (suspended).
d Avoid installing the flow monitor in known
areas of high electrical inductance, capa citance,
or high-frequency electromagnetic fields.
3 The flow monitor should be screwed into the
pipeline far enough to ensure that the sensors (S)
are positioned fully in the flow (see fig. 3). However,
care should also be taken that the sensor is not
screwed in too far, thus causing an undue restriction
in the pipe bore.
• When tightening the flow monitor FS10-dbEX-... - 01...
or -02... please use the flats provided (SW 27)
and do not turn or apply torque to the housing.
It is important that thread sealing compound or
material of the correct type for the media is used
when fitting the monitoring head.
• Insert the flow monitor FS10-dbEX-... - 11-... with the
O-ring into the sensor adapter TP-..., the ball valve
BV-... or the welded fitting (see fig. 5) and tighten
the union nut. The retention pin ensures correct
alignment of the sensors after the union nut has
been tightened.
Flow Switch
-
+
Q
ON
Adj.

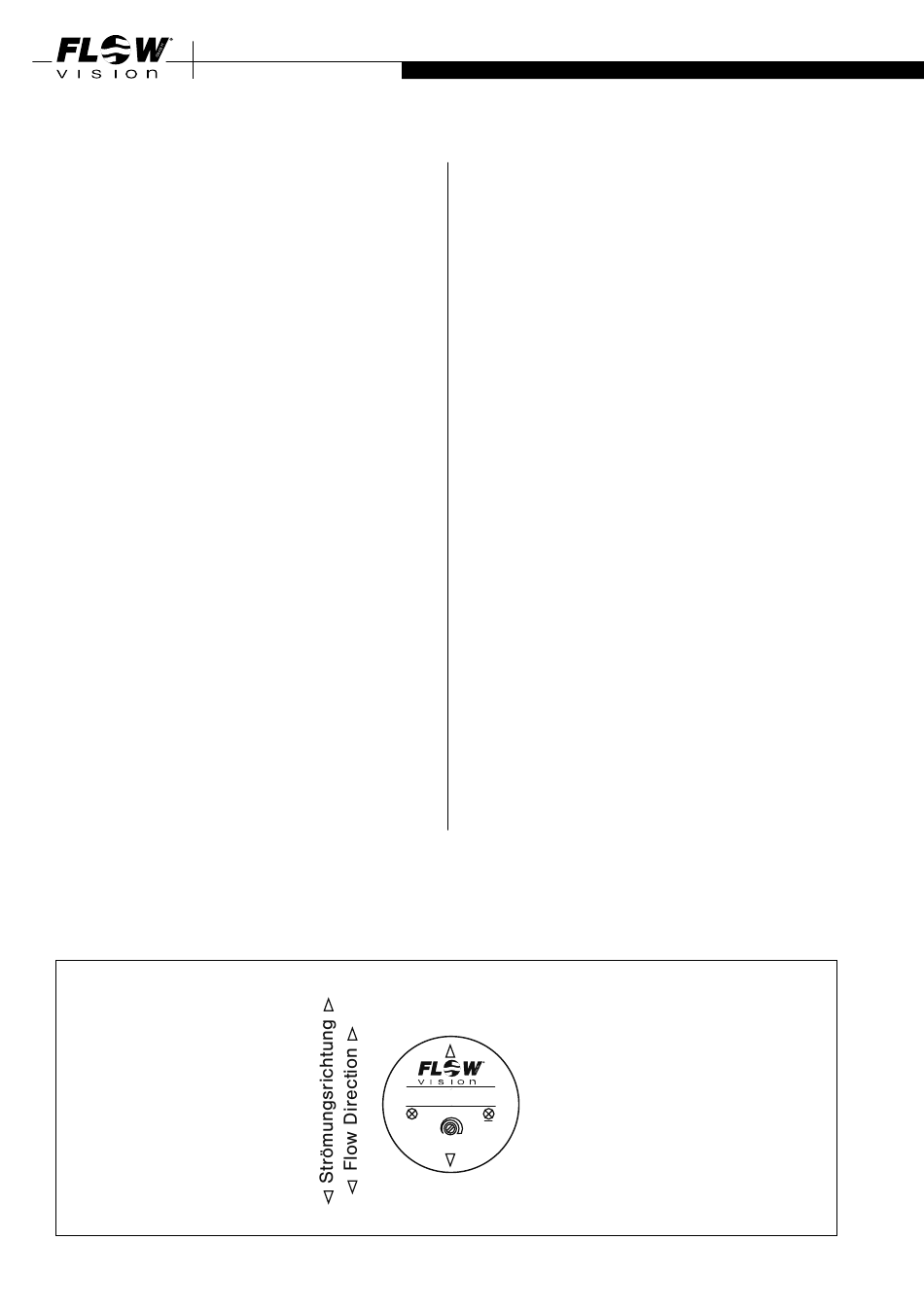

Fig. 4
